Randapparatuur DS7400Xi-BEL
3
Afstandsmodule 8 ingangen DS7432E
Algemene informatie :
De DS7432E is een afstandsmodule met 8 ingangen, bedoeld voor de DS7400Xi-BEL-centrale. Met de
DS7432E kunnen tot 8 conventionele zones via de multiplexbus geadresseerd worden. Maximum 15
DS7432E-modules kunnen op de multiplex bus aangesloten worden (zo bekomt men in totaal 128 zones).
De aansluiting op de multiplexbus wordt uitgevoerd met 4-draads kabel. Bij gebruik van "vreemde" detectoren
moet een extra paar voorzien worden voor de Aux Power. Gebruik in dit geval 2×0,75 + 4×0,22 + eventueel
4×0,22 als reserve.
Verbruik :
8 mA in rust.
Installatie :
* Trek zoveel kabel als nodig van de centrale naar de DS7432E. Let erop dat de kabel niet langer is dan 300
meter. Wees er ook zeker van dat er zich geen spanning op de kabels bevindt.
* Open de achterste of de voorste kabelingang van de DS7432, afhankelijk van waar de kabels de behuizing
moeten binnenkomen.

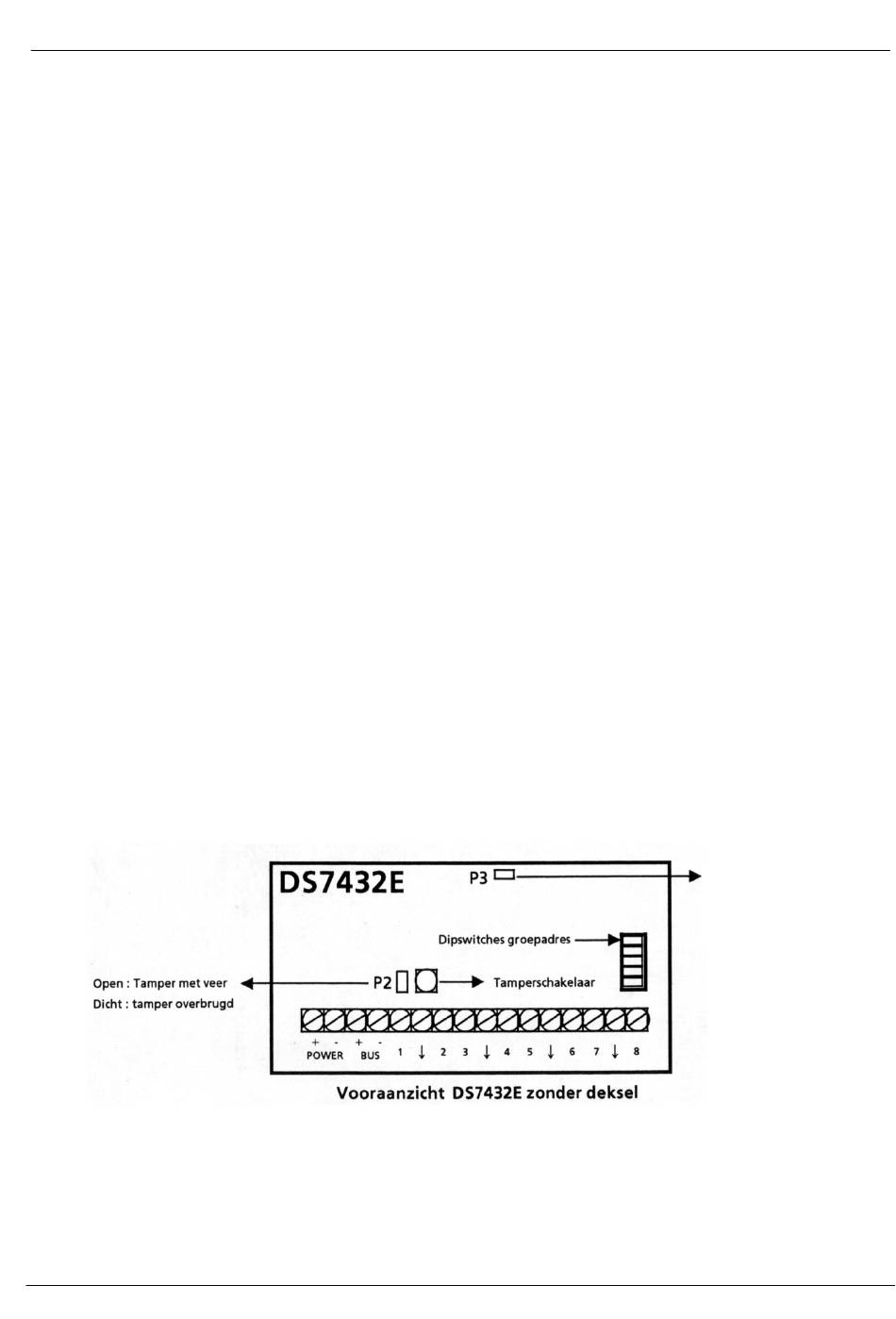

* Verbind de voedings-, bus- en zonekabels met de daartoe bestemde klemmen op de print.
* Wanneer jumper P2 aanwezig is zal de tamperschakelaar van de DS7432E module door de DS7400Xi-BEL
alarmcentrale genegeerd worden.
Groepadressen :
Selecteer het DS7432E-groepadres met de dipswitches op de print zoals hierna getoond.
Het DS7432E-groepadres is het adres van de eerste lus van de DS7432E.
De DS7432E bezet 8 adressen, indien aangesloten op de DS7400Xi-BEL-multiplexbus.
Als het groepadres van de DS7432E 9 is, dan is het puntadres van de eerste lus 9, het puntadres van de
tweede lus 10 en zo verder.
Elke DS7432E moet zijn eigen groepadres toegewezen krijgen.
Programmatie DS7400Xi-BEL :
Het programmeren van punten kan men terugvinden in deze installatiehandleiding onder "Zones program-
meren". Gebruik bij het programmeren de tabel op de volgende bladzijden.
IHNRDS7400XIV4RANDAPPRB
Installatie & Programmatie
Open : 1R-lus mogelijk
Dicht : 1R-lus en 2R-lus
mogelijk
P. 7
