Randapparatuur DS7400Xi-BEL
Installatie & Programmatie
13 Module met 8 relais DS7488
Beschrijving :
De DS7488 is een module met 8 relais. Deze module kan
aangesloten worden op de DS7400Xi-BEL alarmcentrale.
Er kunnen maximaal twee DS7488 modules op de
DS7400Xi-BEL alarmcentrale geplaatst worden.
De relais zijn programmeerbaar en kunnen verschillende
systeem evenementen volgen.
Opgelet: er moet zich minimaal een eprom versie 1.03 of
hoger in de DS7400Xi-BEL alarmcentrale bevinden.
Stroomverbruik: 7mA in rust + 25 mA voor elk
geactiveerd relais.
Max. afstand : 15 meter.
De relaiscontacten kunnen maximaal 5 ampère
schakelen bij een spanning van 28VDC (deze waarden
gelden voor resistieve belasting).
Installatie :
De DS7488 module moet gemonteerd worden in de kast
van de DS7400Xi-BEL alarmcentrale.
Zorg dat de alarmcentrale spanningsloos is bij het
installeren van de DS7488. Daarvoor moet zowel de
netspanning als de batterij losgekoppeld worden van de
DS7400Xi-BEL.
Bedrading:

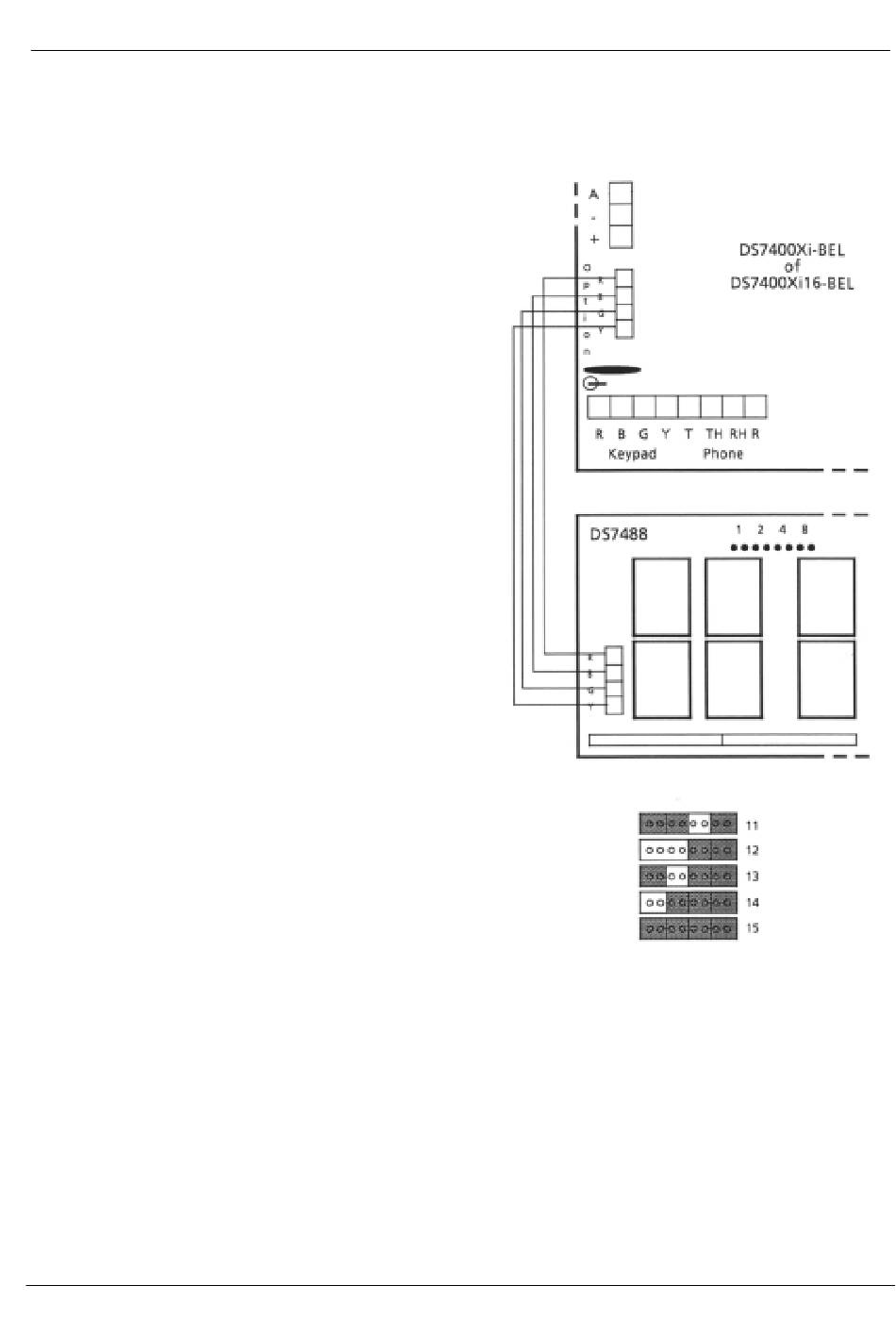

De DS7488 module moet aangesloten worden op de
OPTION BUS van de DS7400Xi-BEL.
De aansluiting is te zien op de rechterzijde van deze
pagina.
Programmatie:
De programmatie van de relais staat beschreven in de
DS7400Xi-BEL programmeerhandleiding onder
"14.29 Programmatie module met 8 relais DS7488".
Instellen van het optieadres:
De DS7488 moet geselecteerd zijn met een optieadres
tussen 11 en 15. De instelling van dat adres kan men
realiseren aan de hand van het al dan niet plaatsen van
een jumper op bepaalde pinnen die zich op de DS7488
bevinden. Op de figuur hiernaast zijn de verschillende
instellingen te zien. De DS7488 neemt de plaats in van
een klavier op de options bus (klavier 11 tot 15).
IHNRDS7400XIV4RANDAPPRB
P. 28
