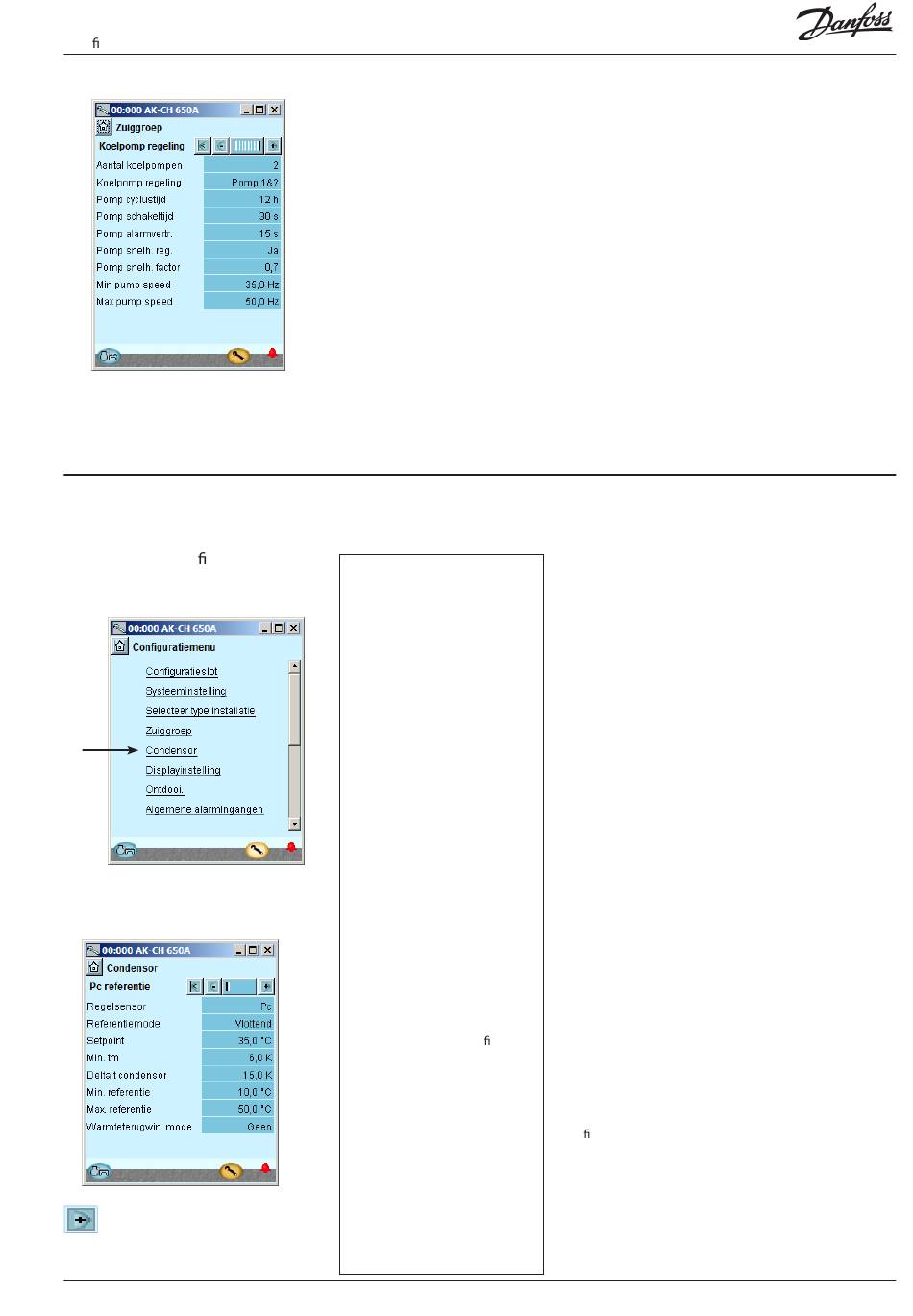

Con guratie - vervolg
12. Instellen pompfuncties
Instellen condensorregeling
1. Ga naar het con guratiemenu
2. Selecteer Condensor
3. Instellen referentiemode
en setpoint
Druk op de '+' knop om naar de
volgende pagina te gaan.
AK-CH 650A
In ons voorbeeld wordt de con-
densordruk geregeld op basis van
de buitentemperatuur (vlottende
referentie)
De instellingen zijn in de guur
links te zien.
Capaciteitsregeling RS8GK310 © Danfoss 08-2015
3 – Pc referentie
Regelsensor
Pc: De condensatiedruk Pc wordt gebruikt voor de regeling
S7: Mediumtemperatuur wordt gebruikt voor de regeling
Referentiemode
Selectie van type referentie
Setpoint: er wordt geregeld met een vast setpoint
Vlottend: de regeling is gebaseerd op de Sc3 buitentem-
peratuur, de ingestelde 'Min. tm'/'Delta T condensor' en de
ingeschakelde compressorcapaciteit.
Setpoint
Instelling van het gewenste setpoint in °C
Min.tm
Minimum gemiddelde temperatuurverschil tussen de Sc3
buitentemperatuur en de Pc condensatietemperatuur bij
minimale compressorcapaciteit.
Delta T condensor
Gemiddeld temperatuurverschil tussen Sc3 buitentempera-
tuur en de Pc condensatietemperatuur bij maximale com-
pressorcapaciteit (normaal 8-15 K)
Min. referentie
Minimum toegestane referentie voor condensatietempera-
tuur
Max. referentie
Maximaal toegestane referentie voor condensatietempera-
tuur
Warmteterugwin. mode
Selectie van methode voor warmteterugwinning
Geen: geen warmteterugwinning gebruikt
Thermostaat: warmteterugwinning wordt geregeld door
thermostaat
Digitale ing.: warmteterugwinning wordt geregeld door
signaal van digitale ingang
Relais warmteterugwin.
Selecteer of een uitgang benodigd is welke tijdens warmtete-
rugwinning geactiveerd moet zijn.
Setpoint warmteterugwin.
Setpoint voor warmteterugwinning wanneer de warmtete-
rugwinning geactiveerd is
WTW ramp down
Con gureer hoe snel de referentie voor de condensatiedruk
terug moet zakken naar het 'normale' nivo na warmte-
terugwinning. Instelling is in Kelvin per minuut.
Uitschak. therm. WTW
Temperatuurwaarde waarbij de thermostaat de warmtete-
rugwinning uitschakelt
Inschak. therm. WTW
Temperatuurwaarde waarbij de thermostaat de warmte-
terugwinning inschakelt
55
