VIII.5.a.

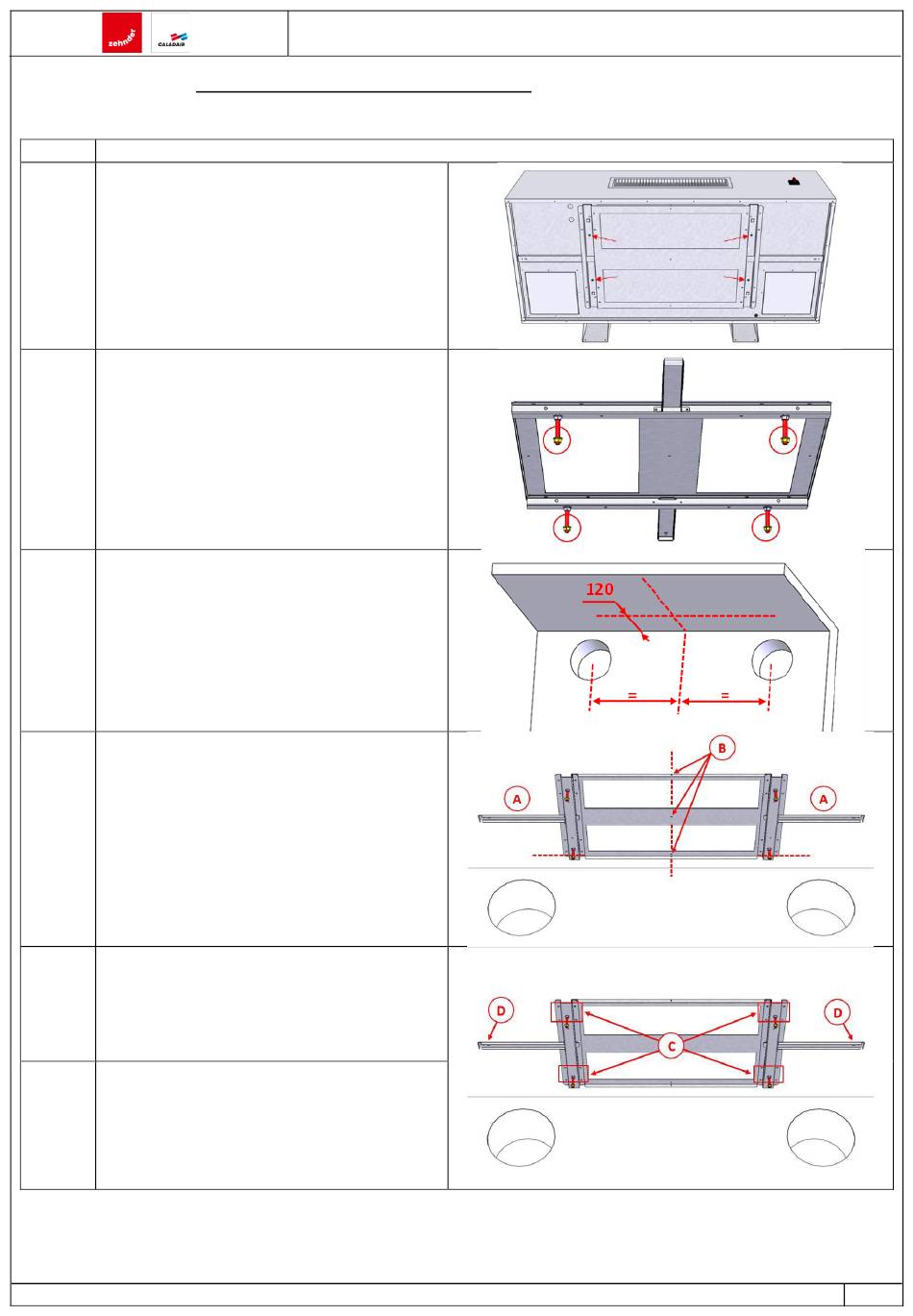

Voorbeeld van bevestiging van een EVERSKY-unit met aansluiting van de kanalen aan de achterzijde en steunend tegen de muur.
Stap
Verwijder de bevestigingsbeugel van het bovenpaneel
van de unit door de 4 schroeven los te draaien.
Noot: De positie van de aldus in de fabriek
gemonteerde bevestigingsbeugel komt overeen met
1
de plaats van aanhechting wanneer de unit tegen de
muur leunt. Deze positie kan verwijzen naar vooraf
genomen maten, afhankelijk van de gekozen
installatieconfiguratie.
Controleer of de opspanmoeren aanwezig zijn
op de schroeven/draadstangen van de
bevestigingsbeugel.
2
(De moeren moeten ongeveer 10 mm voorbij
het uiteinde van de schroeven/draadstangen
vastzitten)
Duid 2 markeringen op het plafond aan:
- 1 markering op 120 mm van de muur waar de
3
unit tegen is bevestigd
- 1 markering loodrecht op de eerste en centraal
ten opzichte van de twee gaten in de muur.
De rand van het kader uitlijnen op de eerste
markering op 120 mm en het kader centreren op
de tweede markering met behulp van de gaten
die dienen als ijkpunt (B)
4
(de profielplaatjes (A) kunnen eventueel vooraf
worden gedemonteerd - om de installatie van
het kader te vergemakkelijken - en vervolgens
opnieuw worden gemonteerd).
Bevestig het kader met behulp van de 4x4
5
bevestigingsgaten.
Bevestig de twee profielplaten aan hun uiteinden
6
met behulp van het bevestigingsgat (D).
Z-FR-V0523-CSY-INM-Zehnder Eversky, nl
Bevestiging van de beugel aan het plafond
EVERSKY
Beschrijving
™
15/47
