XIII.1.b.

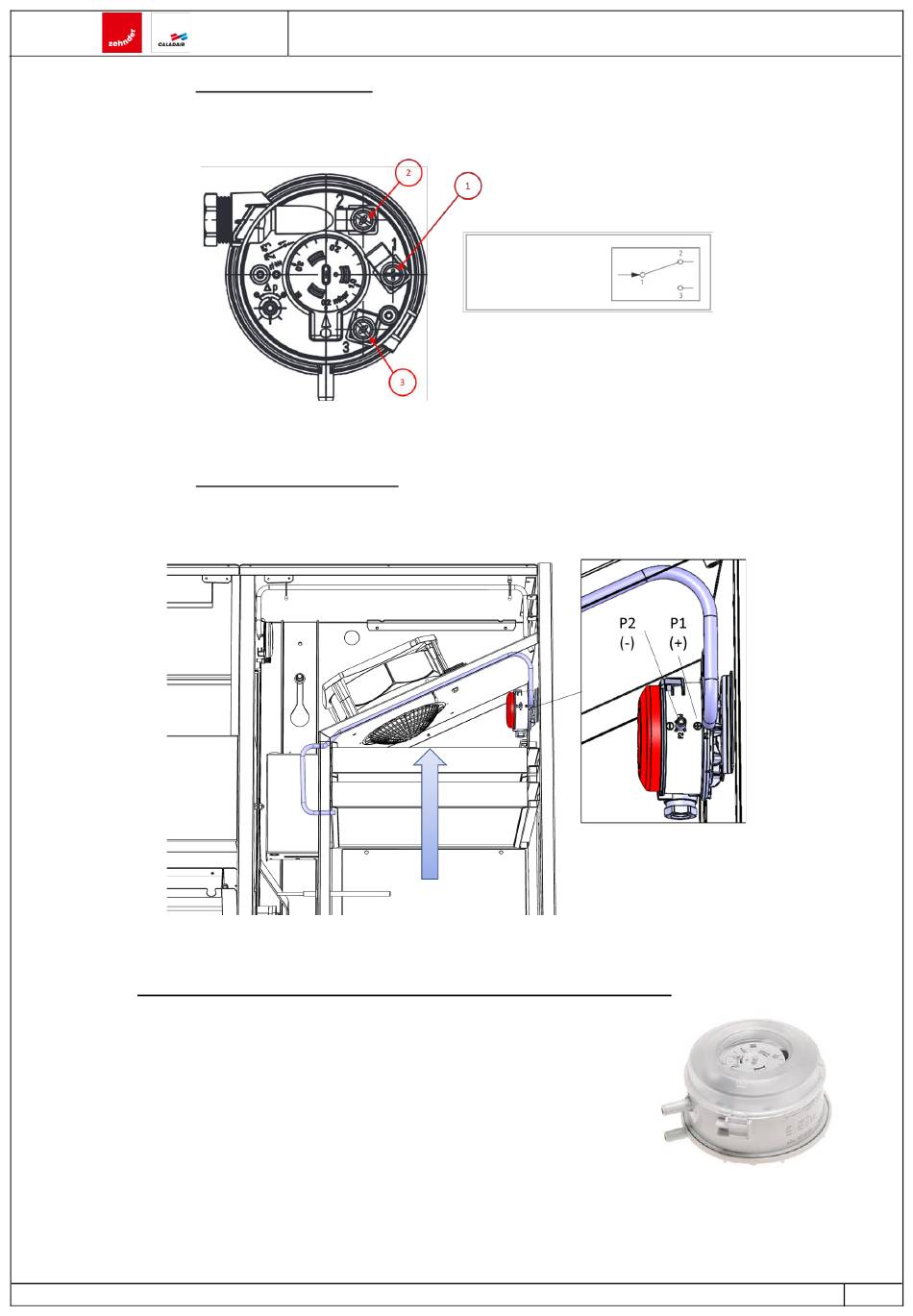

De drukschakelaar voor de filters is van het type NO (normaal open). Het contact is open in rust en sluit wanneer het drukverlies
van de filters (drukverschil) hoger is dan wat werd ingesteld (200 Pa in de fabriek).
De drukschakelaar moet worden aangesloten tussen de klemmen (1) en (3) volgens het schema van de elektrische bedrading.
XIII.1.c.
In geval van vervanging of verwijdering van het onderdeel moet de pneumatische aansluiting gerespecteerd worden wanneer het
onderdeel opnieuw geïnstalleerd wordt. Dit staat beschreven in onderstaande tabel :
Drukschakelaars werking ventilatoren DEPS en DEPR
XIII.2.
De werking van de inblaas- en afzuigventilatoren wordt voortdurend in het oog
gehouden door twee drukschakelaars die de regelaar informeren of er al dan niet
voldoende luchtdruk is.
Z-FR-V0523-CSY-INM-Zehnder Eversky, nl
Elektrische aansluiting
Pneumatische aansluiting
EVERSKY
1.
Lijn voeding (COM)
2.
Rustcontact NC)
3.
Werkingscontact (NO)
Verse lucht
™
Filters drukschakelaar:
- buis in P1(+)
- P2(-) vrij gelaten
32/47
