X. AFVOER VAN HET CONDENSAAT
X.1. Afvoer door middel van de zwaartekracht
De EVERSKY ventilatie-unit is standaard ontworpen voor de afvoer van het condensaat door middel van de zwaartekracht
(zonder hoog punt). De installatie van een sifon moet worden voorzien op het moment dat de unit geïnstalleerd wordt.
Indien er geen sifon wordt geïnstalleerd voor het condensaat, kan dit leiden tot een overloop van de
condensaatbak en een overstroming aan de binnenkant van de unit. Dit kan leiden tot schade aan de
apparatuur en storingen. Dit kan de aanwezige mensen in het gebouw in gevaar brengen.
De positionering van de condensaatafvoer en het type verbindingsinterface worden beschreven in hoofdstuk I.4 Externe
aansluitingen.
Zorg voor een helling van 2 à 3% in de richting van de condensaatafvoer om het condensaat af te voeren en zorg ervoor dat er geen
sprake is van onder- of overdruk van de collector.
X.2. Afvoer van het condensaat met afvoerpomp (optie)
X.2.a.
Als de afvoer van het condensaat door zwaartekracht niet mogelijk is, is een afvoerpomp (met installatietoebehoren) optioneel
verkrijgbaar. Met de afvoerpomp kan het condensaat afgevoerd worden naar een niveau dat hoger ligt dan de ventilatie-unit (bijv.
naar het dak, naar een andere kamer, enz.). De pomp is ook nodig als er een hoog punt in de afvoerleiding ligt. De werking van de
pomp heeft geen invloed op de akoestische eigenschappen van de ventilatie-unit.
Indien er geen afvoerpomp wordt geïnstalleerd voor het condensaat, kan dit leiden tot een overloop van de
condensaatbak en een overstroming aan de binnenkant van de unit. Dit kan leiden tot schade aan de
apparatuur en storingen. Dit kan de aanwezige mensen in het gebouw in gevaar brengen.
X.2.b.
Z-FR-V0523-CSY-INM-Zehnder Eversky, nl
Algemeen

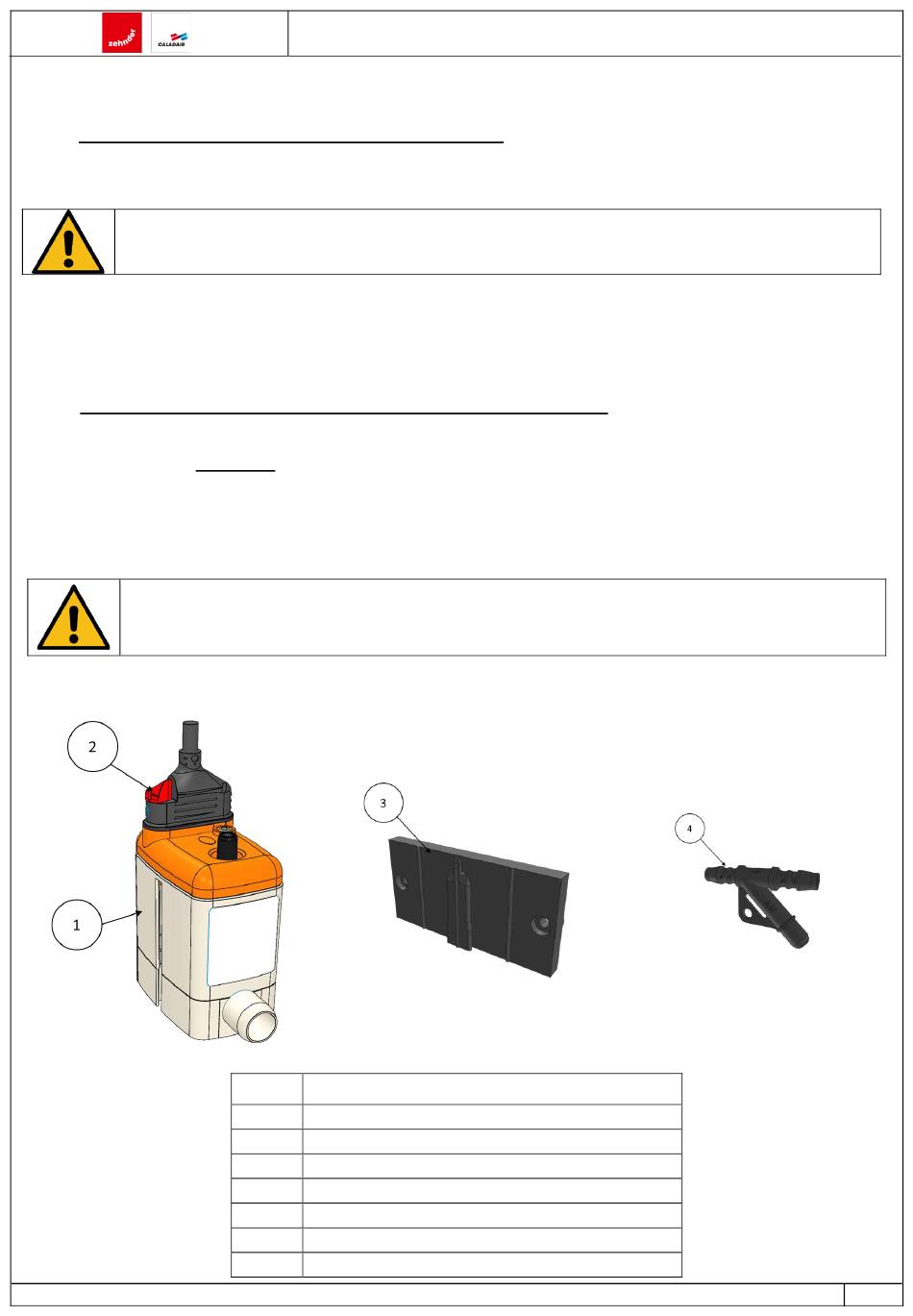

Samenstelling kit afvoerpomp
Nummer
1
Pomp
2
Elektrische voedingskabel met vergrendelbare connector
3
Montagebeugel
4
Antihevelklep
_
Schroeven voor de bevestiging (x2)
_
Doorzichtige PVC-buis (lengte 5m - te versnijden)
_
Bevestigingsklem
EVERSKY
Beschrijving
™
23/47
