1
De hefarmen aan de
tractie-eenheid bevestigen
Benodigde onderdelen voor deze stap:
2
Draaipenconstructie
2
Borgpen
Procedure
1. Draai aan een zijde van de tractie-eenheid de
wielmoeren los waarmee het wiel en de band zijn
bevestigd, maar verwijder de wielmoeren niet.
2. Krik de machine omhoog totdat het voorwiel vrij
komt van de grond. Gebruik kriksteunen of plaats
blokken om te voorkomen dat machine per ongeluk
valt.
3. Verwijder de wielmoeren en schuif het wiel en de
band van de wieltappen.
4. Monteer een hefarm aan de draaibeugel met een
draaipen en een borgpen (Figuur 2). Monteer de
hefarm met de knik naar buiten gericht.
5. Haak de contraveer van de rem aan de lip op de
hefarm (Figuur 2).

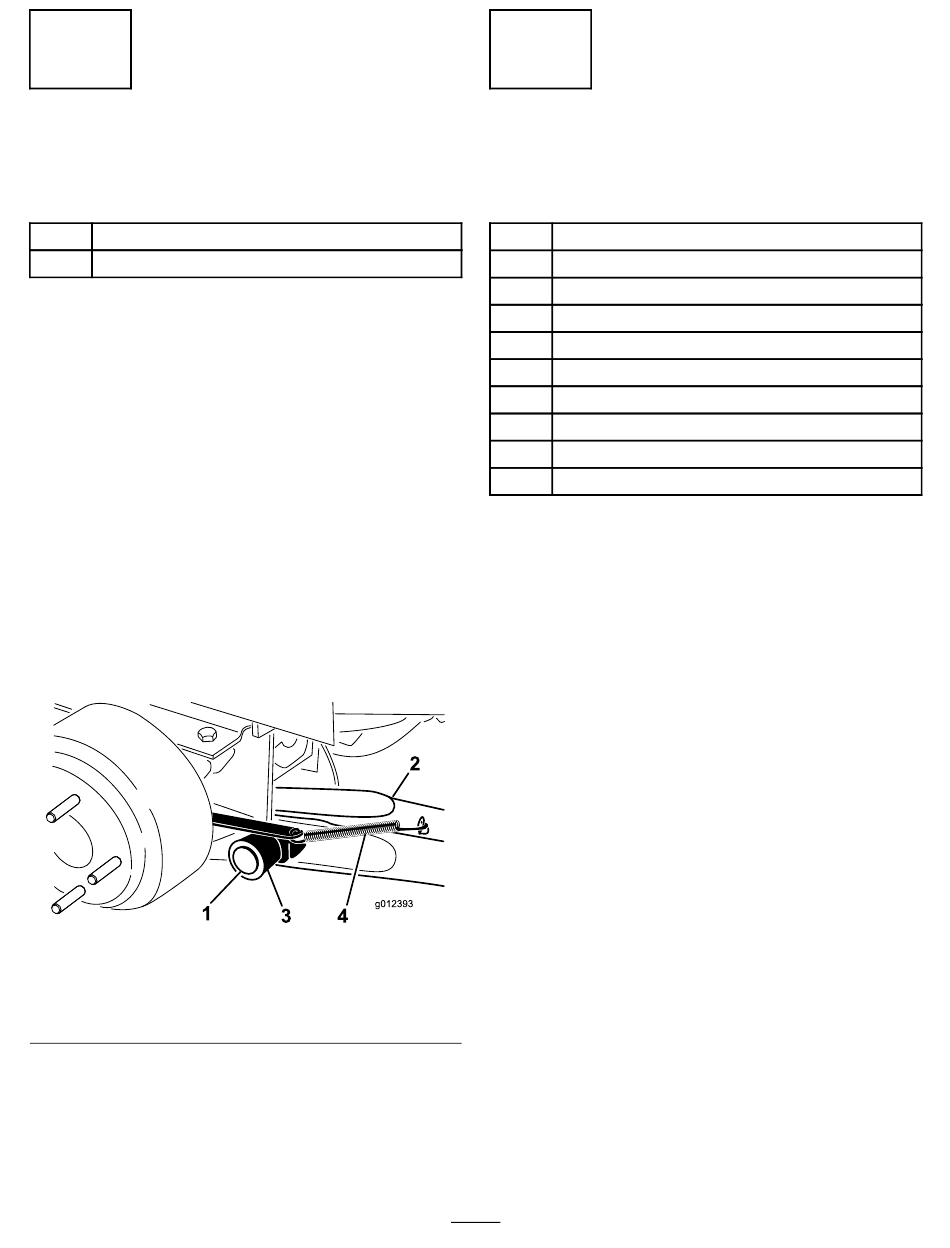

1. Draaipen
2. Hefarm
3. Draaibeugel
6. Monteer de wielen en banden. Haal de wielmoeren
aan met 102 tot 108 Nm.
7. Herhaal deze procedure aan de andere kant van de
machine.
Figuur 2
4. Contraveer van rem
5. Lip
2
De hefarmen aan het maaidek
bevestigen
Benodigde onderdelen voor deze stap:
1
Hefarm, rechts
1
Hefarm, links
4
Drukring van nylon
4
Gaffelpen
2
R-pen
2
Maaihoogtekraag
2
Gaffelpen
2
R-pen
2
Tapbout, 1/2 x 3/4 inch
2
Ring
Procedure
1. Plaats het maaidek vóór de tractie-eenheid.
2. Zet de hefhendel in de zweefstand. Druk een
hefarm omlaag totdat de openingen in de hefarm
zijn uitgelijnd met de openingen in de beugel van de
zwenkwielarm en de maaihoogtestang in de blokken
van de hefarm (Figuur 3).
3. Bevestig de hefarm aan de zwenkwielarm met (2)
drukringen, een gaffelpen en een R-pen. Plaats de
drukringen tussen de hefarm en de beugel van de
zwenkwielarm (Figuur 3). Steek het uiteinde van de
gaffelpen in de sleuf in de lip van de zwenkwielarm
om de gaffelpen te borgen.
4. Herhaal de procedure voor de tegenoverliggende
hefarm.
5. Start de tractie-eenheid en breng het maaidek
omhoog.
6. Druk de achterzijde van het maaidek omlaag en
steek de maaihoogtestangen door de blokken van
de hefarmen.
7. Monteer de kragen op de maaihoogtestangen en
bevestig deze met de gaffelpennen en R-pennen
(Figuur 3). De kop van de gaffelpen moet naar de
voorzijde van het maaidek wijzen.
8. Monteer een bout van 1/2 x 3/4 inch en een ring
bovenop elke maaihoogtestang (Figuur 3).
10
