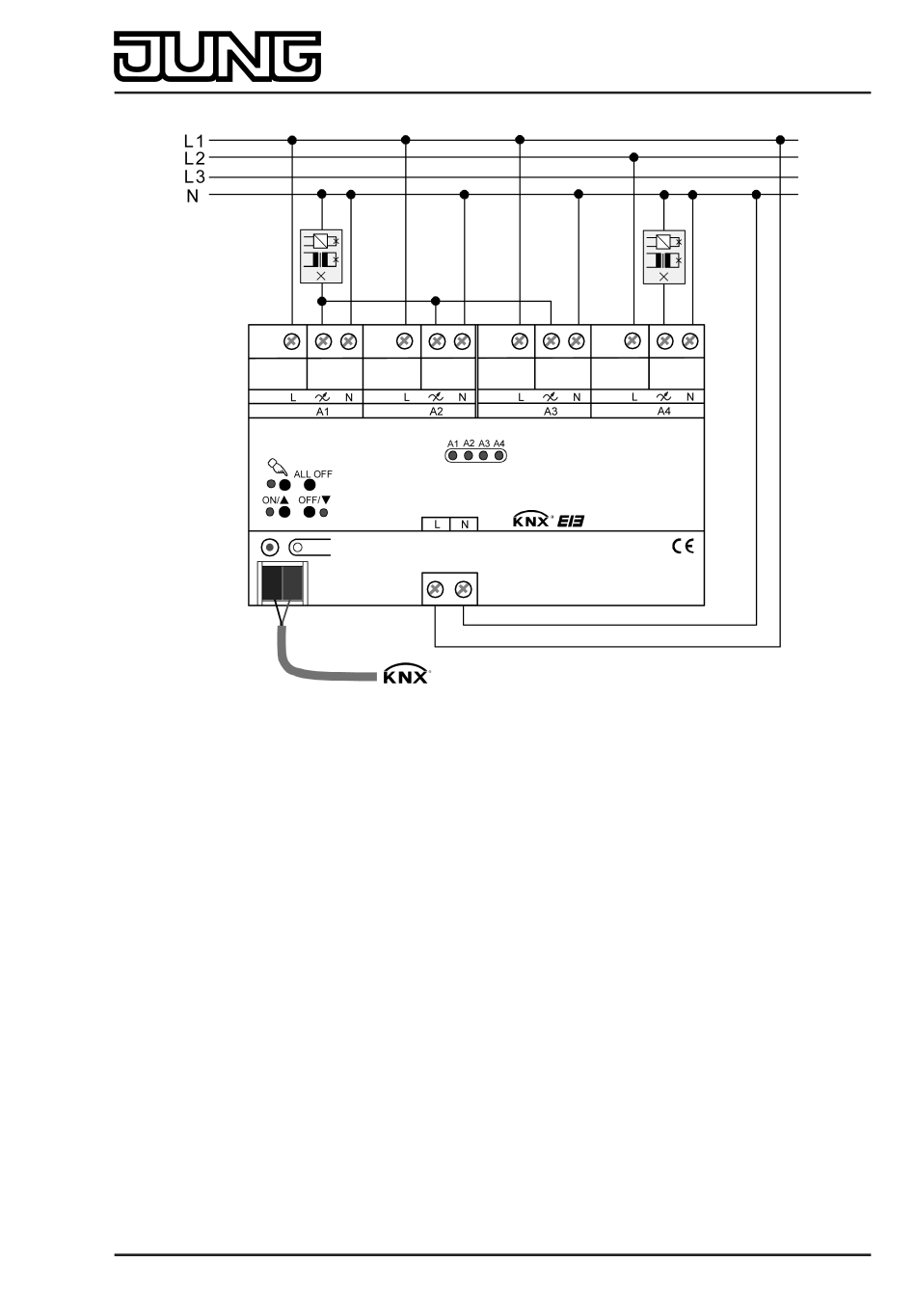

Afbeelding 5: Elektrische aansluiting bij parallelle bedrading van uitgangen (voorbeeld).
i De L-klemmen van de parallel bedrade uitgangen moeten met dezelfde fase worden ver-
bonden.
i Parallel bedrade uitgangen kunnen slechts tot max. 95% worden belast.
-> 2 uitgangen parallel: maximale aansluitvermogen 475 W!
-> 3 uitgangen parallel: maximale aansluitvermogen ca. 710 W!
-> 4 uitgangen parallel: maximale aansluitvermogen 950 W!
i Bij een parallelle bedrading van dimuitgangen is het niet toegestaan, op de betreffende
lastuitgangen extra pakketuitbreidingen aan te sluiten!
i Bij de variant "2-voudig" kunnen de dimuitgangen niet parallel worden aangesloten.
Motoren aansluiten (alleen bij variant "1-voudig")
De universele dimactor 1-voudig kan als alternatief voor de aansturing van een verlichting ook
als toerentalinsteller voor toerentalregeling van eenfase-elektromotoren worden toegepast. De-
ze bedieningsmodus kan in de ETS worden ingesteld en heeft een wezenlijke invloed op de pa-
rameterconfiguratie en de werking van het apparaat.
Art.-Nr.: 3801 REGHE
Art.-Nr.: 3802 REGHE
Art.-Nr.: 3804 REGHE
Montage, elektrische aansluiting en bediening
Pagina 11 van 148
