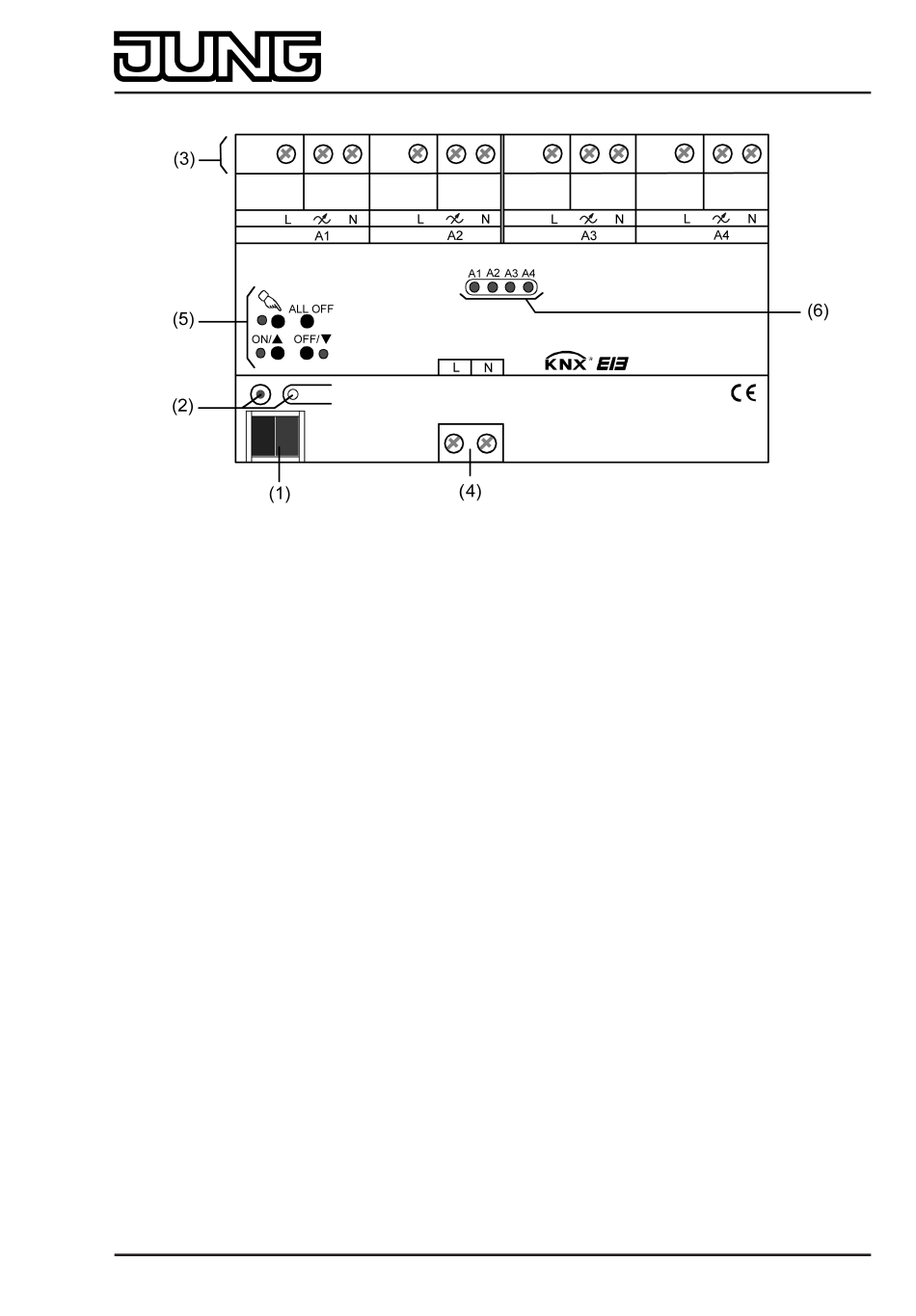

Afbeelding 3: Opbouw van de apparaatvariant 4-voudig
(1) KNX busaansluiting
(2) Programmeertoets en programmeer-LED (rood)
(3) Schroefklemmen (L, 7, N) voor aansluiting van de last (netvoedingsspanning en dimuit-
gangen).
(4) Schroefklemmen (L, N) voor aansluiting van de netvoedingsspanning (apparaatvoeding).
(5) Toetsenveld voor handbediening met status-LED (rood).
(6) Toestands-LED (rood) van de uitgangen.
LED uit: uitgang uitgeschakeld
LED aan: uitgang ingeschakeld
LED langzaam knipperend: uitgang in handbediening
LED snel knipperend: uitgang door handbediening geblokkeerd
Art.-Nr.: 3801 REGHE
Art.-Nr.: 3802 REGHE
Art.-Nr.: 3804 REGHE
Montage, elektrische aansluiting en bediening
Pagina 7 van 148
