2.5 Bediening
2.5.1 Handebediening op apparaat
Werking
Het apparaat heeft een elektronische handbediening voor alle lastuitgangen. Via een toetsen-
bord met 4 functietoetsen en 3 status-LED's op het front van het apparaat kunnen de volgende
bedieningsmodi van het apparaat worden ingesteld...
-
Busbedrijf: bediening via tastsensoren of andere busapparaten.
-
Tijdelijk handbedrijf: handbediening ter plaatse met toetsenbord, automatische terugkeer
naar busbedrijf.
-
Permanent handbedrijf: handbediening ter plaatse met toetsenbord
i De bedieningsmodi kunnen door de parametrering van het apparaat in de ETS ook worden
geblokkeerd.
i Bij actieve handbediening is de aansturing van de uitgangen via de bus niet mogelijk.
i Een handbediening is alleen bij ingeschakelde Bus- of netspanningvoeding van de actor
mogelijk. Bij bus- en netspanningsuitval wordt het handbedieningsbedrijf beëindigd.
i Bij terugkeer van de busspanning wordt het handbedrijf altijd beëindigd.
i Het handbedrijf kan in busbedrijf via een telegram worden vergrendeld. Bij activeren van de
blokkering wordt het handbedrijf beëindigd.
i Meer informatie over de handbediening, in het bijzonder over de mogelijke parameterinstel-
lingen en de wisselwerking met andere functies van de dimactor, vindt u in het hoofdstuk 4
"softwarebeschrijving" van deze documentatie.

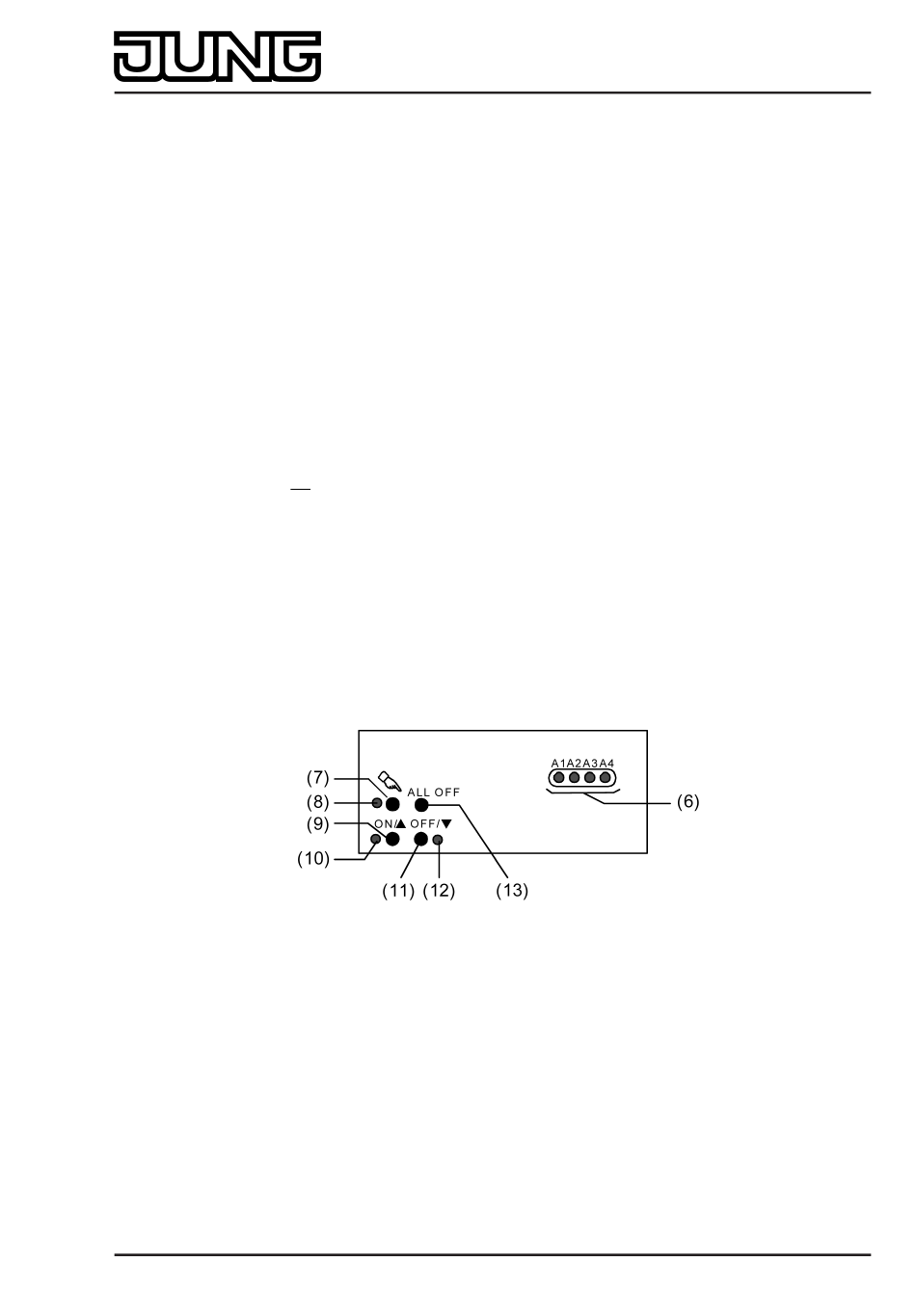

Bedienings- en aanwijselementen van de handbediening
Afbeelding 8: Bedienings- en aanwijselementen van de handbediening
(6) Toestands-LED
Signaleren van de toestand van de afzonderlijke uitgangen. Een LED brandt, wanneer een
uitgang is ingeschakeld (helderheid: 1...100 %). Een LED knippert, wanneer de betreffen-
de uitgang via de toets in handbedrijf staat.
(7) Knop c
Inschakelen/uitschakelen van de handbediening.
(8) LED c
Signaleert bij LED AAN permanent handbedrijf
(9) Knop ON/ n
Kort indrukken: uitgang AAN / lang indrukken: uitgang helderder dimmen.
(10) Status-LED ON/ n
Signaleert bij LED AAN in handbedrijf een ingeschakelde uitgang (helderheid: 1...100%).
