Wisselen van transmissietrap
Transmissietrap "Langzaam"
Met de transmissietrap "snel" beschikt de machine over minder voedingssnelheid (kleiner koppel).
Gevaar voor brandwonden!
Vergewis u er - voorafgaand aan de demontage - ervan dat de laskegel is afgekoeld en het
lasapparaat is uitgeschakeld via de hoofdschakelaar (2) en dat de netaansluitkabel van het
elektriciteitsnet is gescheiden.

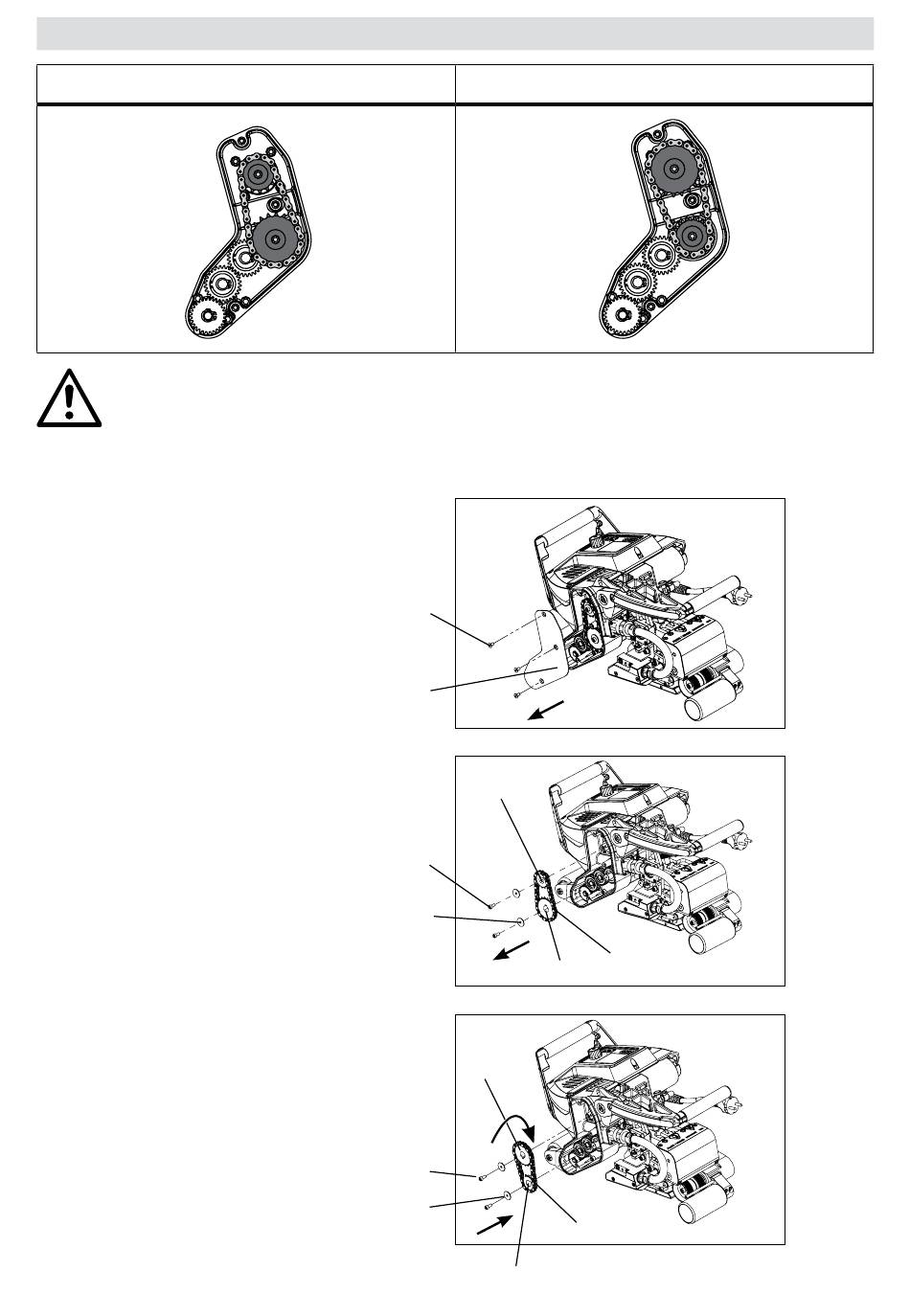

A. Los de neerlaatschroeven (42) met behulp van
een inbussleutel (sleutelwijdte 3 mm) en neem
het deksel van de transmissie (43) weg.
B. Los de cilinderschroeven (44) met behulp
van een inbussleutel (sleutelwijdte 4 mm) en
neem die inclusief de sluitring (45) weg.
Trek het klein kettingwiel (46) en het grote
kettingwiel (47) inclusief de ketting (48)
van de as weg.
C. Draai het grote kettingwiel (47)en het
kleine kettingwiel (46) inclusief de ketting
(48) een halve slag (180°) om en plaats die
kettingwielen weer op de as. Monteer de ci-
linderschroeven (44) inclusief de sluitrin-
gen (45) en draai de schroeven vast met een
aanhaalmoment van 6 Nm.
Transmissietrap "Snel"
42
43
46
44
45
47
47
44
45
46
48
48
