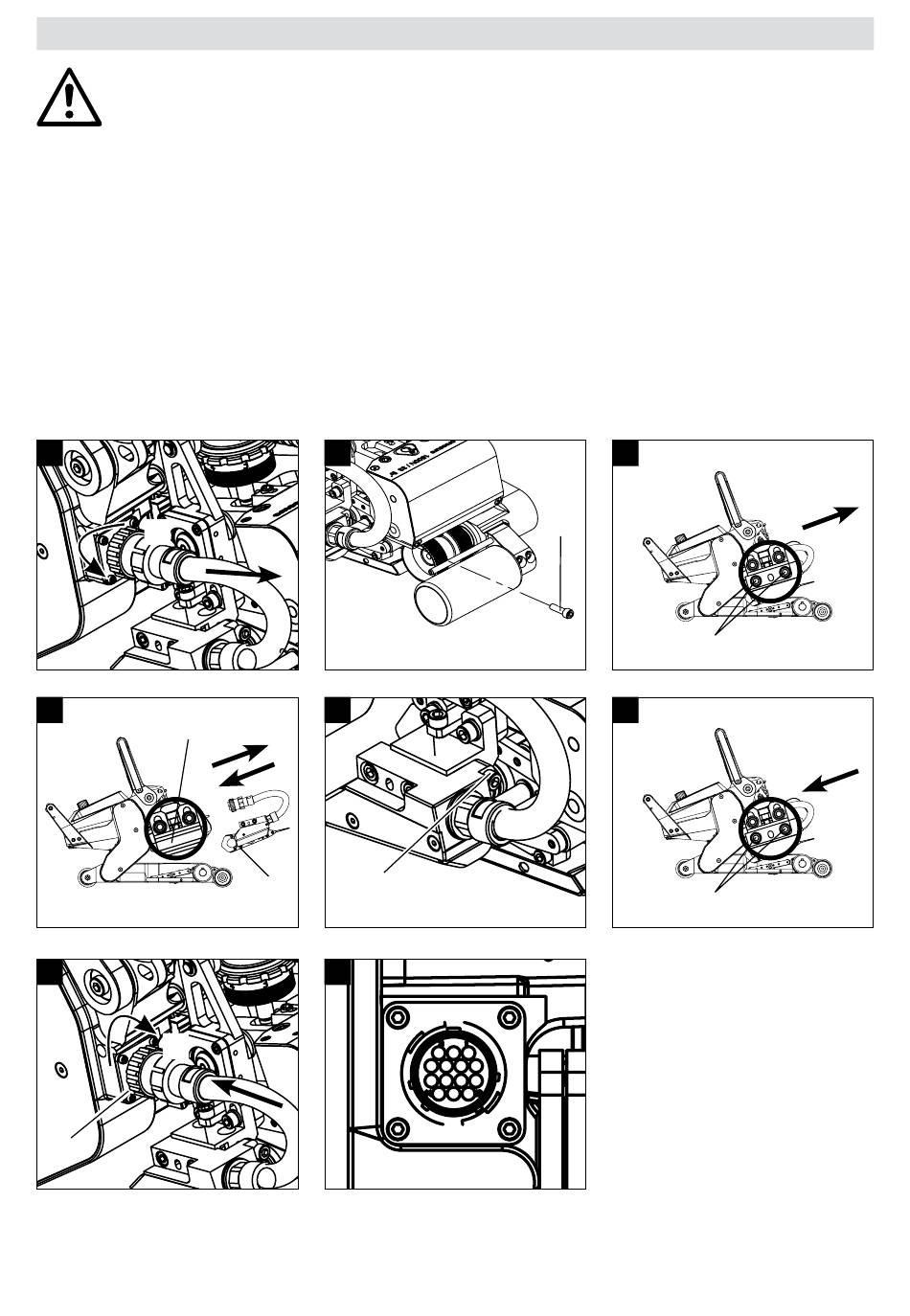

Isı kamasının değiştirilmesi
Yanma tehlikesi!
Demontaj işleminden önce, ısı kamasının soğuk olduğundan, makinenin ana şalterden (2) kapatıl-
mış olduğundan ve şebeke bağlantı kablosunun şebekeden ayrılmış olduğundan emin olunmalıdır.
A. Isı kaması bağlantı elemanındaki (13) segmanı saat yönünün tersine doğru duruncaya kadar çevirin.
Isı kaması bağlantı elemanını (13) makineden çekerek çıkartın.
B. Isı kamasını kilitleme elemanını (21) alyan anahtarı ile (anahtar eni 5 mm) çıkarın.
C. Silindir başlı vidaları (50) alyan anahtar ile (anahtar eni 5 mm) sökün.
Isı kaması elemanını arkasından çekin.
D. Yeni ısı kamasını (5) oluğa (51) geri çekin.
E. Isı kaması kilitleme vidasını (21) çekin.
F. Yassı başlı vidayı (50) 8,8 Nm ile çekin.
G. Isı kaması bağlantı elemanını (13) tekrar sokete (54) sokun. ÖNEMLİ! Mekanik ters polarite korumasına dikkat
edin (Resim H). Isı kaması bağlantı elemanındaki (13) segmanı, yerine oturuncaya kadar saat yönünde çevirin.
A
13
D
G
13
54
60
60
B
E
51
5
H
21
C
21
50
F
50
