4
2
1. Motor en naaf
2. Flenzen met lager
5. Breng de (2) rechte fittings aan op de zijkant van de
motor (Figuur 2).
Opmerking: Ga na of alle O-ringen gesmeerd
zijn en op hun plaats zitten voordat u de fittings
aanbrengt.
6. Plaats de motornaaf, flenzen met lager, adapterplaat
en het wiel in de vork van het zwenkwiel. Zorg
ervoor dat de poorten van de motor naar achteren
wijzen (Figuur 2).
7. Bevestig de motor losjes in de vork van het
zwenkwiel met (2) inbusbouten en (2) moeren
(Figuur 2).
8. Draai de schroeven van de motor aan tot 135 Nm.
9. Bevestig de flenzen met lager losjes in de vork
van het zwenkwiel met (3) nieuwe 3/8 x 2 inch
schroeven, adapterplaat, tussenring, (3) 13/32 x
13/16 geharde ringen en (3) 3/8 inch borgmoeren.
Belangrijk: Zorg ervoor dat de motoras niet
radiaal belast wordt.
Opmerking: De vetnippel dient zich in de
onderste positie op de flens te bevinden (Figuur 2).
10. Draai de flens vast met een torsie van 55 Nm.
Opmerking: Als u nalaat de bovenstaande
montageprocedure te volgen, kan dit leiden tot
vroegtijdig defect van de drukring en de lager van
de motor.
11. Breng hechtmiddel voor schroefdraad (zoals
Loctite
®
) aan op de stelschroeven van de lager en
draai vast tot 9 à 11 Nm.
3
G010141
1

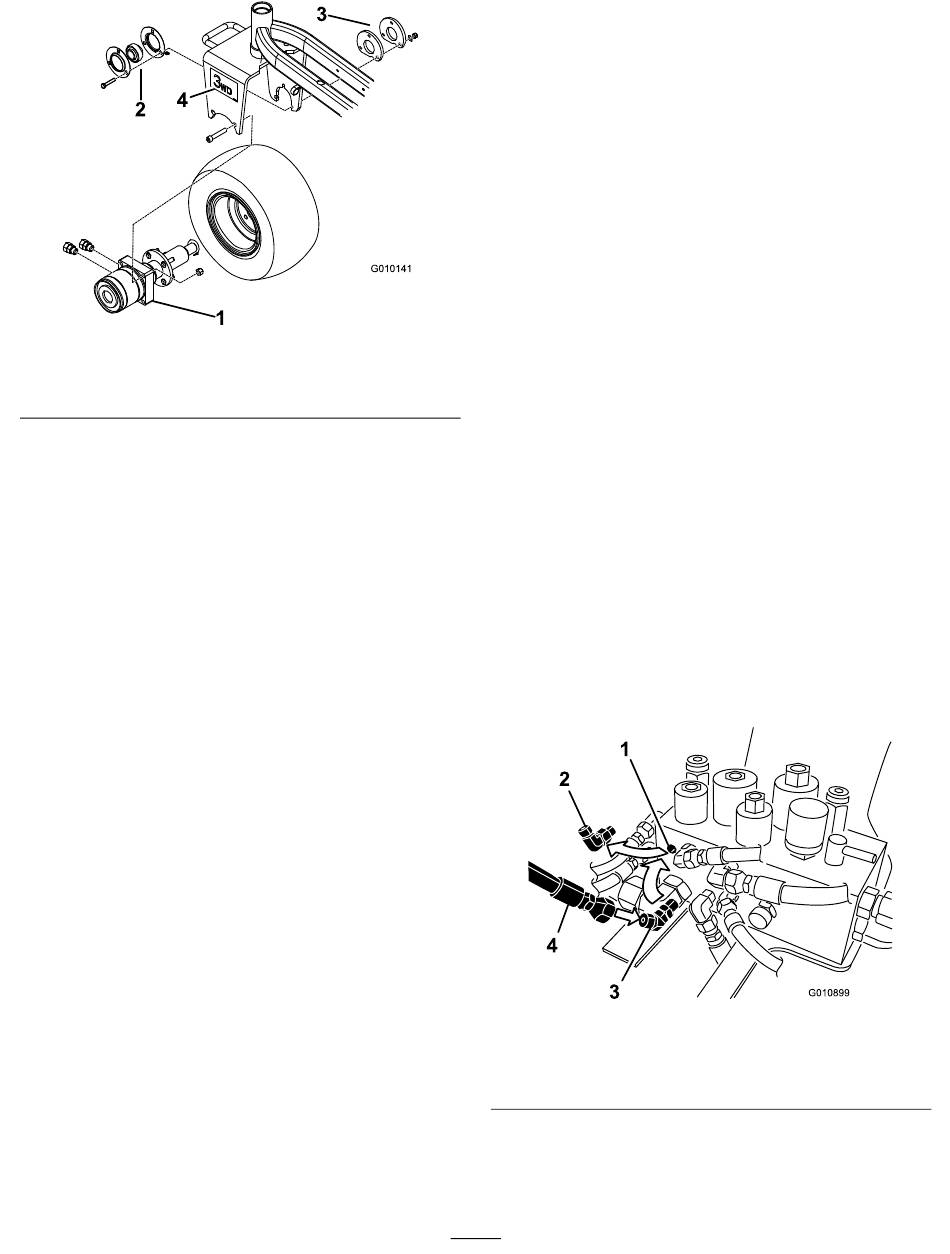

Figuur 2
3. Tussenring (2)
4. Sticker (2)
12. Controleer de vrijloop van de lager: het wiel moet
vrij vooruit draaien, maar in de wielmotor grijpen als
het achteruit gedraaid wordt.
13. Laat het achterste deel van de trekkereenheid op de
grond zakken.
14. Smeer alle fittings met nr. 2 smeervet voor algemene
doeleinden op lithiumbasis.
15. Breng een sticker aan op beide zijden van de vork
van het zwenkwiel (Figuur 2).
De hydraulische onderdelen
monteren
1. Koppel eerst de negatieve en vervolgens de positieve
kabel los van de accu.
2. Laat alle hydraulische olie uit het reservoir lopen
door de bovenste slang van de pomp te verwijderen
(Figuur 4). Sluit de slang opnieuw aan als u de
hydraulische harde buis hebt gemonteerd.
Opmerking: De inhoud van het hydraulische
systeem is ongeveer 33 liter.
Belangrijk: Zorg ervoor dat u olie niet
verontreinigt als u ze wilt hergebruiken. Een
kleine hoeveelheid vuil of afval kan zware schade
toebrengen aan het hydraulische systeem.
3. Maak de slang los van de 90°-fitting aan de L1B-poort
van het hydraulische verdeelstuk (Figuur 3). Let op
de hoek waarmee de fitting is gemonteerd.
1. Hydraulisch verdeelstuk
(L1B-poort)
2. 90º-fitting
4. Verwijder de 90°-fitting van het hydraulische
verdeelstuk en vervang deze door de 45°-fitting
2
Figuur 3
3. 45º-fitting
4. Slang
