Tabel 2-2
Locaties van uitbreidingssleuven op de systemkaart (vervolg)
Nr.
Uitbreidingssleuf
4
PCI Express x16 gedegradeerd naar een x4
VOORZICHTIG:
riserkaarten die voor dit product ontworpen zijn. Probeer NIET om een ander type kaart in deze sleuf
te plaatsen.
OPMERKING:
uitbreidingskaart.
OPMERKING:
Express x16-sleuf (3) tegelijk.
OPMERKING:
USB-uitbreidingskaart. De procedure is echter in feite hetzelfde voor de installatie van elke PCI
Express-uitbreidingskaart in een PCI Express x16-uitbreidingssleuf.
Een 12 V Powered USB-uitbreidingskaart installeren
De computer is voorzien van een 24-volt Powered USB connector op de riserkaart , en kan een of
twee 12-volt Powered USB halfhoge uitbreidingskaarten bevatten voor in totaal 6 optionele 12-volt
Powered USB-poorten. De 24-volts PoweredUSB-connector en de 12-volts PoweredUSB-connector
zijn verschillend, om ervoor te zorgen dat u geen verkeerde aansluitingen kunt maken.

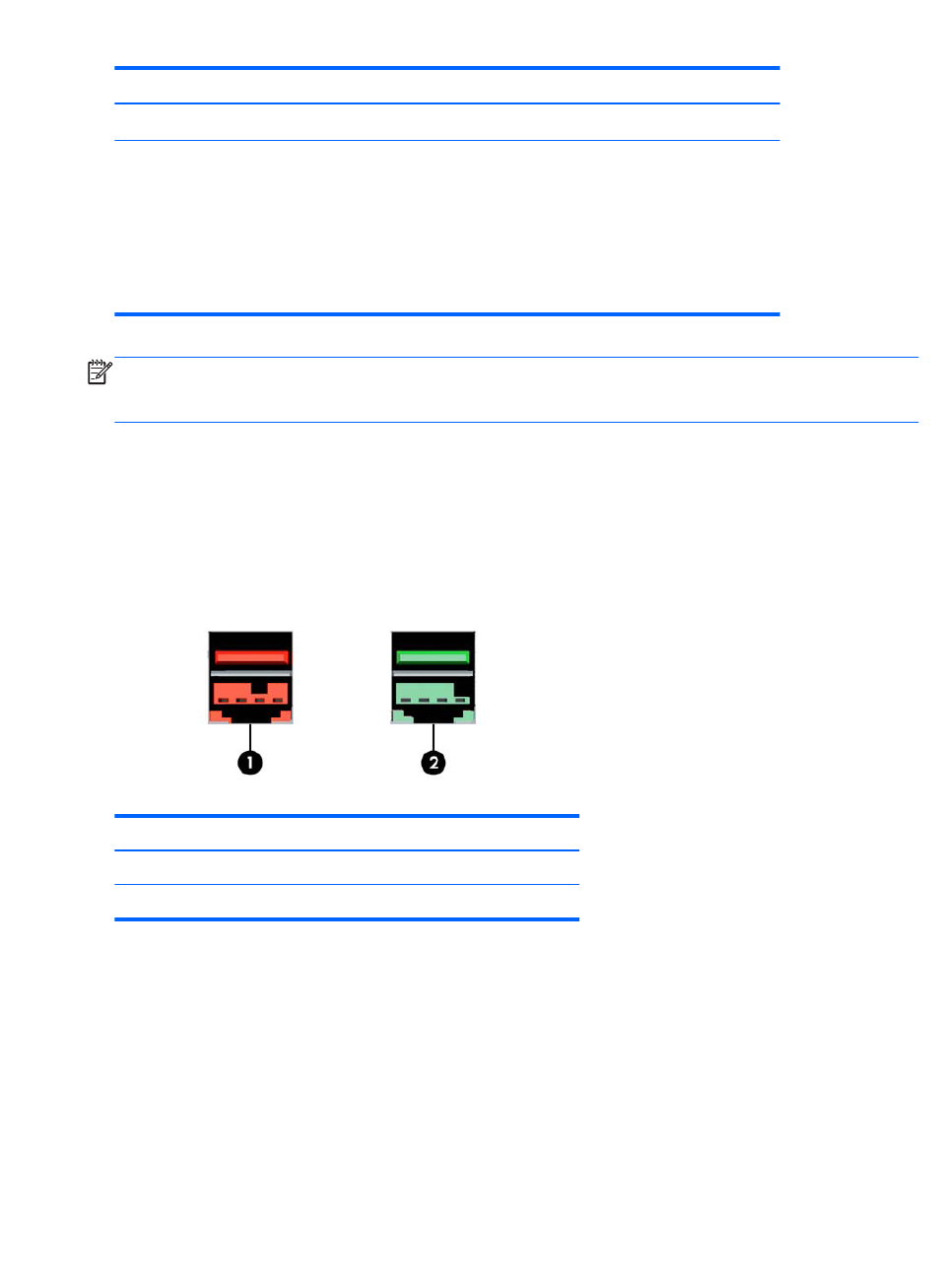

Afbeelding 2-13
Tabel 2-3
24-volt en 12-volt Powered USB connectoren
Nr.
Connector
1
24-volt Powered USB
2
12-volt Powered USB
Een halfhoge 12-volt Powered USB-uitbreidingskaart installeren:
1.
Zorg dat alle beveiligingsapparaten die het openen van de computer verhinderen, zijn verwijderd
of ontkoppeld.
2.
Verwijder alle verwisselbare media, zoals optische schijven of USB-sticks, uit de computer.
3.
Sluit de computer via het besturingssysteem af en zet vervolgens alle externe apparatuur uit.
De uitbreidingssleuf voor de riserkaart is speciaal ontworpen voor een van de twee
De DisplayPort-uitbreidingssleuf is speciaal ontworpen voor een HP DisplayPort-
U kunt geen uitbreidingskaart installeren in de DisplayPort-sleuf (2) en de PCI
De volgende secties bevatten aanwijzingen voor de installatie van een Powered
24-volt en 12-volt Powered USB connectoren
Kleur
Rood
Groenblauw
Een halfhoge uitbreidingskaart installeren
21
