11.
Sluit de voedingskabel (1) en de gegevenskabel (2) aan op de achterzijde van de
optischeschijfeenheid.
OPMERKING:
De voedingskabel voor de optische schijfeenheid is een driekoppige kabel die
loopt van de systeemkaart naar de vaste schijf en vandaar naar de achterzijde van de optische
schijfeenheid.

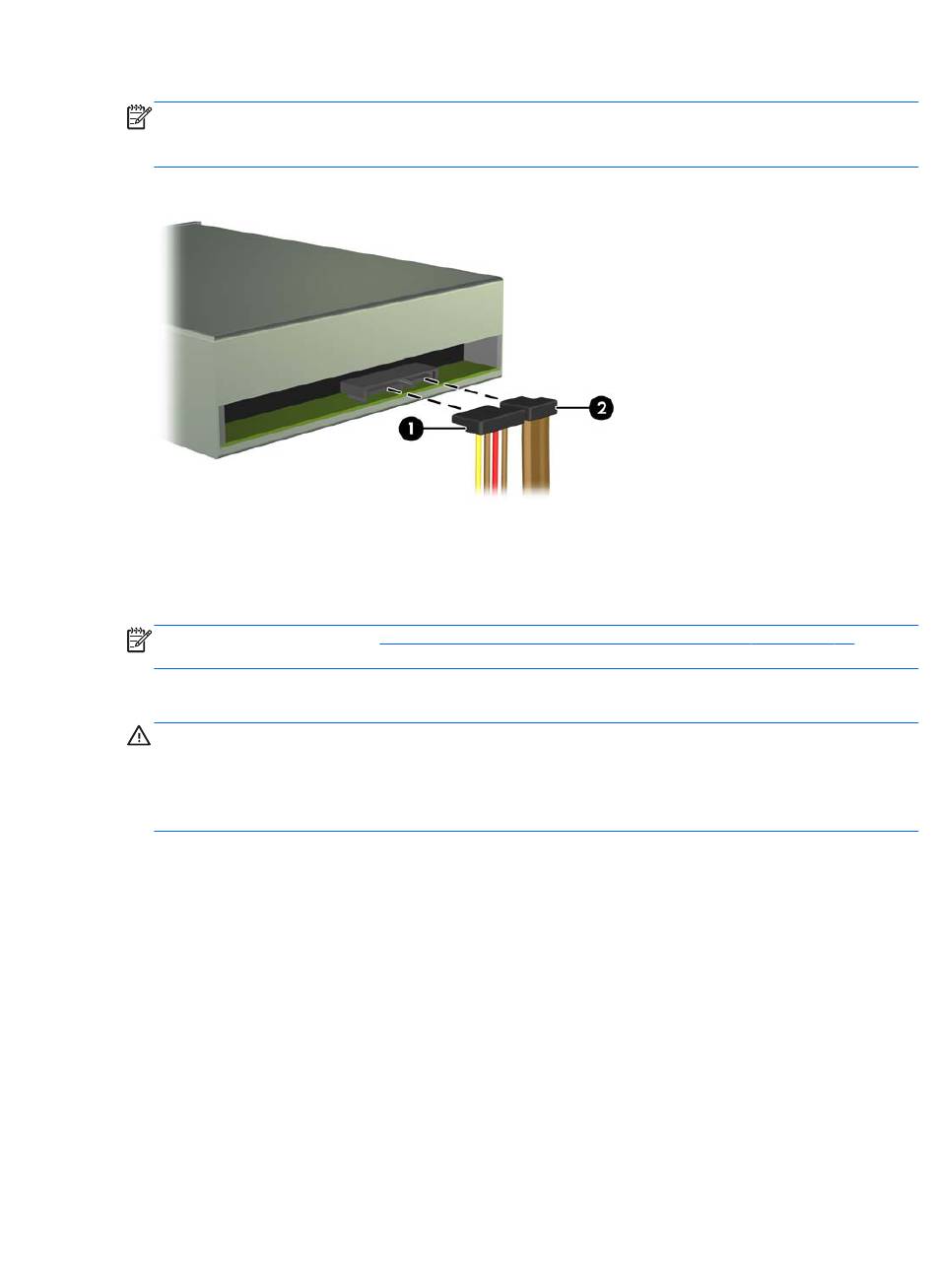

Afbeelding 2-55
12.
Sluit de eSATA-gegevenskabel aan op de zwarte SATA-connector met de aanduiding ESATA
op de systeemkaart behalve wanneer een eSATA-adapter is geïnstalleerd. Als een eSATA-
adapter is geïnstalleerd, sluit u de SATA-gegevenskabel aan op de lichtblauwe SATA-connector
op de systeemkaart met de aanduiding SATA1.
OPMERKING:
Raadpleeg
een illustratie van de schijfeenheidconnectoren van de systeemkaart.
13.
Leid de gegevenskabel door de kabelgeleiders.
VOORZICHTIG:
bekneld komt te zitten tegen de schijfhouder wanneer deze omhoog of omlaag wordt
verschoven. Eén geleider is aan de onderkant van de schijfhouder geplaatst. De andere bevindt
zich op het chassis onder de schijfhouder. Zorg er voor dat de gegevenskabel door deze
geleiders wordt geleid.
Gegevenskabel en voedingskabel aansluiten
Schijfeenheidconnectoren op de systeemkaart op pagina 47
Er zijn twee kabelgeleiders die ervoor zorgen dat de gegevenskabel niet
Schijfeenheden installeren en verwijderen
