eSATA-adapter is geïnstalleerd, sluit u de SATA-gegevenskabel aan op de lichtblauwe SATA-
connector op de systeemkaart met de aanduiding SATA1.
●
Sluit een optionele eSATA-adapterkabel aan op de zwarte SATA-connector met de aanduiding
ESATA op de systeemkaart.
●
De voedingskabel van de SATA-schijven is een driekoppige kabel die op het moederbord wordt
aangesloten met de eerste connector naar de achterkant van de primaire vaste schijf, de tweede
connector naar de achterkant van de tweede vaste schijf, en de derde connector naar de
achterkant van de optische schijfeenheid.
●
Gebruik geleideschroeven om ervoor te zorgen dat de schijfeenheid correct in de schijfhouder
wordt geplaatst en vastklikt. HP levert extra geleideschroeven mee voor de schijfposities (vijf
6-32 standaardschroeven en vier M3 metrische schroeven). Deze bevinden zich aan de
voorkant van de behuizing, onder het voorpaneel. De 6-32 standaardschroeven zijn vereist voor
een tweede vaste schijf. De M3 metrische schroeven zijn vereist voor een optische
schijfeenheid. De door HP geleverde metrische schroeven zijn zwart en de door HP geleverde
standaardschroeven zijn zilverkleurig. Als u de primaire vaste schijf vervangt, verwijdert u de vier
zilverkleurige en blauwe 6-32 isolerende montagegeleideschroeven van de oude vaste schijf en
installeert u deze in de nieuwe vaste schijf.

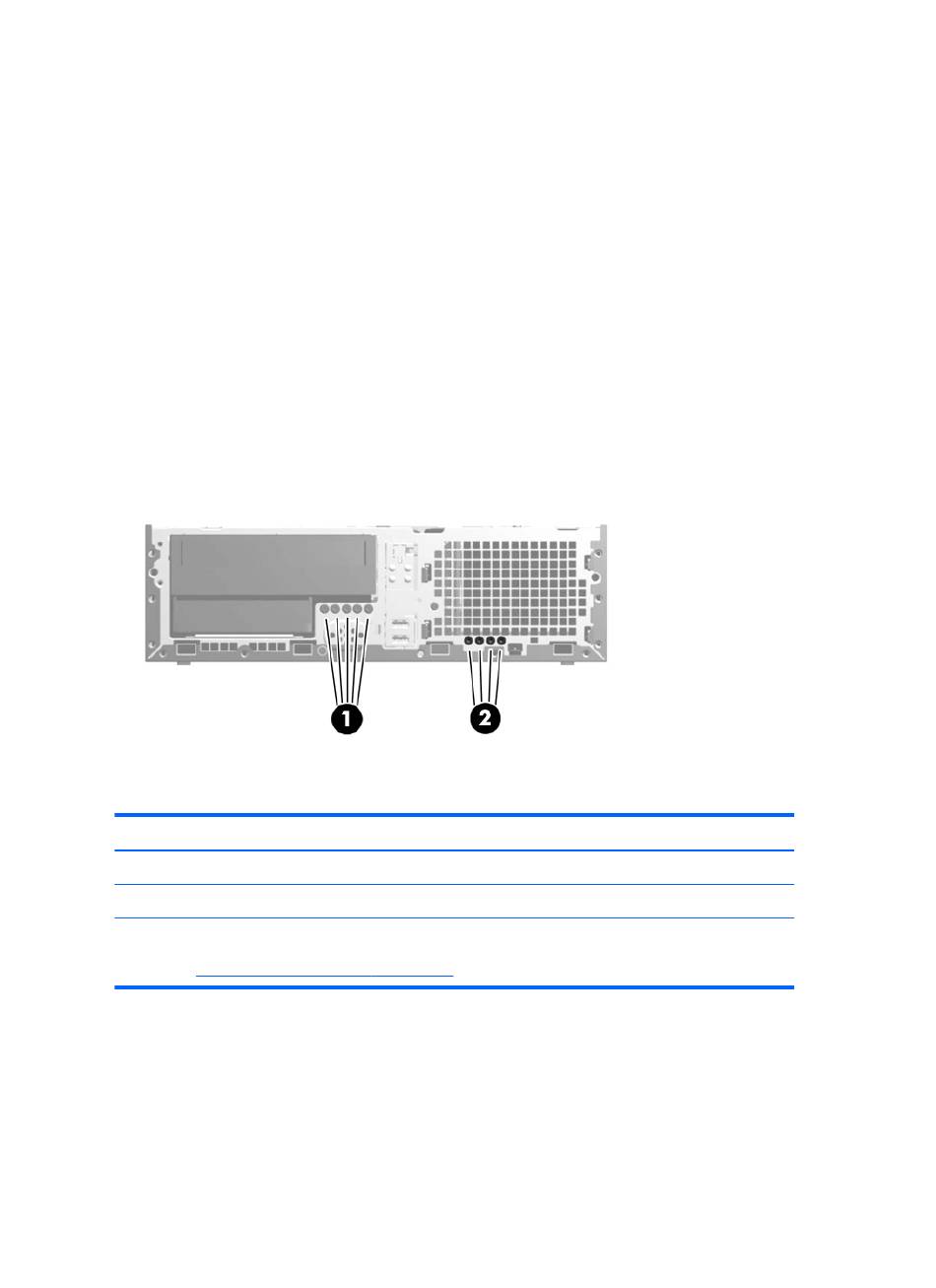

Afbeelding 2-45
Locaties van extra geleideschroeven
Tabel 2-7
Locaties van extra geleideschroeven
Nr.
Geleideschroef
1
Zwarte M3 metrische schroeven
2
Zilverkleurige 6-32 standaardschroeven
Er zijn in totaal vijf extra zilverkleurige 6-32 standaardschroeven. Vier worden gebruikt als
geleideschroeven voor een secundaire vaste schijf. De vijfde wordt gebruikt voor de beveiliging van het
paneel (zie
Beveiliging van voorpaneel op pagina 72
Apparaat
Optische schijfeenheid
Secundaire vaste schijf
voor meer informatie).
Schijfeenheden installeren en verwijderen
45
