3 Productomschrijving
Warmtegeneratorelement
a met gasgestookte HR-ketel
b met oliegestookte HR-ketel
Systeemvarianten van de verwarmingscentrales op zon-
ne-energie
Benaming
Afkorting
SolvisBen warm-
SBWP
tepomp
SolvisMax warm-
MAWP
tepomp
SolvisBen Hybrid
SBHB-G
Gas
SolvisMax Hybrid
SXHB-G
Gas
SolvisBen Hybrid
SBHB-O
Olie
SolvisMax Hybrid
SÖHB-O
Olie
* Elektrisch verwarmingselement in SolvisBen geïntegreerd ** Elektrisch
verwarmingselement in SolvisMax geïntegreerd
3.2 Lucht / water-warmtepomp
alleen SolvisMax/Ben met SolvisLea/SolvisLea Eco
De warmtepomp SolvisLea is een lucht/water-
warmtepomp die als verwarmingswarmtepomp werkt en
op een voorraadvat is aangesloten. Het toestel beschikt
over een elektrische nood-/bijverwarming (DHC), welke in
de monovalente werking bij behoefte als noodverwarming
wordt geactiveerd.
In de bivalente werking wordt de tweede warmtegenera-
tor geactiveerd indien het toestel alleen de warmtebe-
hoefte niet kan afdekken. Dit is zowel mono-energetisch
met een elektrische bijverwarming als bivalent-alternatief
met een extra brander mogelijk.
Overige eigenschappen:
• Geschikt voor vloerverwarming en verwarming met
radiatoren
• Bij voorkeur voor laagtemperatuurverwarming
• Onttrekt aan de buitenlucht nog bij –20 °C buitentem-
peratuur warmte
8
Verwarmingscentrale op zonne-
energie SolvisBen/SolvisMax
Hybrid
Warmte-
genera-
Combiboiler met...
tor
externe lucht/water-
zonder
warmtepomp SolvisLea of
SolvisLea Eco*
externe lucht/water-
zonder
warmtepomp SolvisLea of
SolvisLea Eco**
geïntegreerde gasgestookte
HR-ketel en externe
a
lucht/water-warmtepomp
SolvisLea Eco
geïntegreerde gasgestookte
HR-ketel en externe
a
lucht/water-warmtepomp
SolvisLea Eco of SolvisLea
geïntegreerde oliegestookte
HR-ketel en externe
b
lucht/water-warmtepomp
SolvisLea Eco
geïntegreerde oliegestookte
HR-ketel en externe
b
lucht/water-warmtepomp
SolvisLea Eco of SolvisLea
• Beschermd tegen corrosie, buitenste bemantelingson-
derdelen van vuurverzinkt plaatstaal, extra voorzien van
poedercoating
• Bevat alle voor de werking noodzakelijke componenten
en veiligheidstechnische voorzieningen
• Bevat onbrandbaar veiligheids-koelmiddel.
3.2.1 Functieomschrijving
Via de luchtzijdige warmtewisselaar (verdamper) wordt
aan de buitenlucht warmte onttrokken. Het koelmiddel
verdampt en wordt door een compressor gecomprimeerd.
Daarvoor is elektrische energie nodig.
Het koelmiddel is nu op een hoger temperatuurniveau en
geeft de warmte uit de lucht via een andere warmtewisse-
laar (condensor) aan het verwarmingssysteem af. Daarbij
ontspant het koelmiddel en begint het proces opnieuw.
Bij luchttemperaturen onder ca. + 7 °C slaat de luchtvoch-
tigheid als rijp op de lamellen van de verdamper neer.
Deze rijpafzetting wordt automatisch ontdooid. Het daarbij
ontstane water wordt afgevoerd.
In de ontdooifase schakelt de ventilator uit en het warm-
tepompcircuit wordt omgekeerd. De voor het ontdooien
benodigde warmte wordt uit het voorraadvat ontnomen.
Aan het einde van de ontdooifase schakelt de warmte-
pomp automatisch terug naar de verwarmingsmodus.
3.2.2 Varianten
De warmtepompen zijn verkrijgbaar in drie vermogensva-
rianten. Daarnaast hebben de behuizingen van de Solvis-
Lea en SolvisLea Eco verschillende afmetingen:
• SolvisLea, vermogensklassen 7, 11 en 14 kW (A2/W35)
• SolvisLea Eco, vermogensklasse 8 kW (A2/W35).
SolvisLea
De krachtige SolvisLea met passend toebehoren voor bui-
tenopstelling.

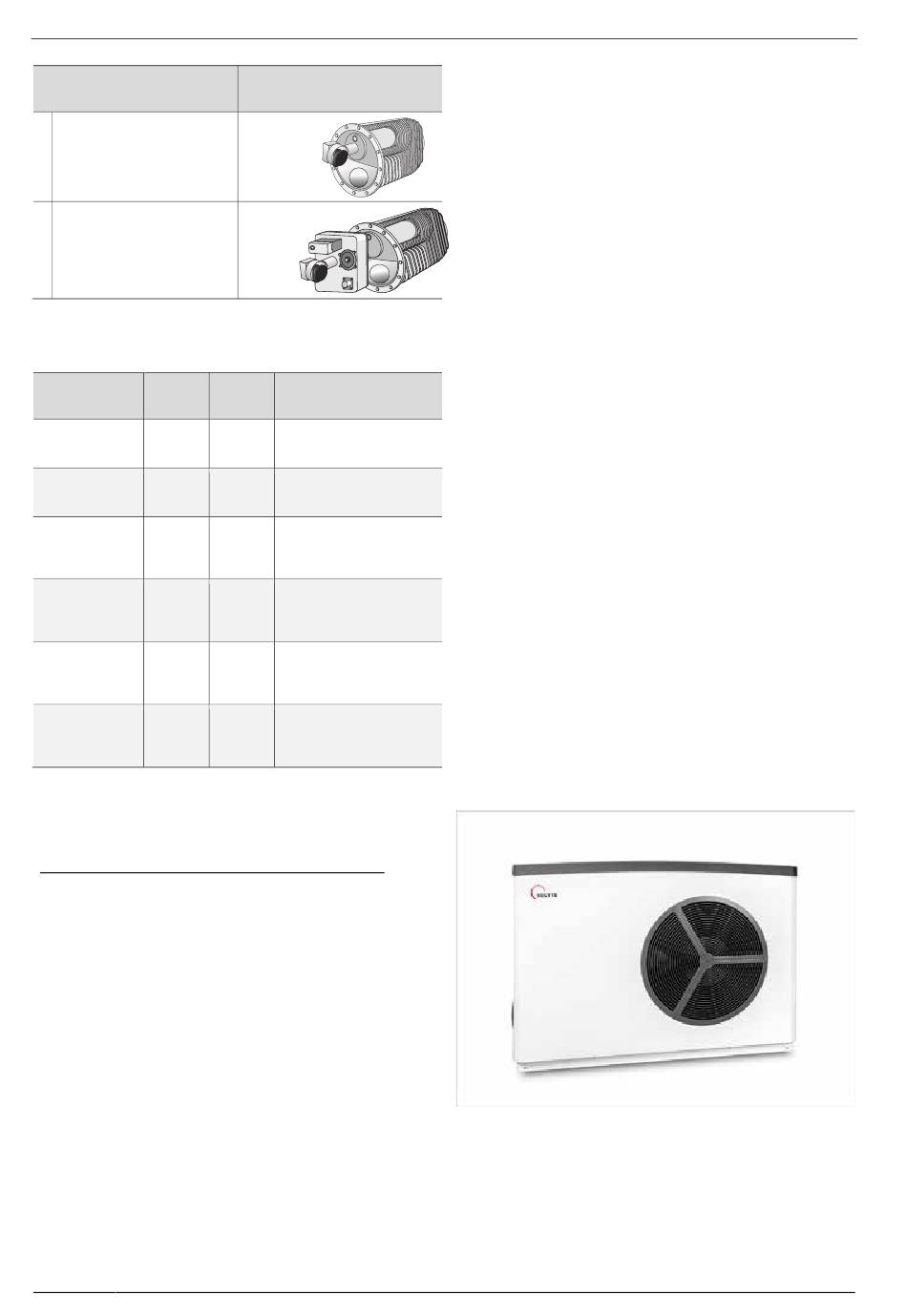

Afb. 3: SolvisLea 11 en 14 kW
BAL-SBSX-3-K-NL · Technische wijzigingen voorbehouden · 32441-3a SOLVIS
