Lijnmodus (Scherm 2) - Graco Invisipac Hm25C Bediening, Onderdelen, Reparatie
Patroonregelaar
Inhoudsopgave
Schermen

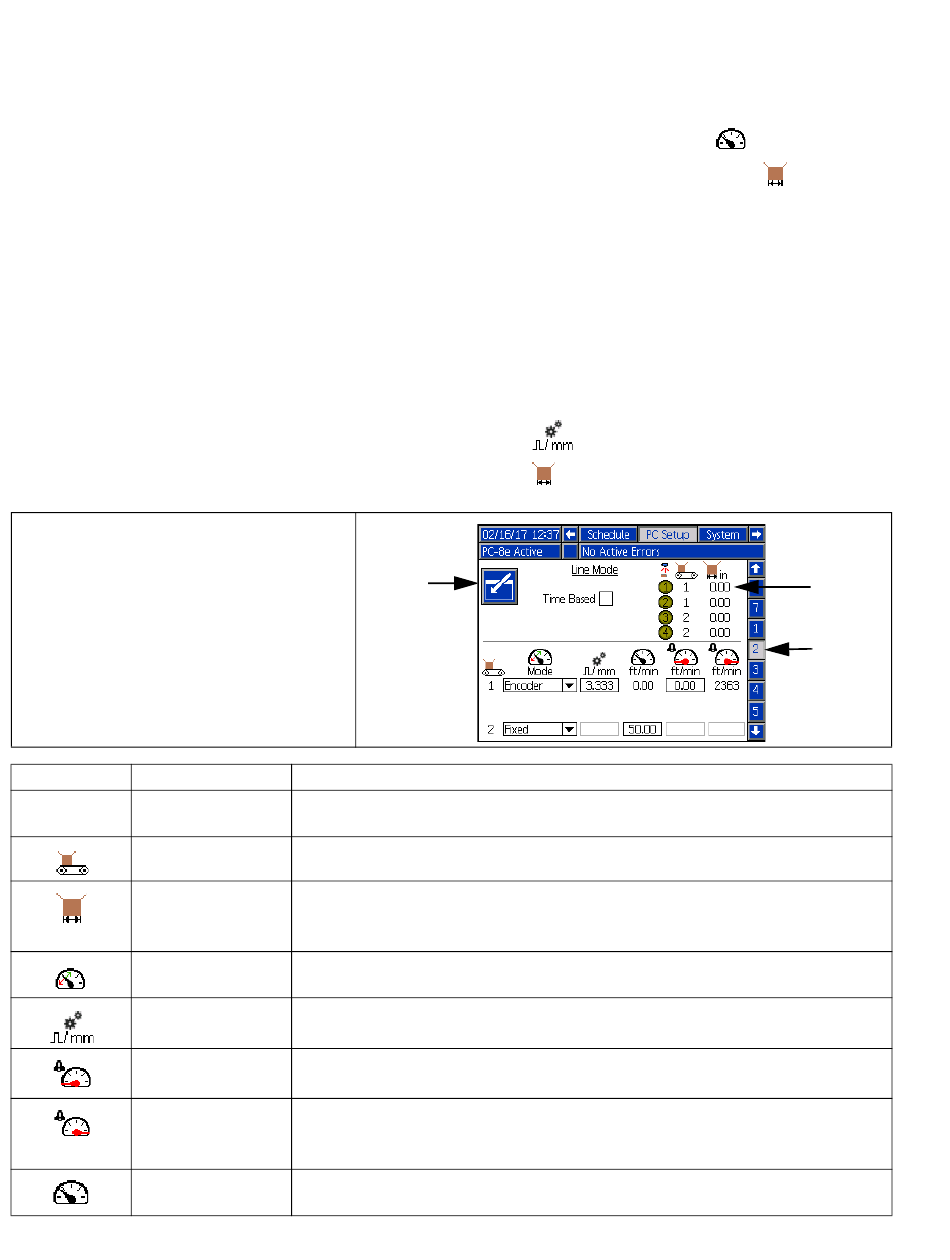

Lijnmodus (scherm 2)
1. Modus selecteren:
a. Tijdgebaseerd.
b. Afstandsmodus zonder pulsgever
(gebruikt vaste lijnsnelheid).
c. Afstandsmodus met pulsgever.
2. Voor de tijdsmodus bestaan er geen bijkomende
instellingen.
3. Voor afstandsmodus zonder pulsgever:
a. Laat één product aan normale snelheid voorbij
de trekker gaan.
OPMERKING: Zie het hoofdstuk
trekkerconfiguratie als het product de trekker
niet naar behoren doet afgaan.
A - Scherm openen
B - Lengte laatste doos
P - Schermnummer (scherm 2)
Pictogram
Tijdgebaseerd Tijdsmodus
selecteren
Lijnnummer
Lengte van het
laatste product
Modus
Pulsen van
pulsgever per mm
Alarm lage
lijnsnelheid
Alarm hoge
lijnsnelheid
Lijnsnelheid
30
Naam
In de tijdsmodus zijn de programma's ingesteld per eenheden van
milliseconden
Lijnnummer voor andere instellingen/waarden in een rij
Lengte van het laatste product gezien door een trekker op de lijn.
OPMERKING: De waarde stelt bij naargelang veranderingen in de instellingen
van de pulsgever/snelheid.
Selecteer indien de pulsgever moet worden gebruikt
De pulsen die de pulsgever genereert per mm van beweging langs de lijn.
OPMERKING: pulsgever van 1 000 ppr, wiel van 300 mm = 3,333 pulsen/min.
De uitvoeren gaan niet af wanneer de lijn onder deze snelheid beweegt.
OPMERKING: Een nulwaarde schakelt dit alarm uit.
Alleen lezen: maximaal toegelaten lijnsnelheid.
OPMERKING: De waarde wordt berekend aan de hand van de
pulsgeverpulsen per mm.
•
Ingeschakelde pulsgever: bekijk de huidige lijnsnelheid
•
Uitgeschakelde pulsgever: geef de vaste lijnsnelheid in
b. De lijnsnelheidinstelling
lengte van het laatste product
4. Voor afstandsmodus met pulsgever:
a. Controleer of er een positieve lijnsnelheid is
wanneer de lijn voorwaarts beweegt. Als de
snelheid negatief is, verwisselt u de bedrading
van A en A' met die van B en B' aan de
pulsgeverconnector op de patroonregelaar.
b. Laat één product voorbij de trekker gaan.
c. Stel de pulsen van de pulsgever af per mm
totdat de lengte van het laatste product
juist is.
A
Omschrijving
wijzigen totdat de
juist is.
B
P
3A8113K
