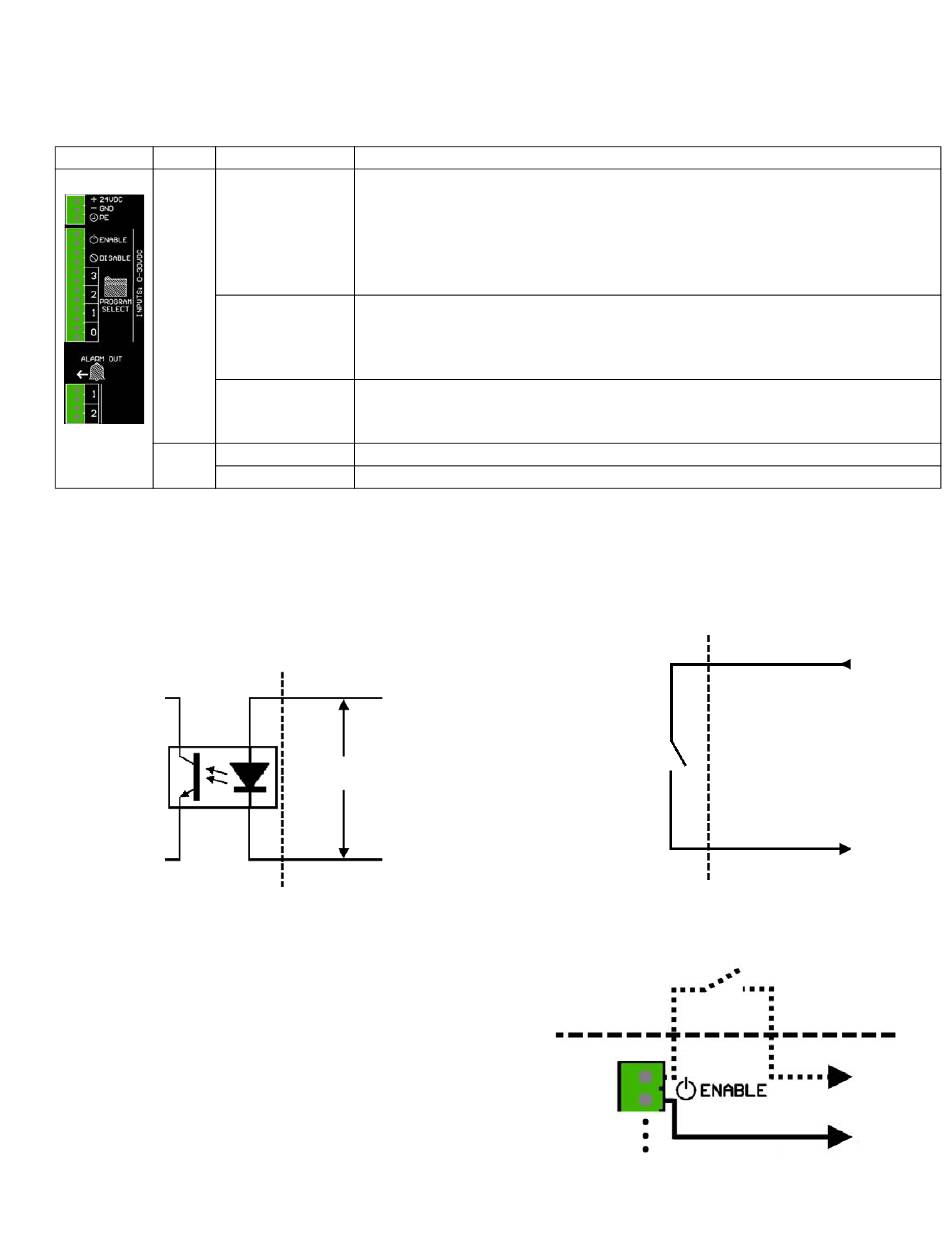

Installatie PLC-ingangen en -uitgangen (optioneel)
Functies:
Type
Invoer INSCHAKELEN Schakelt de regelaar in en uit (de stijgende rand schakelt in, de dalende rand
UITSCHAKELEN Schakelt de patroonregelaar uit (hoog trekken om uit te schakelen).
PROGRAMMA
SELECTEREN
Uitvoer ALARM 1
ALARM 2
Specificaties
Ingangen
•
Bipolaire ingang
•
Elektrisch geïsoleerd
•
0-30 VDC
•
Min. 10 VDC te bekrachtigen
•
Daalt 10 mA bij 24 VDC
PCM PLC-ingang Uitgang van klant
OPMERKING: Om een droog contactsignaal,
route-GND aan te sluiten op een klem en om een
24VDC-signaal via het droge contact aan te sluiten op
de andere klem (zie onderstaande afbeelding).
3A8113K
Functie
schakelt uit).
Ingebouwde systemen: Schakel de verwarming uit/aan aan de hand van de
InvisiPac PLC-ingang (in plaats van deze ingang). De patroonregelaar wordt
ingeschakeld door het InvisiPac-systeem zodra de InvisiPac naar de
inactieve modus schakelt.
OPMERKING: UITSCHAKELEN polariteit kan worden omgekeerd via
de instelling uitschakelinvoer omkeren. Zie Algemene configuratie
(scherm 4), pagina 32.
Het te draaien programma (1-15) wordt geselecteerd door bits, bv. 1010
selecteert programma #10
OPMERKING: 0000 schakelt PLC-selectie uit (lokale programmaselectie ADM)
Het relais opent voor actief/actieve alarm/alarmen op Lijn 1
Het relais opent voor actief/actieve alarm/alarmen op Lijn 2
Vin (geen polariteit)
max. 30 VDC
Omschrijving
Uitgangen
•
Droge contactuitgang
•
0-24 VDC of 0-240 VAC
•
Max. 2 A
Uitgang PCM PLC
Droog contact (door de klant geleverd)
Klant
PCM
Alarmen aangegeven door uitgangrelais. Zie
Probleemoplossing foutcodes, pagina 45 voor meer
informatie.
Patroonregelkaart draden
Ingang van klant
24 VDC, 240 VAC, 2 A Max
Naar ingang klant
"+" (24
VDC)
"-"
(GND)
(Jumperdraad)
19
