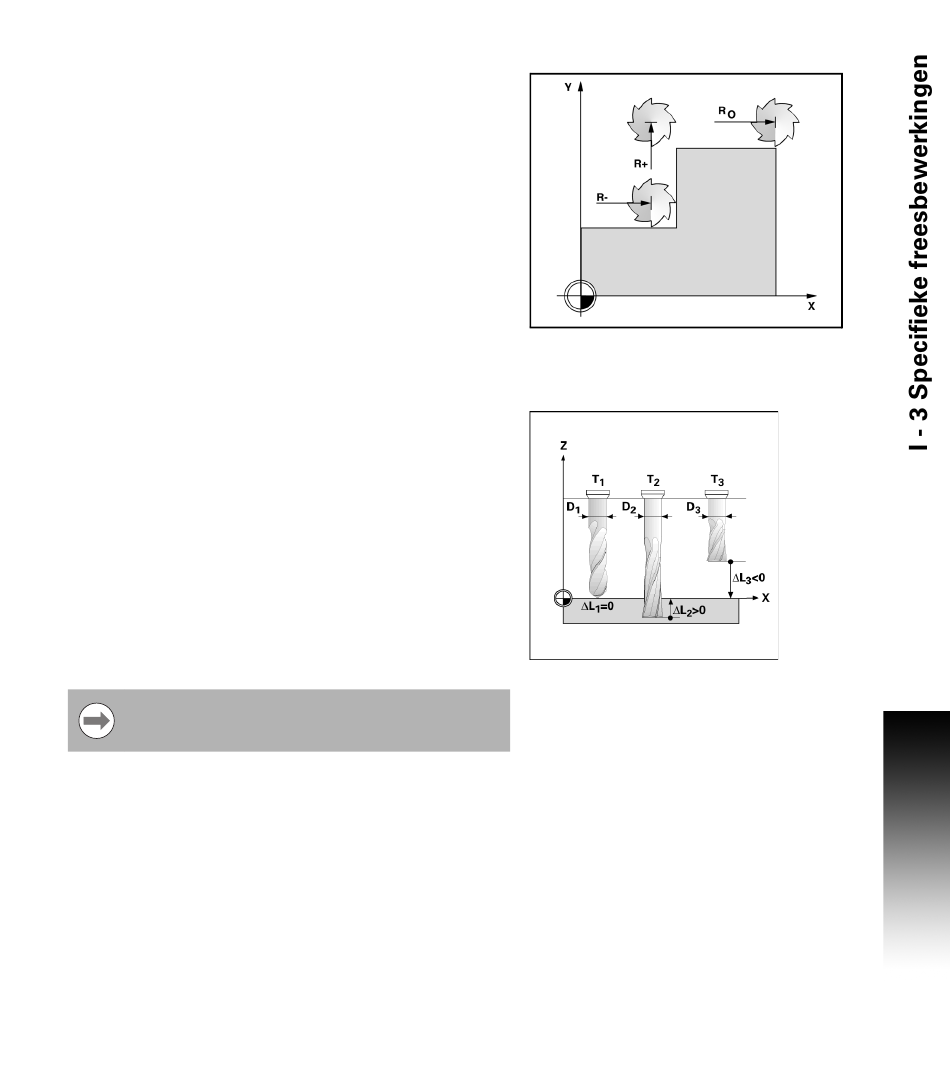

Functie Gereedschapsradiuscorrectie
Hiermee kunt u werkstukmaten direct vanaf de tekening invoeren.
Met R wordt de gereedschapsradius aangegeven; in deze afbeelding
ziet u voorbeelden van de R-waarden. De weergegeven restweg
wordt dan automatisch verlengd R+ of verkort R- met de waarde van
de gereedschapsradius. Voor meer informatie zie "Voorinstellingen" op
pagina 32.
De lengtecorrectie kan als een bekende waarde worden ingevoerd of
anders automatisch door de 200S worden bepaald. De
gereedschapslengte is het verschil in lengte ΔL tussen het
gereedschap en het referentiegereedschap. Het lengteverschil wordt
aangegeven met het symbool "Δ". Het referentiegereedschap wordt
aangegeven met T1.
Symbool voor het lengteverschil ΔL
Als het gereedschap langer is dan het referentiegereedschap:
ΔL > 0 (+).
Als het gereedschap korter is dan het
referentiegereedschap:ΔL < 0 (–).
De lengtecorrectie kan als een bekende waarde worden ingevoerd of
anders automatisch door de 200S worden bepaald. Om met de 200S
de lengtecorrectie van het gereedschap te bepalen, moet met de punt
van elk gereedschap een gemeenschappelijk referentievlak worden
aangeraakt. Hierdoor kan de 200S het verschil in lengte tussen de
afzonderlijke gereedschappen bepalen.
Verplaats het gereedschap totdat de punt het referentievlak raakt.
Druk op de softkey LENGTE LEREN. De 200S zal dan een correctie ten
opzichte van dit oppervlak berekenen. Herhaal deze procedure voor
elk volgend gereedschap met gebruikmaking van
hetzelfde referentievlak.
Alleen de gereedschappen waarvoor hetzelfde
referentievlak is ingesteld, kunnen worden gewijzigd
zonder dat het nulpunt opnieuw hoeft te worden ingesteld.
