Schuinfrezen en Boogfrezen

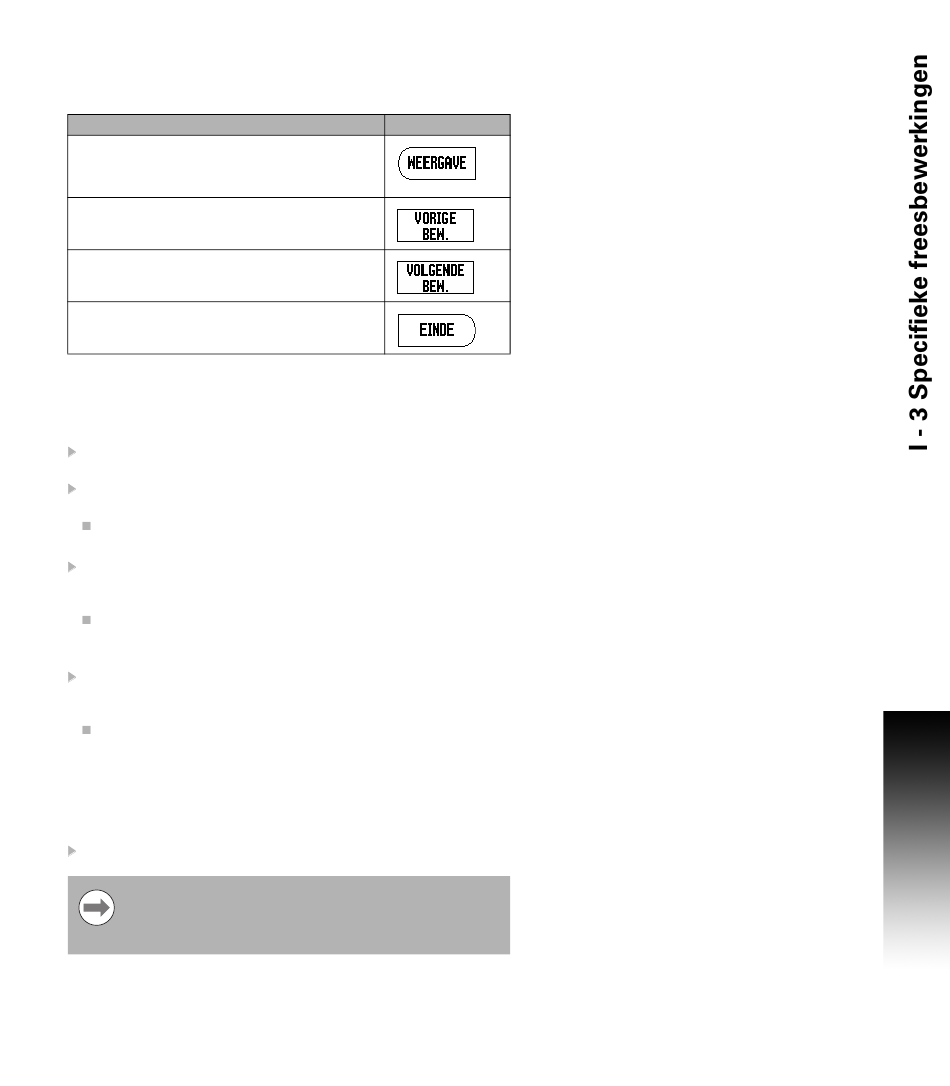

De volgende softkeys zijn beschikbaar tijdens het uitvoeren van een
functie Schuinfrezen of Boogfrezen.
Functie
Druk hierop om de incrementele weergave,
contourweergave van het patroon, of absolute
weergave te selecteren.
Druk hierop om terug te keren naar de vorige
bewerking.
Druk hierop om naar de volgende bewerking te
gaan.
Druk hierop om de uitvoering van de
freesbewerking te beëindigen.
De gereedschapsradiuscorrectie wordt toegepast op basis van de
radius van het huidige gereedschap. Als de vlakselectie betrekking
heeft op de gereedschapsas, wordt aangenomen dat de
gereedschapspunt een kogeleinde heeft.
Ga naar het startpunt en voer een insteekfreesbewerking of voer de
eerste bewerking over het oppervlak uit.
Druk op de softkey VOLGENDE BEW., om verder te gaan met de
volgende stap langs de contour.
De incrementele weergave toont de afstand tot de volgende
bewerking langs de lijn of de contour van de boog.
Verplaats de beide assen in kleine stapjes om de contour te kunnen
volgen, en zorg ervoor dat de posities X en Y zo dicht mogelijk bij
nul (0,0) blijven.
Indien er geen stapgrootte is opgegeven, toont de incrementele
weergave altijd de afstand tot het dichtstbijzijnde punt op
de boog.
Druk op de softkey WEERGAVE om tussen de drie beschikbare
weergaven (incrementele weergave, contour en absolute
weergave) om te schakelen.
De contourweergave toont de positie van het gereedschap ten
opzichte van het freesoppervlak. Wanneer het positiekruis
waarmee het gereedschap wordt aangeduid zich op de lijn bevindt
waarmee het oppervlak wordt aangegeven, is het gereedschap in
positie. Het positiekruis van het gereedschap blijft in het midden
van de grafische weergave. Wanneer de tafel wordt bewogen,
beweegt de lijn van het oppervlak.
Druk op EINDE om de freesbewerking te verlaten.
De richting van de gereedschapscorrectie (R+ of R-) wordt
toegepast op basis van de gereedschapspositie. Voor een
correcte gereedschapscorrectie moet de operator het
contourvlak vanuit de juiste richting benaderen.
