Lineaire foutcorrectie
Er kan een lineaire foutcorrectie worden toegepast, wanneer de
vergelijking met een referentiestandaard een lineaire afwijking over de
gehele meetlengte aangeeft. In dit geval kan de fout worden
gecorrigeerd door een enkelvoudige correctiefactor te berekenen.
Bereken de lineaire foutcorrectie met de volgende formule:
Correctiefactor LEC = ((S – M) / M) x 10
S
met referentiestandaard gemeten lengte
M
gemeten lengte met apparaat op de as
Voorbeeld:
Als de lengte van de door u gebruikte standaardmaat 500 mm
bedraagt en de gemeten lengte langs de X-as 499,95 is, dan bedraagt
de lineaire foutcorrectie LEC voor de X-as 100 ppm (parts per million).
LEC = ((500 – 499.95) / 499.95) x 10
het naaste gehele getal).

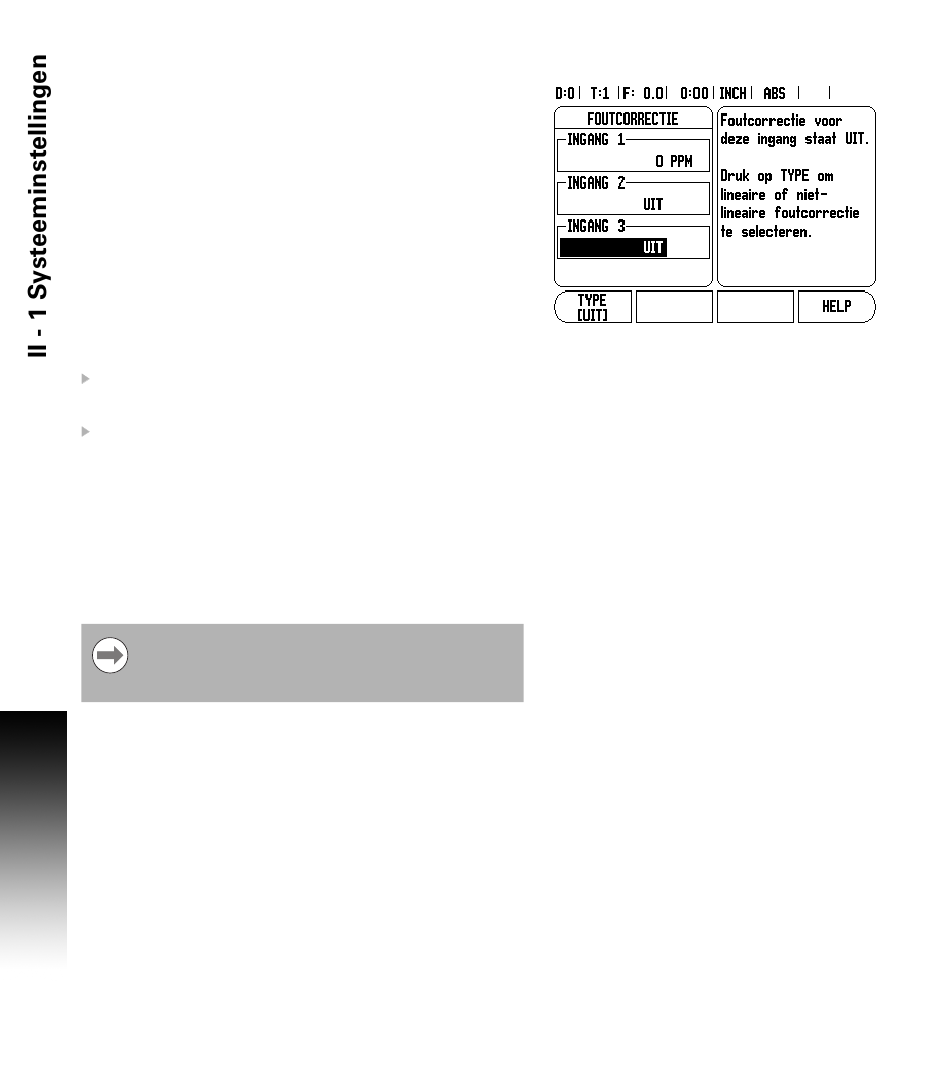

U kunt de foutinformatie van de encoder direct invoeren, wanneer
deze bekend is. Druk op de softkey TYPE om LINEAIRE correctie te
selecteren.
Voer de correctiefactor in ppm (parts per million) in en druk op de
ENTER-toets.
Niet-lineaire foutcorrectie
Er moet een niet-lineaire foutcorrectie worden toegepast, wanneer de
resultaten van de vergelijking met een referentiestandaard een
afwisselende of schommelende afwijking laten zien. De vereiste
correctiewaarden worden berekend en in een tabel ingevoerd. De
200S ondersteunt maximaal 200 punten per as. De foutwaarde tussen
twee op elkaar volgende correctiepunten wordt berekend op basis van
lineaire interpolatie.
De niet-lineaire foutcorrectie is alleen beschikbaar voor
schalen met referentiemerken. Als de niet-lineaire
foutcorrectie is gedefinieerd, wordt de foutcorrectie pas
toegepast wanneer de referentiemerken zijn gepasseerd.
60
6
ppm met:
6
ppm = 100 ppm (afgerond naar
