5 . CLARETT+ OCTOPRE IN ADAT-TO-LINE-MODUS
Computer met DAW en
Focusrite Control
Naar
mengpaneel
kanaal 1
t/m 8

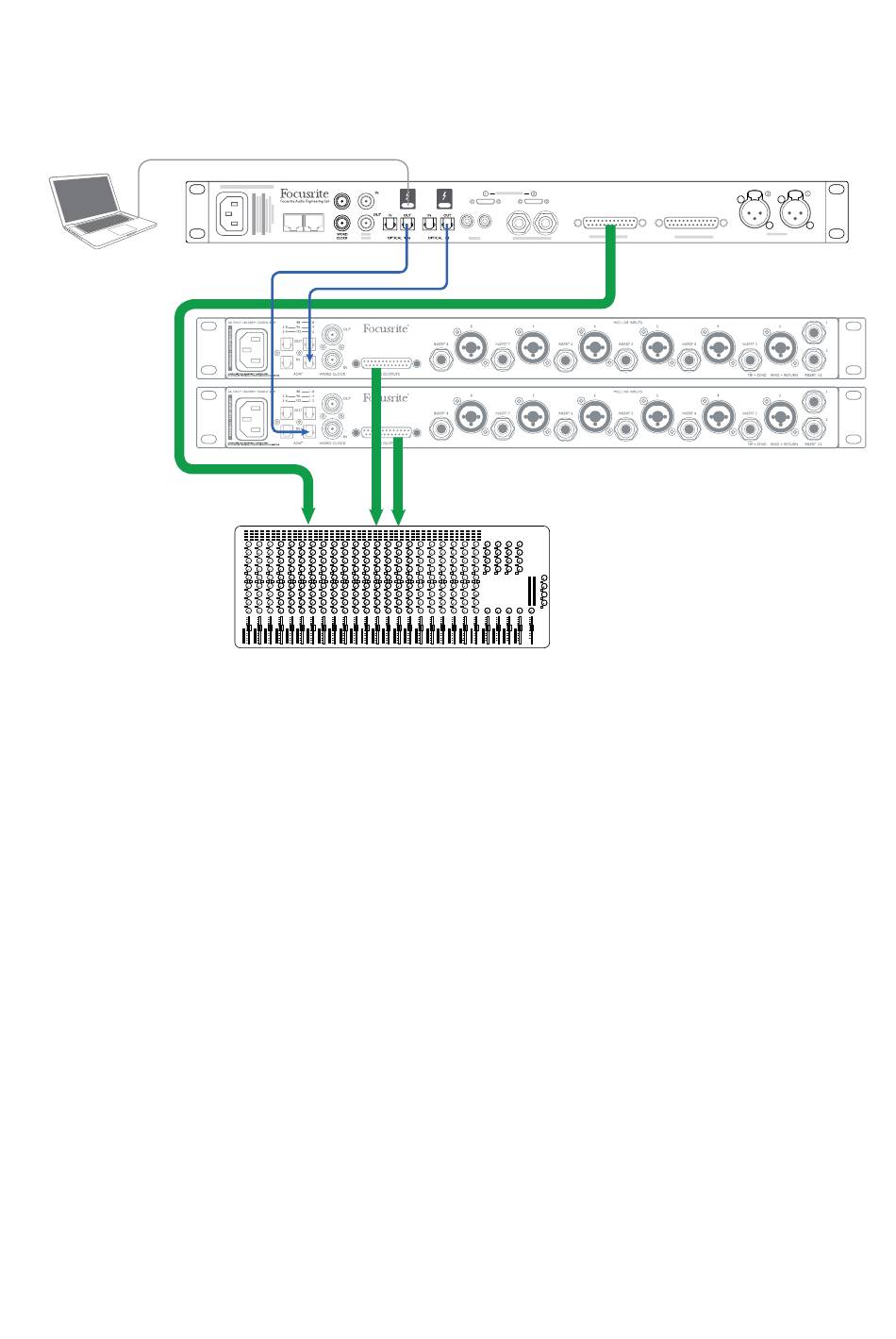

In dit voorbeeld wordt getoond hoe je voor mixdown een groter aantal DAW-sporen op een analoog
mengpaneel kunt aansluiten. De acht analoge uitgangen van een Red 8Line-interface zijn aangesloten op
kanaal 1 t/m 8 van het mengpaneel. Sluit de OPTICAL OUT-poorten van de Red 8Line aan op de OPTICAL
IN-poorten van twee Clarett+ OctoPres en schakel op beide ADAT>LINE in. Een loom zoals in voorbeeld 4
kan worden gebruikt om de twee OctoPres aan te sluiten op kanaal 9 t/m 24 van het paneel.
De Red 8Line zou in deze opstelling normaal gesproken de sync leader zijn, dus de clockbron is ingesteld
op internal. De clockbron op beide Clarett+ OctoPres is ingesteld op ADAT, dus beide synchroniseren met
de Red 8Line via de optische ADAT-connectors.
Met de opstelling in dit voorbeeld kun je 16 DAW-sporen naar het mengpaneel sturen met slechts één
Clarett+ OctoPre.
De bovenstaande kanaaltellingen zijn van toepassing op een samplefrequentie van 44,1/48 kHz, waardoor
een Focusrite Red 8Line de primaire interface is.
16
USB
Naar
Naar
mengpaneel
mengpaneel
kanaal 17
kanaal 9
t/m 24
t/m 16
Analoog mengpaneel
Clock ingesteld op intern met RedNet Control
Clock op Clarett+ OctoPres ingesteld op ADAT
Red 8Line
