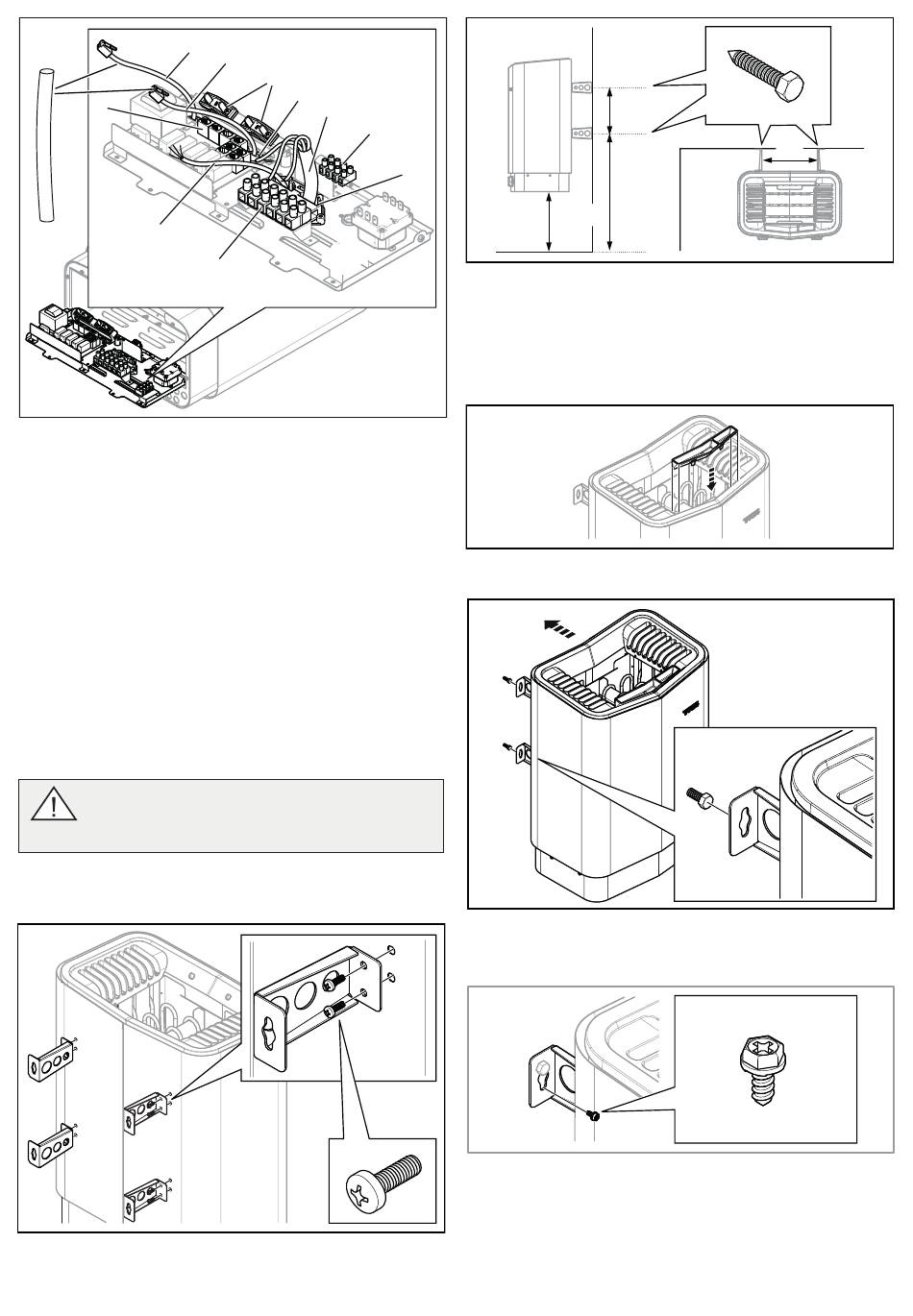

Fig. 9 : Carte électronique
1.
Câble électrique
2.
Rack pour le raccordement du
câble électrique
3.
Passage de câble (x5)
4.
Câble du panneau de commande
5.
Connecteurs modulaires pour
le raccordement du panneau de
commande, du capteur, etc.
4.
Acheminer les câbles du panneau de commande et du capteur
de température à travers les passages de câble (voir fi gure 9).
Raccorder le câble du panneau de commande à l'un des quatre
connecteurs RS485 (positions 5 à 8) (voir fi gure 18).
5.
Raccorder le câble du capteur au contact NTC sur la carte
électronique (position 1) (voir fi gure 18).
6.
Raccorder le cas échéant le câble de l'éclairage, voir la fi gure 9,
selon le schéma de raccordement, fi gure 17.
7.
Fermer le volet et serrer les vis (voir la fi gure 8).
NOTE : Si toutes les vis de la face arrière sont
déposées en même temps, la tôle risque de se
détacher. Par conséquent, monter les quatre sup-
ports sur le poêle l'un après l'autre.
8.
Déposer les deux premières vis de la face arrière du poêle et
visser l'un des quatre supports. Répéter l'opération jusqu'à ce
que tous les supports soient en place, voir la fi gure 10.
Fig. 10: Monter les supports sur le poêle
9.
Installer les vis pour support d'après les cotes, voir la fi gure 11.
4
9
3
1
8
2
6.
Câble du capteur
7.
Câble d'éclairage éventuel
8.
Rack pour le raccordement
éventuel d'un éclairage
9.
Anti-arrachage pour câbles
des connecteurs modulai-
res (x2 pièces)
10. Anti-arrachage pour câble
électrique
11. Gaine de protection pour
câbles RJ10
10
2
Fig. 11 : Cotes
1. 262 mm
2. 270 mm
3. 532 mm
4. 206 mm
10. Coupelle à herbes/humidifi cateur (voir la fi gure 12).
Fig. 12 : Montage du récipient à parfum/de l'humidifi cateur
11.
Accrocher le poêle aux vis, voir la fi gure 13.
Fig. 13 : Fixer le poêle
12. Immobiliser le poêle au moyen de la vis de fi xation, voir la
fi gure 14.
Fig. 14 : Vis de fi xation du support
13. Installer le capteur sur la cloison, voir la fi gure 15. Le câble
du thermistor peut également passer à travers la cloison.
Boucher, le cas échéant, les orifi ces dans la cloison derrière
le capteur, voir la fi gure 16. Il est possible de prolonger le
câble du thermistor en utilisant un câble (2 conducteurs)
basse tension, à l'extérieur du sauna.
4
1
3
29
