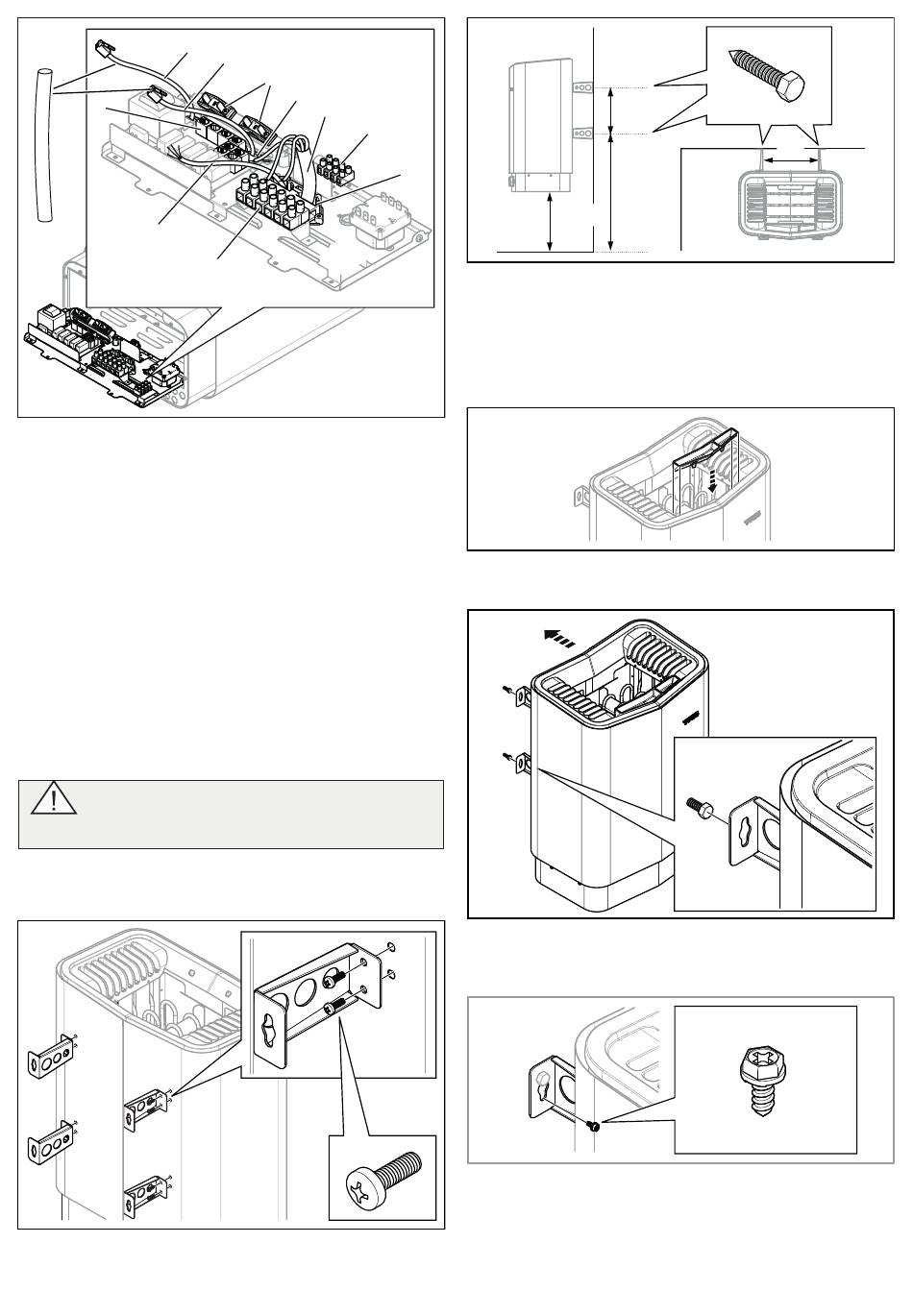

Rys. 9: Płytka drukowana
1.
Kabel elektryczny
2.
Zacisk do podłączenia kabla
elektrycznego
3.
Przepust kablowy (x5)
4.
Kabel panelu sterowania
5.
Złącza modularne do podłąc-
zenia panelu sterowania,
czujnika itp.
4.
Należy przeprowadzić kable panelu sterowania i czujnika tempe-
ratury przez przepusty kablowe (patrz rys. 19). Należy podłączyć
kabel panelu sterowania do jednego z czterech złączy RS485 (poz.
5–8) (5) (patrz rys. 18).
5.
Należy podłączyć kabel czujnika do złącza NTC na płytce drukowa-
nej (poz. 1) (patrz rys. 18).
6.
Należy podłączyć ewentualny kabel oświetlenia, patrz rys. 9, zgodnie
ze schematem elektrycznym na rys. 17.
7.
Należy zamknąć pokrywę i przykręcić wkręty (patrz rys. 8).
UWAGA! W razie jednoczesnego wykręcenia
wszystkich wkrętów z tylnej osłony może ona od-
paść. Dlatego cztery wsporniki należy montować
na piecu kolejno.
8.
Odkręcić dwa pierwsze wkręty z tyłu pieca i przykręcić jeden
z czterech wsporników. Powtarzać procedurę do momentu,
gdy wszystkie wsporniki zostaną zamontowane, patrz rys. 10.
Rys. 10: Montaż wsporników na piecu
9.
Śruby wsporników należy rozmieścić zgodnie z podanymi
wymiarami, patrz rys. 11.
4
9
3
1
8
2
6.
Kabel czujnika
7.
Ewentualny kabel oświetlenia
8.
Zacisk do ewentualnego
podłączenia oświetlenia
9.
Uchwyt odciążający do kabli
złączy modularnych (x2)
10. Uchwyt odciążający do kabla
elektrycznego
11. Wąż ochronny na przewody
RJ10
10
2
Rys. 11: Wymiarowanie
1. 262 mm
2. 270 mm
3. 532 mm
4. 206 mm
10. Należy zamontować miseczkę na zioła / nawilżacz powietrza
(patrz rys. 12).
Rys. 12: Montaż zbiornika na olejki / nawilżacza powietrza
11.
Piec należy zawiesić na śrubach, patrz rys. 13.
Rys. 13: Zawieszanie pieca
12.
Piec należy zablokować w miejscu za pomocą śruby zabez-
pieczającej, patrz rys. 14.
Rys. 14: Śruba zabezpieczająca wspornika
13. Zamontować czujnik na ścianie, patrz rys. 15. Przewód termis-
tora można również przeprowadzić przez ścianę. Należy uszc-
zelnić ewentualne otwory w ścianie za czujnikiem, patrz rys. 16.
Przewód termistora można wydłużyć, by sięgał poza saunę, za
pomocą przewodu słaboprądowego (dwużyłowego).
4
1
3
45
