36

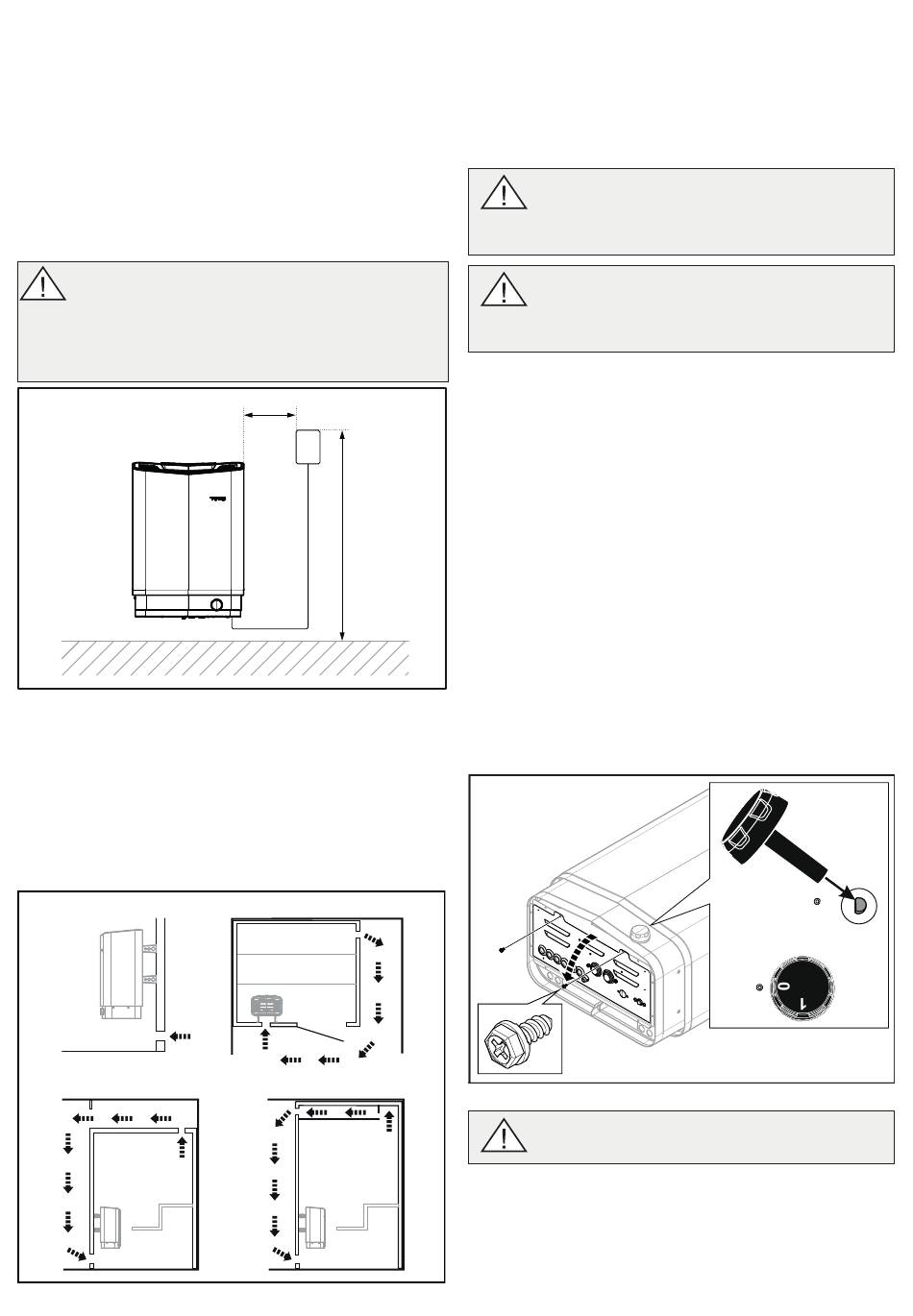

Установка панели управления
Ввиду более низких температур окружающей среды по
возможности рекомендуется размещать вне кабины сауны.
Панель управления разрешается размещать внутри кабины сауны
Tylö или в самодельной кабине сауны, вентиляция в которой
выполнена и осуществляется в соответствии с рекомендованной
системой вентиляции Tylö (принцип естественной тяги). См.
раздел "Установка впускного клапана и Установка выпускного
клапана" в данном разделе. В случае если данные требования
не выполнены, размещение панели управления всегда должно
осуществляться за пределами кабины сауны.
При размещении внутри кабины сауны панель управления
должна быть установлена с учетом безопасного расстояния и
высоты установки, см. рис. 6.
ОСТОРОЖНО! В случае неправильно установленной
системы вентиляции установленная нутри кабины
сауны панель управления может подвергнуться
воздействию более высокой температуры, чем разрешено,
и может деформироваться или сломаться. Температура
окружающей среды для панели управления не должна
превышать 80° C
Рисунок 6: Безопасное расстояние/Высота установки до
панели управления
1.
Устройство
2.
Панель управления
3.
Макс. 800 мм
4.
Мин. 300 мм
Установка впускного клапана
Установите впускной клапан прямо в стене под устройством.
Размер клапана для семейной сауны – приблизительно 125 см².
Циркуляция воздуха в дверном проеме будет происходить при
взаимодействии с горячим воздухом из каменки.
1
3
Рисунок 7: Установка впускного и выпускного клапана
4
2
3
1
2
4
1.
Установка впускного клапана.
2.
Установка выпускного клапана в стене сауны.
3.
Установка выпускного клапана в пустом помещении
4.
Установка выпускного клапана через цилиндр.
Установка выпускного клапана
ВНИМАНИЕ! Выпускной клапан не должен
оставаться открытым. Это может повлиять
на температурную защиту устройства и
изменить направление вентиляции в обратную
сторону.
ВНИМАНИЕ! Имеющееся пустое пространство
над потолком сауны не должно быть полностью
закрытым и должно иметь по крайней мере одно
вентиляционное отверстие на той же стене,
что и дверь сауны!
Установка выпускного клапана:
•
с максимальным расстоянием до впускного клапана,
например, по диагонали (см. рис. 7);
•
высоко на стене или на потолке (см. рис. 7);
•
так, чтобы впускной клапан открывался при открытии
двери.
Выпускной клапан должен быть расположен в той же зоне,
что и впускной клапан.
Убедитесь, что выпускной клапан открыт.
Механическая вентиляция не рекомендуется, поскольку
неправильный воздухообмен может отрицательно повлиять
на температурную защиту устройства.
УСТАНОВКА
Установка каменки
Подготовку к установке можно упростить, если разместить
устройство в горизонтальном положении.
Для установки устройства:
1.
положите устройство лицевой стороной вверх. Установите
ручку (см. рис. 8).
2.
ослабьте винты и откройте люк (см. рис. 8).
Рисунок 8: Откройте/закройте крышку
ВНИМАНИЕ! Убедитесь, что к устройству
подключено соответствующее основное
напряжение/фазовое напряжение!
Устройство подключается с помощью обычного стандартного
провода (Fk или EKK), предназначенного для быстрой установки.
Одножильный провод (Fk) (если имеется) защищён
электрической трубкой (VP) до места соединения с устройством.
3.
Подключите провод (см. рис. 9) согласно схеме
соединений (см. рис. 17).
