SK
3.1. Pred inštaláciou
Pred inštaláciou kachlí si prečítate návod na inštaláciu. Skontrolujte nasledujúce body:
Je výkon a typ kachlí pre túto saunu vyhovujúci? Musíte sa riadiť objemami v metroch kubických uvedenými v tabuľke 2.
•
Je napájacie napätie vhodné pre tieto kachle?
•
Umiestnenie kachlí spĺňa minimálne požiadavky s ohľadom na bezpečné vzdialenosti uvedené na obr. 6 a v tabuľke 2.
•
Ak je okolo kachlí postavené bezpečnostné zábradlie, je potrebné dodržať minimálne vzdialenosti uvedené na obr. 6 a 8.
•
Bezpečná vzdialenosť uvedená na obr. 8 je platná pod hornou časťou vonkajšieho puzdra kachlí.
Kachle musia byť bezpodmienečne nainštalované v súlade s týmito hodnotami. Ak sa nimi nebudete riadiť, môže dôjsť k
požiaru. V saune môžu byť namontované iba jedny elektrické kachle.
3.2. Upevnenie kachlí na stenu
Pozri obrázok 7. Upozornenie! Pred upevnením kachlí ku konzole pripojte pripojovací kábel kachlí. Viac informácií v oddieli
3.3.1.
Kachle
Model a rozmery
Šířka 340 mm
Hĺbka 200 mm
Výška 635 mm
Hmotnosť max. 11 kg
Kamene max. 20 kg
136/136E (*

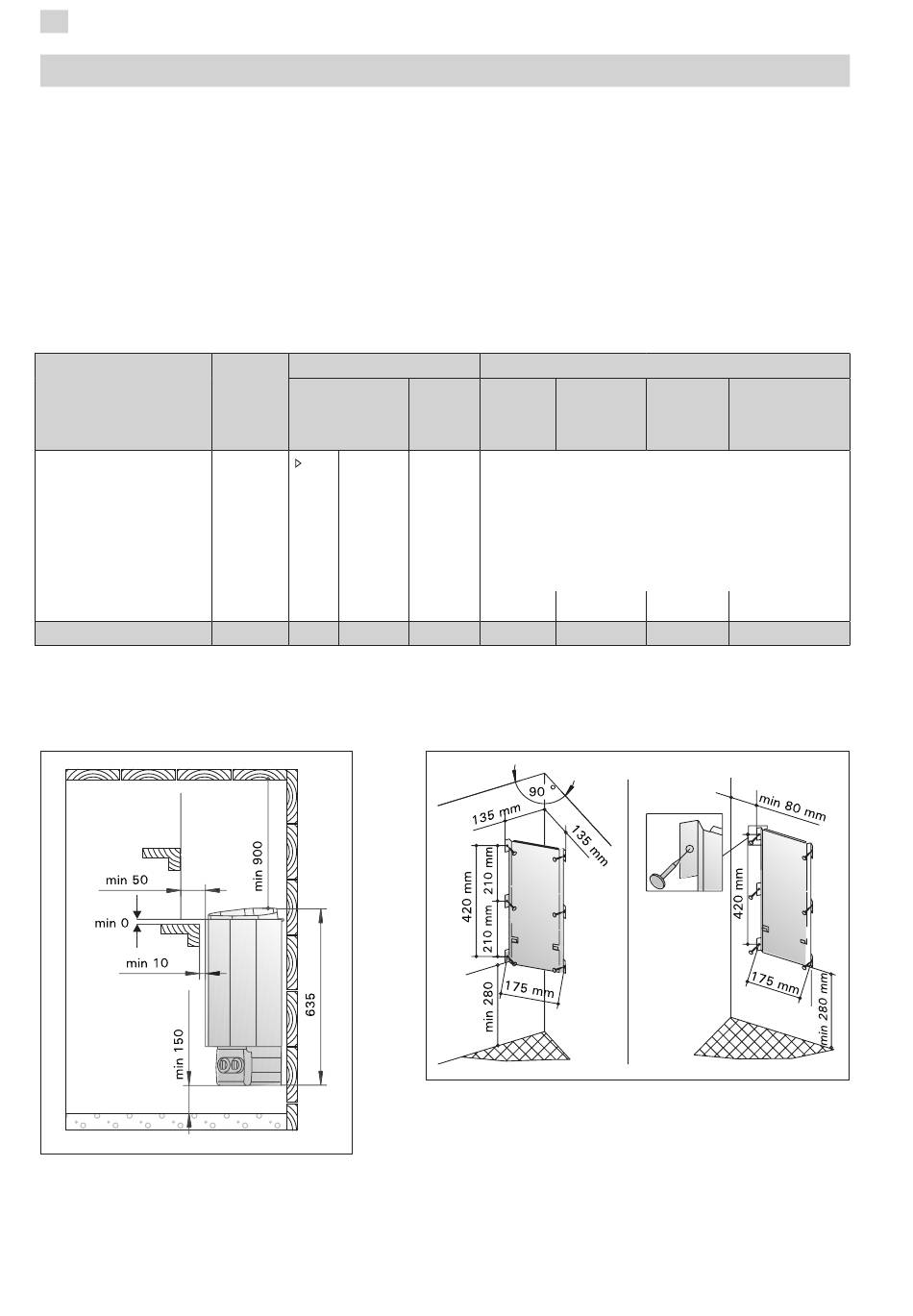

Tabuľka 2. Podrobné informácie k inštalácii
Obrázok 6. Bezpečné vzdialenosti
(všetky rozmery sú uvedené v
milimetroch)
84
3. NÁVOD NA INŠTALÁCIU
Výkon
Miestnosť sauny
Objem v
metroch
kubických
2.3.
min.
max.
kW
m
m
3
3
3,6
2,0
4,5
Pripojovací kábel/poistka
400 V
Výška
Poistka
2N~
Pozri obrázok 9. Tieto rozmery sa týkajú
iba pripojovacieho kábla (4)!
min.
mm
mm
A
2
1700
4 x 1,5
2 x 10
*) k termostatu 4 x 0,25 mm2 (136E)
Obrázok 7. Umiestnenie konzoly kachlí
230 V
Poistka
1N~
mm
A
2
3 x 2,5
1 x 16
