SK
možno ochranu proti prehriatiu resetovať.
136
Resetovacie tlačidlo je umiestnené na ráme termostatu na prípojkovej skrini (pozri obr. 14). Preto je pred začatím
práce nutné demontovať poistky kachlí na elektrickom paneli. Ochranu proti prehriatiu smú resetovať iba
osoby, ktoré majú oprávnenie vykonávať elektrickej inštalácie.
Pred stlačením tlačidla musí byť najprv zistená príčina poruchy.
Sú kamene rozdrobené alebo natlačené jeden na druhom?
•
Boli kachle dlho zapnuté bez toho, aby sa sauna používala?
•
Je snímač termostatu mimo svojho miesta alebo je poškodený?
•
Utrpeli kachle nejaký náraz alebo otras?
•
Vyskrutkujte upevňovaciu skrutku na strane s ovládačmi z dna prípojkovej skrine tak, aby bolo vidieť približne 10
– 12 mm závitu skrutky. Opatrne vyberte koncovku zo skrine. Odstráňte nastavovacie koliesko termostatu a rám
termostatu z ich úchytov (4 zaisťovacie vačky) a zároveň opatrne držte stlačený nastavovací hriadeľ. Rám termostatu
sa posunie asi o 40 mm dozadu a odkryje sa resetovacie tlačidlo limitnej zarážky.
Resetujte limitnú zarážku stlačením (v prípade potreby použite silu až 7 kg) tak, aby bolo počuť cvaknutie.
Po stlačení resetovacieho tlačidla vráťte rám termostatu do pôvodnej polohy a zatlačte nastavovacie koliesko na
hriadeľ.
Pred utiahnutím upevňovacej skrutky koncovky skontrolujte, či sa okraj prípojkovej skrine nachádza oproti spodnému
okraju drážky na koncovke.
136E
Viac informácií nájdete v pokynoch na inštaláciu riadiacej jednotky.
400V 2N~
U2 N
N
N
L1 L2 L3
3
ZVYŠKOVÉ PRÚDOVÉ
ZARIADENIE
OSVETLENIE
4
4
ZDROJ
NAPÁJANIA
400V/230V 3N~
L2
N
L3
L1
POITSKY
ROZVODNÁ SKRINKA

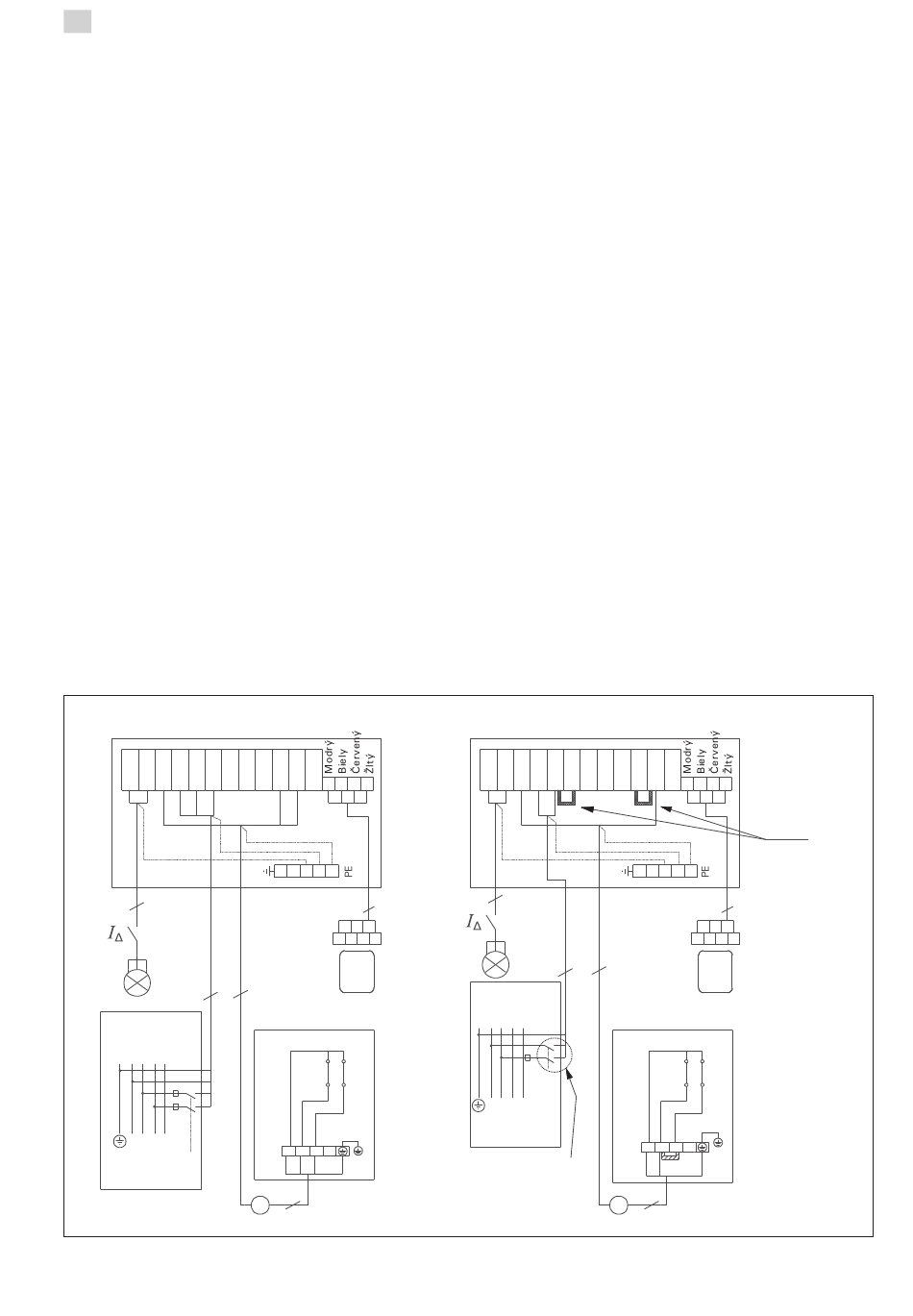

Obrázok 12.
Elektrické pripojenie kachlí (136E) a riadiacej jednotky
K2
W V
U
K1
1
2 3
4
4
1 2 3 4
SNÍMAČ
KACHLE
D23E,D36E
136E
1
2
400V
1 2
3
4
2N~
N
L1
L2
GRD
4
230V 1N~
U2 N
N
N
L1 L2 L3
3
ZVYŠKOVÉ PRÚDOVÉ
ZARIADENIE
OSVETLENIE
3
3
ZDROJ
NAPÁJANIA
400V/230V 3N~
L2
L3
L1
N
PREPÍNAČ PRE ODPOJENIE
VŠETKÝCH PÓLOV
ROZVODNÁ SKRINKA
K2
W V
U
K1
1
2 3
4
136E
D36E
4
1 2
3
4
SNÍMAČ
KACHLE
136E
D36E
1
2
1
3
4
2
230V
GRD
N
1N~
L1
3
87
