Underhåll
10.
Underhåll
10.1
Allmänt underhåll
Låt Wagner-service genomföra underhåll på anläggningen en
gång om året.
1. Kontrollera att högtrycksslangarna, anläggningens
anslutningsledning och stickkontakten inte är skadade.
2. Kontrollera om inlopps-, utloppsventilsätena och filter är
slitna.
10.2
Högtrycksslang
Kontrollera optiskt om högtrycksslangen har tryckställen eller
buktar utåt, särskilt vid övergången till armaturen.
Överfallsmuttrarna måste kunna vridas utan svårigheter.
11.
Reparationer av anläggningen
Stäng av utrustningen OFF (FRÅN).
Före reparation – drag alltig ut stick-kontakten ur
stickuttaget.
11.1
Valvola di sfiato

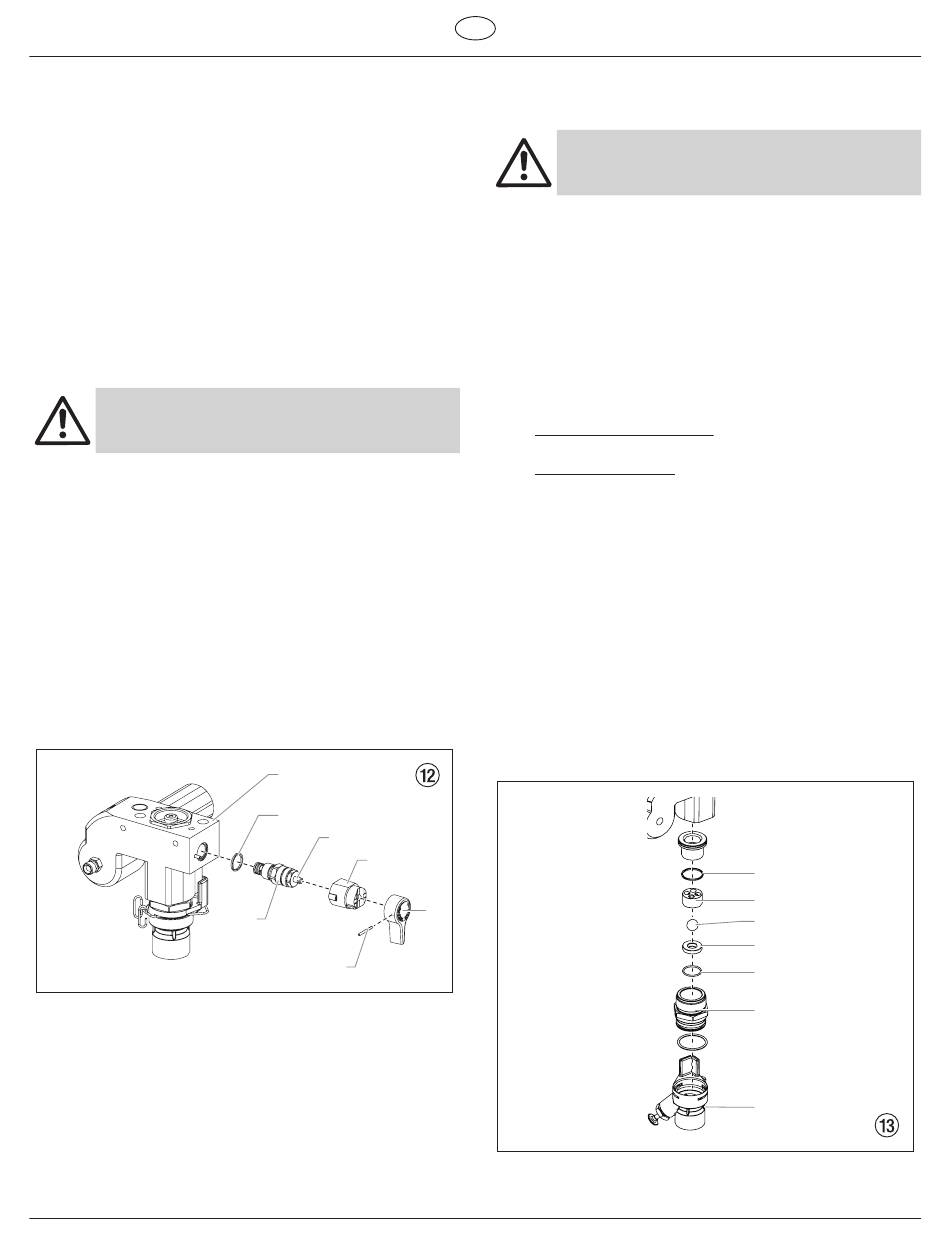

1. Tag bort skårstiftet (fig. 12, pos. 1) med en drivare på 2
mm ur avlastningsventilhandtaget (2).
2. Dra av avlastningsventilhandtaget (2) och medbringaren
(3).
3. Skruva av ventilhuset (4) komplett med en rullgaffelnyckel.
4. Se till att tätningen (5) sitter rätt, skruva därefter i ett nytt
ventilhus (4) komplett i färgstegshuset (6). Drag åt med
rullgaffelnyckel.
5. Rikta medbringaren (3) mot borrhålet i färgstegshuset (6).
Skjut på medbringaren och stryk på maskinfett.
6. Ställ in borrhålen i ventilaxeln (7) och i
avlastningsventilhandtaget (2) mot varandra.
7. Sätt i skårstiftet (1) och ställ in avlastningsventilhandtaget i
läge PRIME/SPRAY.
6
5
7
3
4
1
S
11.2
In- och utloppsventil
1. Skruva ur de fyra skruvarna i frontkåpan, ta av frontkåpan.
Klämrisk – stick inte in fingrar eller verktyg
mellan delar, som är i rörelse.
2. Kolvstången måste befinna sig vid den lägsta punkten i
kolvslaget.
a. Vrid tryckregleringsvredet för att minska trycket. På
DESC-skärmen bör det stå "FLOW".
b. Tryck på knapp 1 på DESC-kontrollpanelen. Skärmen
"LÅNGSAM SATT" visas nu.
c. Vrid tryckregleringsvredet långsamt medurs för att öka
trycket. Vevaxeln/löparen börjar nu röra sig mycket
långsamt.
d. När den når botten, dödläget i kolvslaget, vrider
du tryckregleringsvredet tillbaks till minimalt tryck.
Vevaxeln/löparen bör stanna.
3. Dra ut stickkontakten ur uttaget.
4. Anläggning på hög vagn:
Skruva av insugningsröret.
Anläggning på ram:
Tag bort låsbyglarna från anslutningsbågen på
insugningsslangen, dra av insugningsslangen.
5. Skruva av returslangen.
6. Sväng utrustningen bakåt 90° för att lättare kunna arbeta
med materialmatningspumpen.
7. Ta bort intryckarklämman och skjut intryckarhuset (7) från
inloppsventilhuset (1).
8. Skruva ut inloppsventilhuset (fig. 13, pos 1) ur
färgstegshuset.
9. Montera ur den undre tätningen (2), den undre kulföringen
(3), inloppsventilkulan (4), inloppsventilsätet (5) och
O-ringen (6).
10. Rengör alla delar med ett lämpligt rengöringsmedel.
Kontrollera slitaget i inloppsventilhuset (1),
inloppsventilsätet (5) och inloppsventilkulan (4), byt alla
delar vid behov. Montera ett slitet inloppsventilsäte (5)
omvänt, om det är oanvänt på en sida.
2
80
Reparationer av anläggningen
2
3
4
5
6
1
7
ProSpray 3.25
