O material de fixação fornecido (parafusos,
buchas) só é adequado para a montagem
em paredes de betão, tijolo ou madeira.
ATENÇÃO
Danos materiais causados por pó de perfuração
Se o pó de perfuração penetrar no produto, podem
ocorrer danos indiretos em componentes
eletrónicos.
u Ter cuidado para que o pó de perfuração não
penetre no produto.
u Não usar o produto como molde de perfuração
nem perfurar o próprio produto.
u Perfurar os orifícios com a ajuda do molde de
perfuração (incluído no fornecimento) ou marcar
primeiro os orificíos com a ajuda da figura
"Medidas dos orifícios [mm]" e perfurá-los
depois. O diâmetro dos orifícios depende do
material de fixação escolhido.

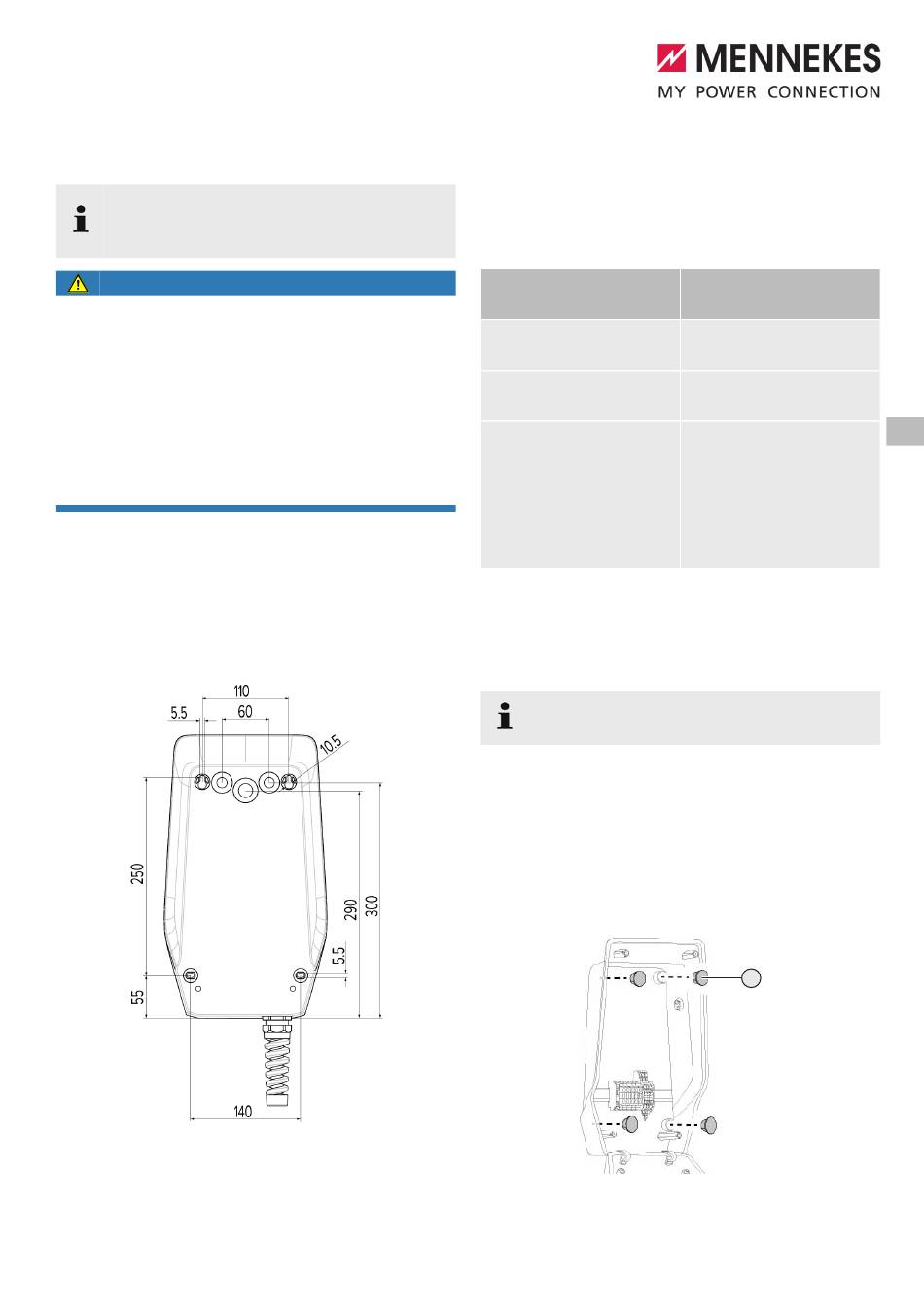

Fig. 6: Medidas dos orifícios [mm]
u Abrir as entradas de cabo necessárias com uma
ferramenta adequada nos pontos de rotura
marcados para o efeito.
u Inserir um bucim de membrana adequado
(incluído no fornecimento) na respetiva entrada
de cabo.
Entrada de cabo
Parte superior e parte
inferior
Parte posterior
Apenas para AMTRON®
Compact 2.0 22 e linha
de alimentação com
diâmetro exterior
≥ 17 mm: parte superior
e parte inferior
u Inserir a linha de alimentação e, se for caso
disso, a linha de controlo / linha de dados,
respetivamente, por uma entrada de cabo no
produto.
No interior do produto são necessários
cerca de 30 cm da linha de alimentação.
u Montar o produto na parede utilizando buchas
e parafusos. Escolher o binário de aperto em
função do material de construção da parede.
u Certificar-se de que o produto está fixado com
firmeza e segurança.
Tampas
Fig. 7: Tampas
Bucim de membrana
adequado
Bucim de membrana
com fixa-cabos
Bucim de membrana
sem fixa-cabos
n Adaptador M25 /
M32
n Contraporca
n União roscada M32
Binário de aperto: 3 Nm
