Kytkentäkontaktin sähköliitäntä
HUOMIO
Virheellisen liitännän aiheuttamat aineelliset
vahingot
Kytkentäkontaktin väärä asennus voi johtaa
tuotteen vaurioihin tai tuotteen toimintahäiriöihin.
Huomioi asennuksessa seuraavat vaatimukset:
u Valitse soveltuva johto-ohjaus, jotta
häiriövaikutukset vältettäisiin.
Toimitustilassa Downgrade-tuloon on asetettu
hyppyjohdin. Se on ensin poistettava.

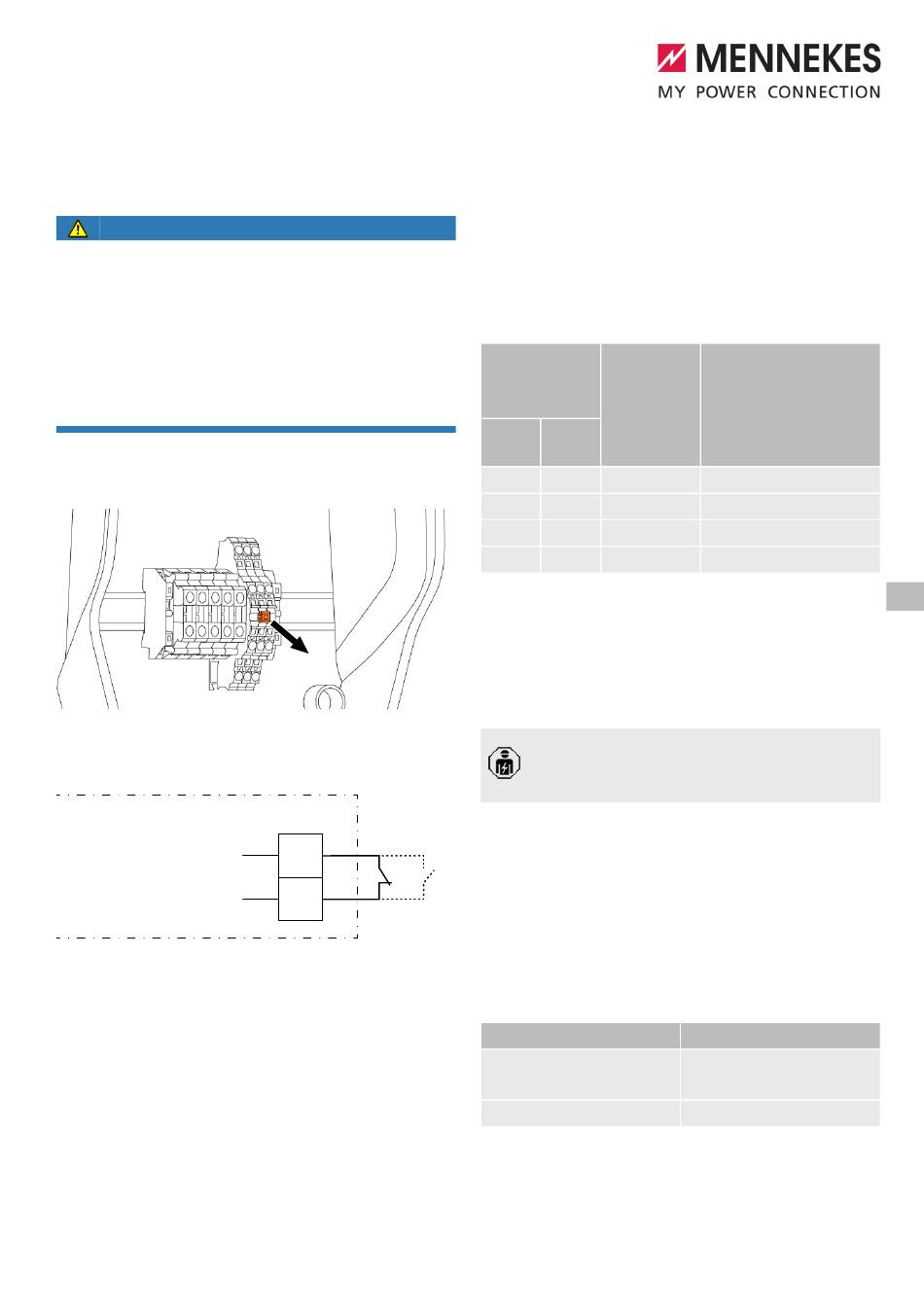

Kuva 11: Hyppyjohtimen poistaminen
u Ota hyppyjohdin pois.
12 V DC, 8 mA
Downgrade-tulo
Kuva 12: Periaatekytkentäkaavio: ulkoisen
kytkentäkontaktin liitäntä (vakioasetus: NC)
u Asenna ulkoinen kytkentäkontakti.
u Kuori johto.
u Paljasta johtimia 10 mm.
u Liitä johtimet liittimiin 3 ja 4 (XG1).
u Huomioi Downgrade-tulon liitäntätiedot.
1 "4 Tekniset tiedot" [} 10]
XG1
3
NC
NO
4
Konfiguraatio
DIP-kytkimillä 4 ja 5 kentässä S2 voidaan asettaa
alennettu latausvirta, joka on olemassa, kun
kytkentäkontaktia ohjataan Downgrade-tulossa.
Latausvirtaa alennetaan prosentuaalisesti
asetetusta maksimaalisesta latausvirrasta riippuen.
DIP-kytkimen
Maks.
asetus
latausvirra
(kenttä S2)
n
prosenttim
4
5
äärä
OFF
OFF
0 %
OFF
ON
25 %
ON
OFF
50 %
ON
ON
75 %
* Lataustapahtumalle on käytettävissä aina
vähintään 6 A. Jos laskettu alennettu latausvirta on
alle 6 A, pyöristetään ylöspäin.
6.2.2 Valtuutus vapautustulon kautta
Tässä luvussa kuvattuja tehtäviä saavat
suorittaa ainoastaan sähköalan
ammattilaiset.
Tuote sisältää vapautustulon lataustapahtuman
valtuutusta varten. Sitä varten on asennettava
ulkoinen kytkentäkontakti ja liitettävä se
vapautustuloon. Kytkentäkontakti voi olla
esimerkiksi avainkytkin (jatkuva signaali) tai painike
(pulssisignaali).
Jatkuva signaali (vakioasetus):
Kytkentäkontaktin tila
auki
suljettu
Pulssisignaali:
Kytkentäkontaktin suorittama lyhytaikainen
vapautustulon ohjaus vapauttaa tai päättää
Alennettu latausvirta
(esimerkki: maks.
latausvirta = 10 A)
0 A
6 A *
6 A *
7,5 A *
Valtuutuksen tila
Valtuutusta ei ole
tapahtunut
Valtuutus tapahtunut
FI
19
