5.5
Συναρμολόγηση του προϊόντος στον
τοίχο
ΠΡΟΣΟΧΗ
Πρόκληση υλικών ζημιών από ανώμαλη επι-
φάνεια
Από τη συναρμολόγηση σε ανώμαλη επιφάνεια
μπορεί να στρεβλωθεί το περίβλημα με αποτέλε-
σμα να μην εξασφαλίζεται ο βαθμός προστασίας.
Μπορούν να προκληθούν παρεπόμενες ζημίες στα
ηλεκτρονικά στοιχεία.
u Συναρμολογήστε το προϊόν αποκλειστικά σε
επίπεδη επιφάνεια.
u Ισοπεδώστε, κατά περίπτωση, τις ανώμαλες
επιφάνειες με κατάλληλα μέτρα.
Η εταιρεία MENNEKES συνιστά τη συναρ-
μολόγηση σε ένα εργονομικά κατάλληλο
ύψος ανάλογα με τη σωματική διάπλαση.
Το συνοδευτικό υλικό στερέωσης (βίδες,
ούπατ) προορίζεται αποκλειστικά για συ-
ναρμολόγηση σε τοίχους από σκυρόδεμα,
τούβλα και ξύλο.
ΠΡΟΣΟΧΗ
Πρόκληση υλικών ζημιών από σκόνη διάτρησης
Εάν καταλήξει σκόνη διάτρησης στο προϊόν, μπο-
ρεί να προκαλέσει παρεπόμενες ζημίες στα ηλε-
κτρονικά στοιχεία.
u Φροντίστε ώστε να μην εισχωρήσει καθόλου
σκόνη διάτρησης στο προϊόν.
u Μην χρησιμοποιήσετε το προϊόν ως πρότυπο
διάτρησης και μην τρυπήσετε μέσω του προϊ-
όντος.
u Διανοίξτε τις οπές με τη βοήθεια του προτύ-
που διάτρησης (περιλαμβάνεται στον παραδι-
δόμενο εξοπλισμό) ή σχεδιάστε τις αρχικά με
τη βοήθεια της εικόνας «Διαστάσεις διάτρη-
σης [mm]» και μετά διανοίξτε τις. Η διάμετρος
των οπών εξαρτάται από το επιλεγμένο υλικό
στερέωσης.
16

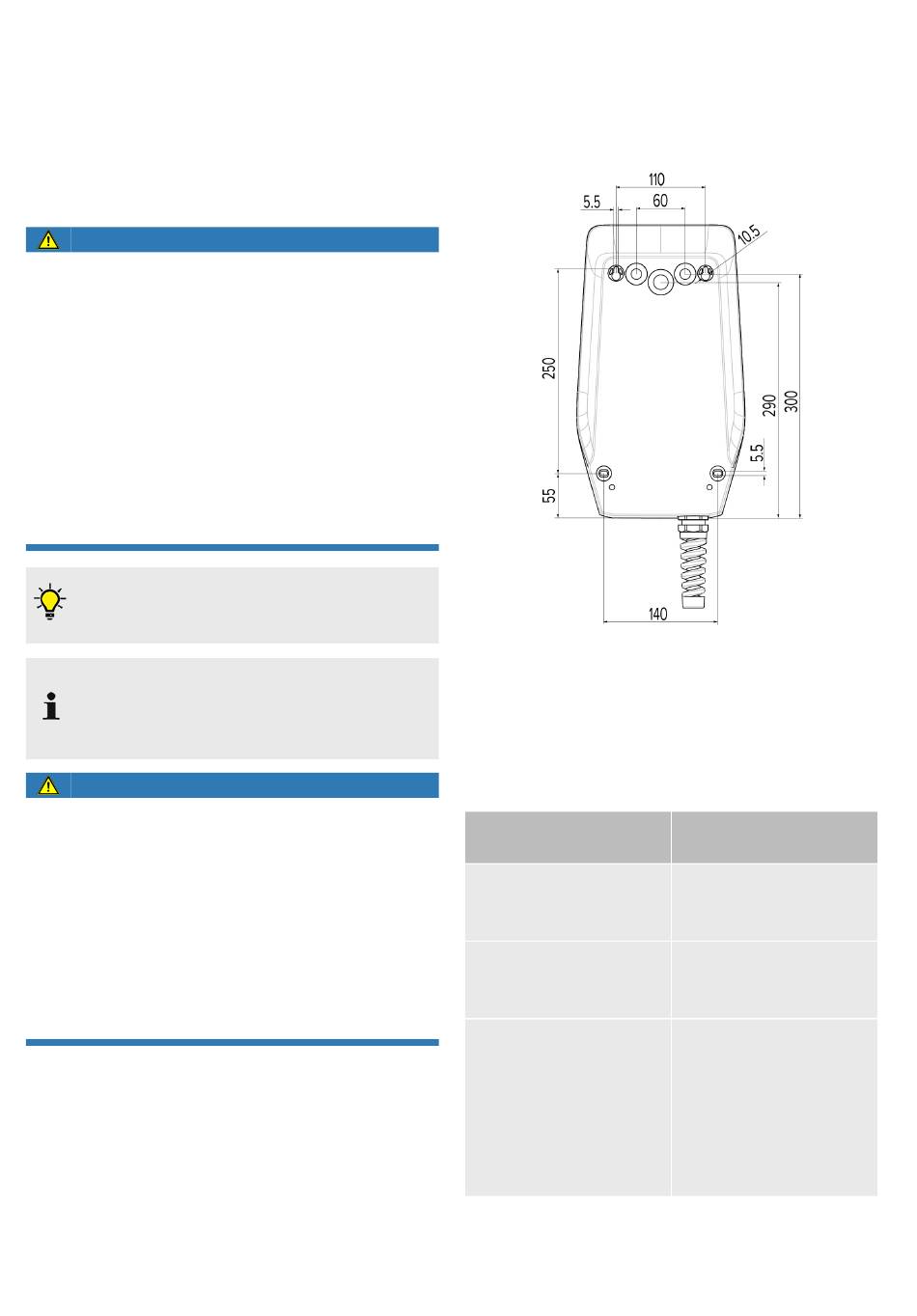

Εικ. 6: Διαστάσεις διάτρησης [mm]
u Διανοίξτε την απαιτούμενη είσοδο καλωδίου
στο σημείο θραύσης με κατάλληλο εργαλείο.
u Εισαγάγετε την κατάλληλη διαφραγματική εί-
σοδο (περιλαμβάνεται στον παραδιδόμενο εξο-
πλισμό) στην εκάστοτε είσοδο καλωδίου.
Εισαγωγή καλωδίου
Επάνω και κάτω πλευ-
ρά
Πίσω πλευρά
Μόνο για την παραλλα-
γή AMTRON® Compact
2.0 22 και το καλώδιο
τροφοδοσίας με εξω-
τερική διάμετρο
≥ 17 mm: επάνω και
κάτω πλευρά
Κατάλληλη διαφραγμα-
τική είσοδος
Διαφραγματική είσο-
δος με διάταξη ανα-
κούφισης εφελκυσμού
Διαφραγματική είσο-
δος χωρίς διάταξη ανα-
κούφισης εφελκυσμού
n Προσαρμογέας
M25 /M32
n Κόντρα παξιμάδι
n Βιδωτός σύνδεσμος
M32
Ροπή σύσφιξης: 3 Nm
