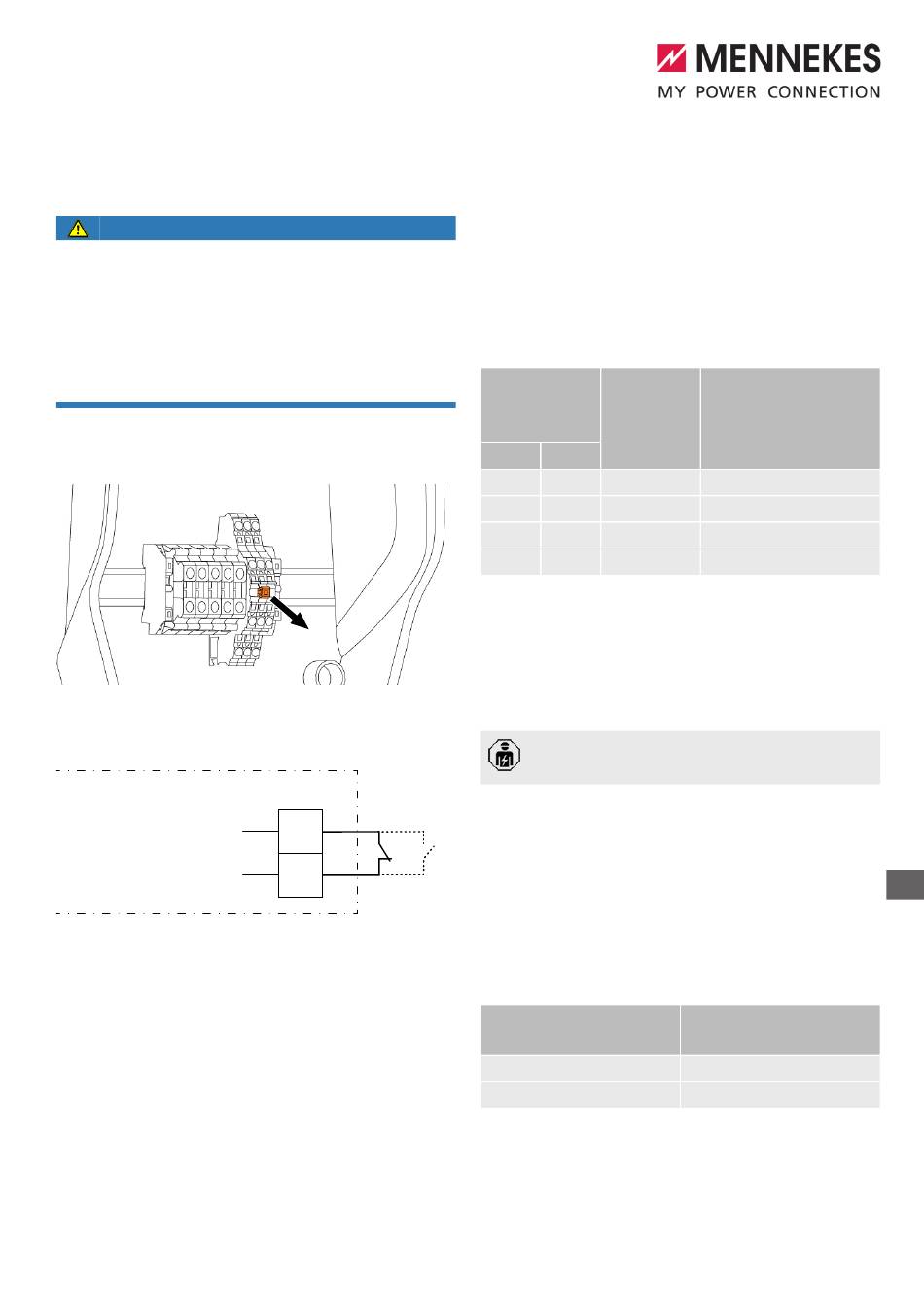

Jungimo kontakto elektros prijungimas
DĖMESIO
Materialinė žala dėl neteisingo instaliavimo
Neteisingai instaliavus jungimo kontaktą, gaminys
gali būti sugadintas arba gali sutrikti jo funkcija.
Instaliuojant laikytis tokių reikalavimų:
u Pasirinkti tinkamą linijų tiesimą, kad būtų
išvengta trukdžių įtakos.
Pristatymo metų prie žeminimo įeities yra įstatytas
tiltas. Jį prieš tai reikia išimti.
Pav. 11: Tiltą išimti
u Tiltą išimti.
12 V DC, 8 mA
Žeminimo įeitis
Pav. 12: Esminis jungimo paveikslėlis: išorinio
jungimo kontakto prijungimas (standartinis
nustatymas: NC)
u Instaliuoti išorinį jungimo kontaktą.
u Nuimti linijų izoliaciją.
u Nuo gyslų nuimti10 mm izoliacijos.
u Gyslas prijungti prie gnybtų 3 ir 4 (XG1).
u Atkreipti dėmesį į žeminimo įeities jungimo
duomenis.
1 „4 Techniniai duomenys" [} 10]
XG1
3
NC
NO
4
Konfigūracija
Per DIP jungiklius 4 ir 5 vietoje S2 galima nustatyti
turimą sumažintą krovimo srovęs, jei jungimo
kontaktas bus valdomas ties žeminimo įvestimi.
Krovimo srovė procentine dalimi, priklausomai nuo
nustatytos maksimalios krovimo srovės, bus
sumažinta.
DIP jungiklio
Maks.
nustatymas
įkrovimo
(vieta S2)
srovės
procentas
4
5
OFF
OFF
0 %
OFF
ON
25 %
ON
OFF
50 %
ON
ON
75 %
* Krovimo procedūrai visada yra bent 6 A. Jei
paskaičiuota sumažinta krovimo srovė yra mažesnė
nei 6 A, ji suapvalinama.
6.2.2 Įgaliojimas per leidimo įvestį
Dabus šiame skyriuje gali atlikti tik elektros
srities specialistai.
Gaminys turi leidimo įvestį krovimo procedūros
įgaliojimui. Tam tikslui reikia įmontuoti išorinį
jungimo kontaktą ir jį prijungti prie leidimo įvesties.
Jungimo kontaktas gali, pvz., būti raktinis jungiklis
(pastovus signalas) arba mygtukas (impulsinis
signalas).
Pastovus signalas (standartinis nustatymas):
Būsena jungimo
kontaktas
atidaryta
uždaryta
Sumažinta krovimo
srovė (pavyzdys:
maks. krovimo srovė
= 10 A)
0 A
6 A *
6 A *
7,5 A *
Būsena įgaliojimas
Įgaliojimas neatliktas
Įgaliojimas atliktas
LT
19
