De M.2 2280 SSD installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
OPMERKING:
De volgende procedure geldt alleen voor computers die worden geleverd met een geïnstalleerde M.2 2280 SSD.
OPMERKING:
De M.2-kaart die in het M.2-slot is geïnstalleerd, is afhankelijk van de bestelde configuratie. Ondersteunde
kaartconfiguraties:
● M.2 2230 SSD + 2230-montagebeugel
● M.2 2280 SSD

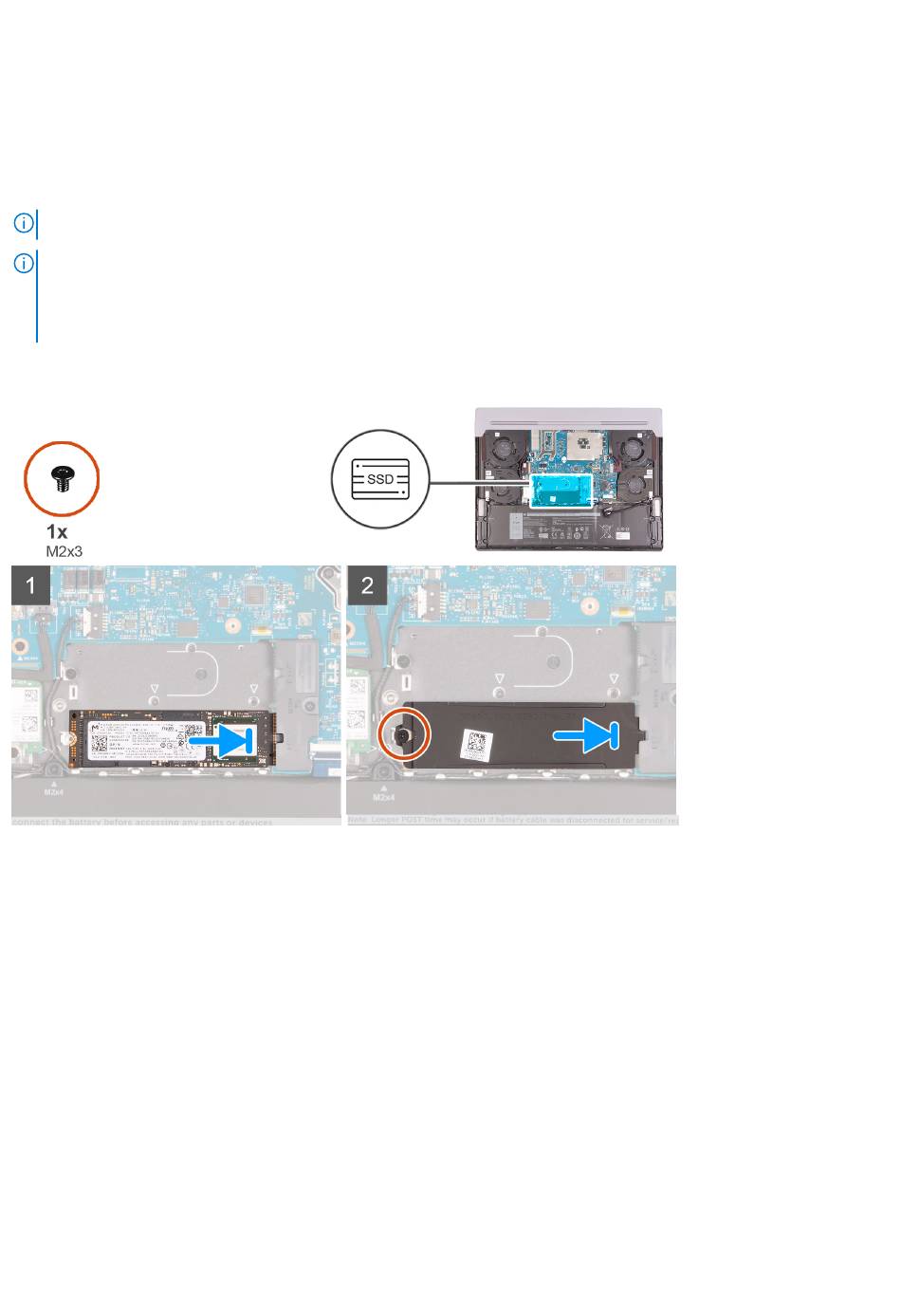

De volgende afbeelding(en) geeft/geven de locatie van de SSD aan en biedt/bieden een visuele weergave van de installatieprocedure.
Stappen
1. Lijn de uitsparing op de SSD uit met het lipje op de slot.
2. Schuif de SSD onder een hoek in het slot van de SSD.
3. Schuif het thermische SSD-schild in het SSD-slot.
4. Lijn het schroefgat op het thermische SSD-schild uit met het schroefgat op de SSD en de palmsteun- en toetsenbordeenheid.
5. Plaats de schroef (M2x3) terug waarmee het thermische schild van de M.2 2280-SSD aan de SSD en de palmsteun- en
toetsenbordeenheid wordt bevestigd.
Vervolgstappen
1. Installeer de onderplaat.
2. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
