Stappen

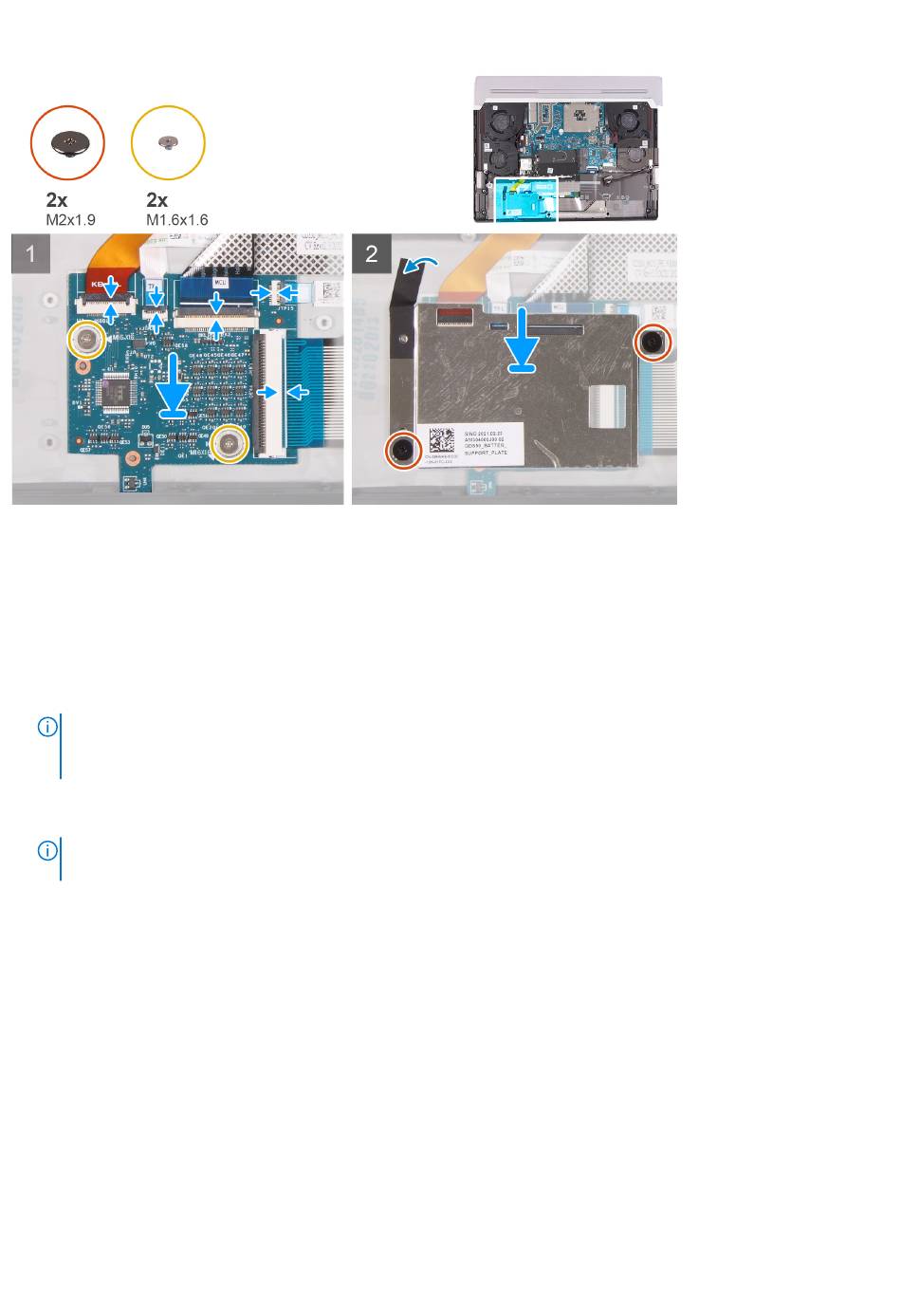

1. Gebruik de uitlijnpunten om de toetsenbordcontrollerkaart in het slot op de palmsteun- en toetsenbordeenheid te plaatsen.
2. Plaats de twee schroeven (M1.6x1.6) terug waarmee de toetsenbordcontrollerkaart aan de palmsteun- en toetsenbordeenheid wordt
bevestigd.
3. Schuif de toetsenbordkabel in de connector op toetsenbordcontrollerkaart en sluit de vergrendeling om de kabel vast te zetten.
4. Schuif de touchpadkabel in de connector op toetsenbordcontrollerkaart en sluit de vergrendeling om de kabel vast te zetten.
5. Schuif de kabel van de toetsenbordcontrollerkaart in de connector op de toetsenbordcontrollerkaart en sluit de vergrendeling om de
kabel te vergrendelen.
OPMERKING:
De vervangende toetsenbordcontrollerkaart wordt mogelijk geleverd met de kabel van de
toetsenbordcontrollerkaart die al is aangesloten. Sluit in dat geval de kabel van de toetsenbordcontrollerkaart aan op de connector
op de systeemkaart nadat u de oude kabel van de toetsenbordcontrollerkaart hebt losgekoppeld van de systeemkaart.
6. Schuif de kabel van de touchpadverlichting in de connector op toetsenbordcontrollerkaart en sluit de vergrendeling om de kabel vast
te zetten.
OPMERKING:
Afhankelijk van de bestelde configuratie, kan de computer worden geleverd met een kabel voor de
touchpadverlichting.
7. Schuif de kabel van de toetsenbordverlichting in de connector op de toetsenbordcontrollerkaart en sluit de vergrendeling om de kabel
vast te zetten.
8. Lijn de schroefgaten op de beugel van de toetsenbordcontrollerkaart uit met de schroefgaten op de toetsenbordcontrollerkaart en de
palmsteun- en toetsenbordeenheid.
9. Plaats de twee schroeven (M2x1.9) terug waarmee de beugel van de toetsenbordcontrollerkaart aan de toetsenbordcontrollerkaart en
de palmsteun- en toetsenbordeenheid is bevestigd.
10. Bevestig de tape waarmee de toetsenbordcontrollerkaart aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
Vervolgstappen
1. Installeer de batterij.
2. Installeer de onderplaat.
3. Volg de procedure in
Nadat u in de computer hebt
48
Onderdelen verwijderen en plaatsen
gewerkt.
