1. Draai de systeemkaarteenheid om.
2. Koppel de kabels van de linker- en rechterventilator los van de systeemkaart.
3. Verwijder in omgekeerde volgorde (8>7>6>5>4>3>2>1) de acht schroeven (M2x3), waarmee de ventilator- en koelplaateenheid wordt
vastgezet aan de systeemkaart.
4. Til de ventilator en de koelplaateenheid weg van de systeemkaart.
De ventilator- en koelplaateenheid plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak
OPMERKING:
Wanneer u dit onderdeel installeert, raadpleegt u het techsheet dat bij de servicekit is gebundeld. Dit is alleen van
toepassing op computers met de volgende Graphics Processing Unit (GPU)-configuraties waarop Element 31-vet wordt toegepast op
de CPU.
● NVIDIA GeForce RTX 3060
● NVIDIA GeForce RTX 3070Ti
● NVIDIA GeForce RTX 3080Ti
OPMERKING:
Er is al vooraf vet op de nieuwe thermische eenheid aangebracht. Breng GEEN extra vet aan.

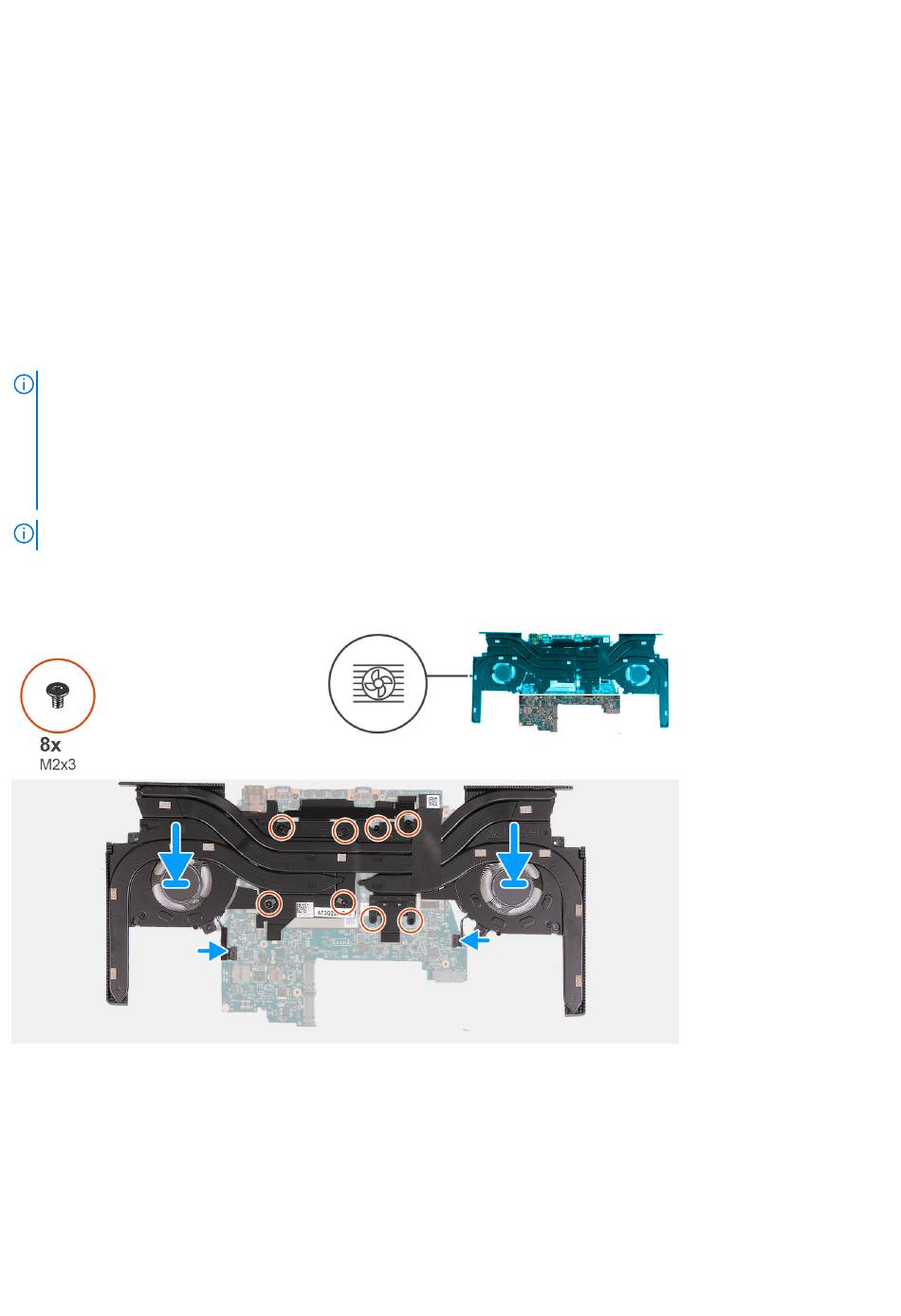

De volgende afbeelding(en) geeft/geven de locatie van de ventilator- en koelplaateenheid aan en biedt/bieden een visuele weergave van
de installatieprocedure.
Stappen
1. Lijn de ventilator- en koelplaateenheid uit en plaats die op de systeemkaart.
2. Lijn de schroefgaten in de ventilator en koelplaat uit met de schroefgaten op de systeemkaart.
3. Vervang in volgorde (1>2>3>4>5>6>7>8) de acht schroeven (M2x3), waarmee de ventilator- en koelplaateenheid op de systeemkaart
wordt bevestigd.
4. Sluit de kabels van de linker- en rechterventilator aan op de systeemkaart.
