OPMERKING:
Afhankelijk van de bestelde configuratie, kan de computer worden geleverd met een kabel voor de
touchpadverlichting.
12. Open de vergrendeling en koppel de touchpadkabel los van de touchpad.
13. Vouw de touchpadkabel om.
14. Verwijder de twee schroeven (M2x1.9) waarmee de touchpad aan de palmsteun- en toetsenbordeenheid is bevestigd.
15. Verwijder de vijf schroeven (M1.2x1.5) waarmee de touchpad aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
16. Til de touchpad weg van de palmsteun- en toetsenbordeenheid.
De touchpad plaatsen
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens het installatieproces uit te voeren.
Over deze taak

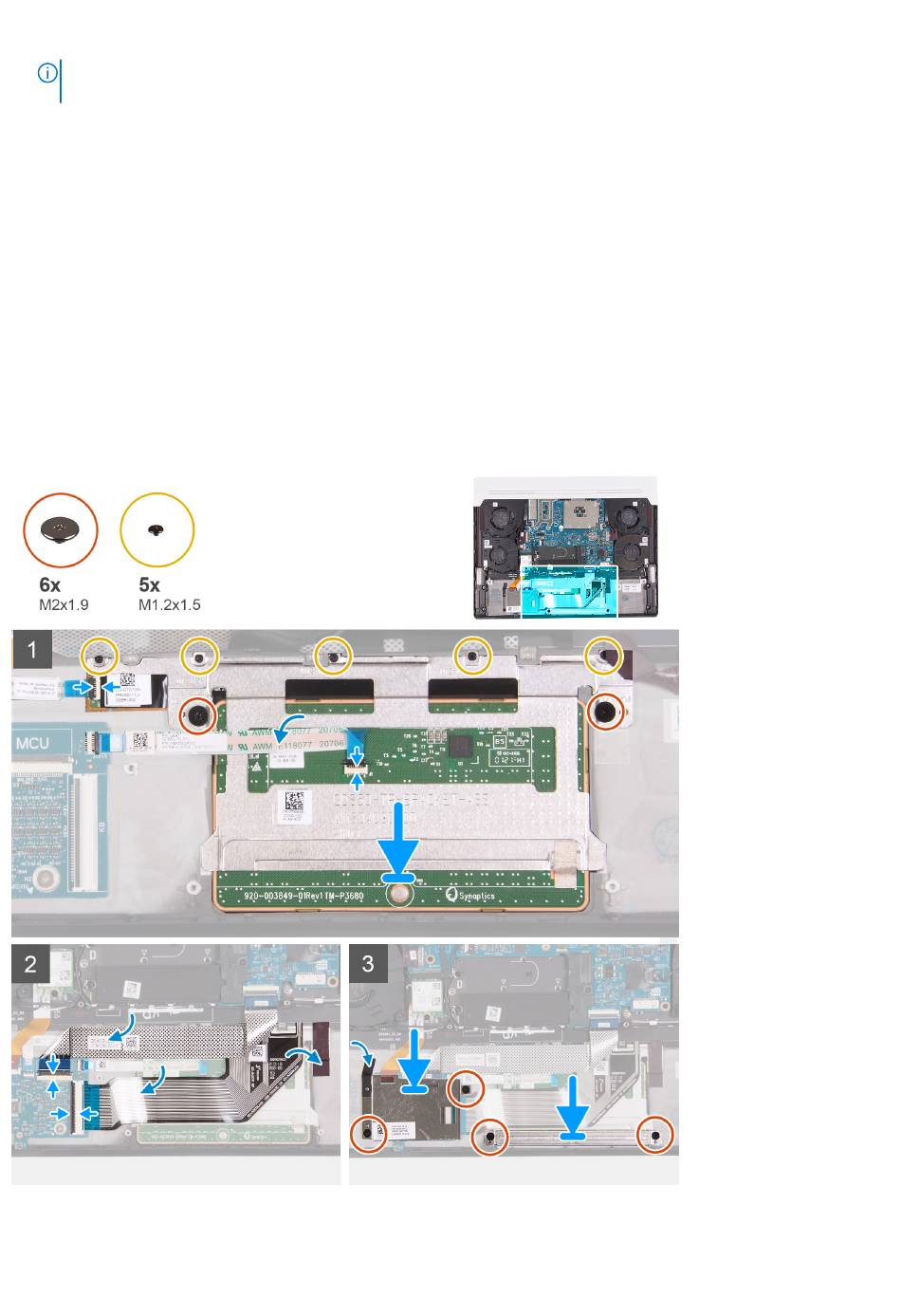

De volgende afbeelding(en) geeft/geven de locatie van de touchpad aan en biedt/bieden een visuele weergave van de
installatieprocedure.
Onderdelen verwijderen en plaatsen
45
