Stappen

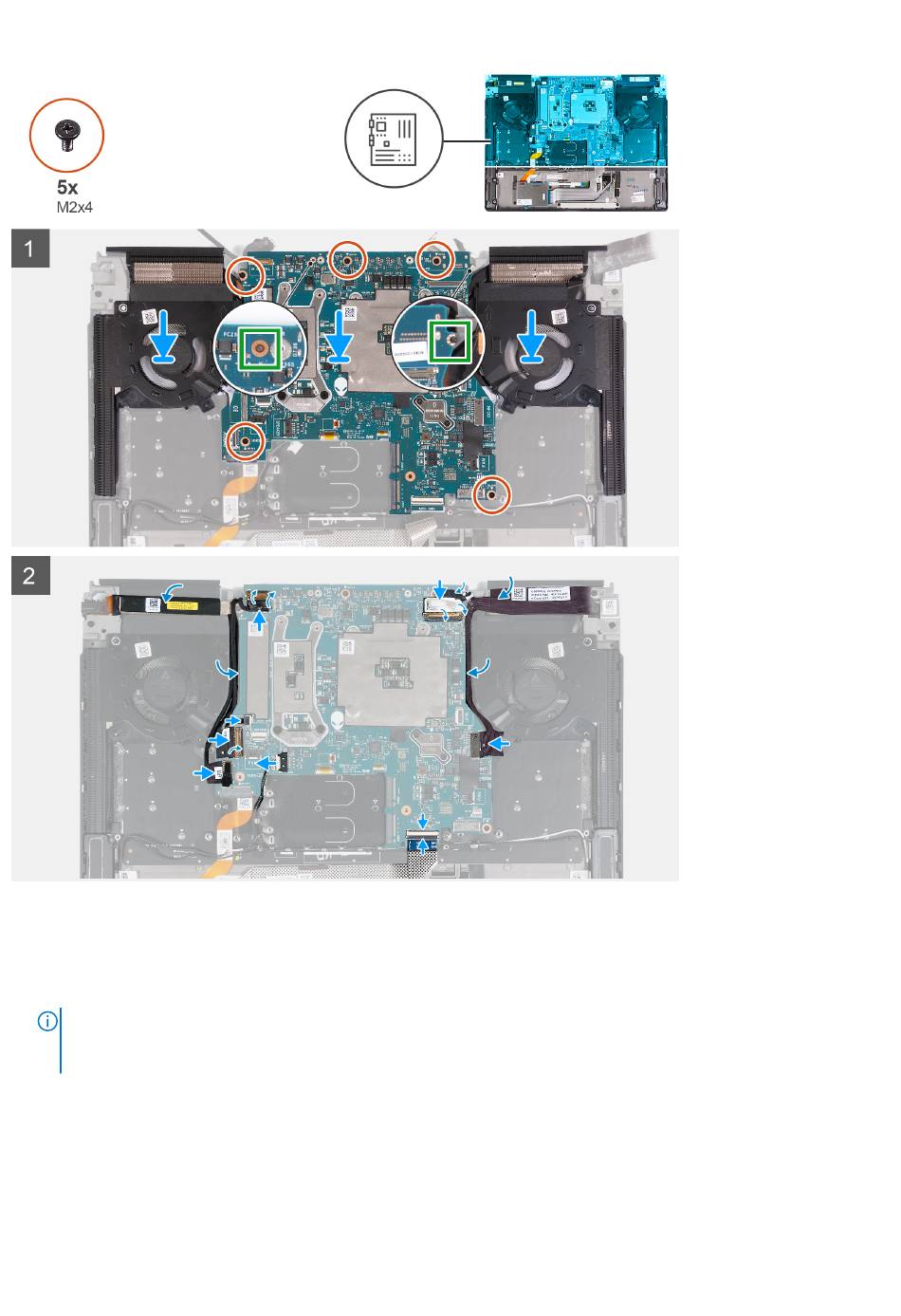

1. Draai de systeemkaart om.
2. Plaats de
ventilator en de
3. Draai de systeemkaarteenheid om en plaats deze op de palmsteun- en toetsenbordeenheid.
OPMERKING:
Wanneer u de systeemkaarteenheid installeert, dient u de systeemkaarteenheid uit te lijnen met de
uitlijningspunten op de palmsteun- en toetsenbordeenheid en de uitbreidingen op de koelplaat met de bovenkant van de
palmsteun- en toetsenbordeenheid.
4. Lijn de schroefgaten op de systeemkaarteenheid uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
5. Plaats de vijf schroeven (M2x4) terug waarmee de systeemkaarteenheid aan de palmsteun- en toetsenbordeenheid wordt bevestigd.
6. Bevestig de beeldschermkabel op de systeemkaart.
7. Schuif de beeldschermkabel in de connector op de systeemkaart en sluit de vergrendeling om de kabel vast te zetten.
8. Bevestig de beeldschermkabel met de tape op de systeemkaart.
koelplaateenheid.
Onderdelen verwijderen en plaatsen
53
