I/O-kaart
De I/O-kaart verwijderen (voor computers die worden geleverd met
alleen WLAN-ondersteuning)
WAARSCHUWING:
De informatie in deze verwijderingssectie is alleen bedoeld voor geautoriseerde servicetechnici.
OPMERKING:
De informatie in dit gedeelte over verwijdering is alleen van toepassing op computers die worden geleverd met alleen
WLAN-ondersteuning.
Vereisten
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de onderplaat.
3. Verwijder de beeldschermeenheid.
Over deze taak

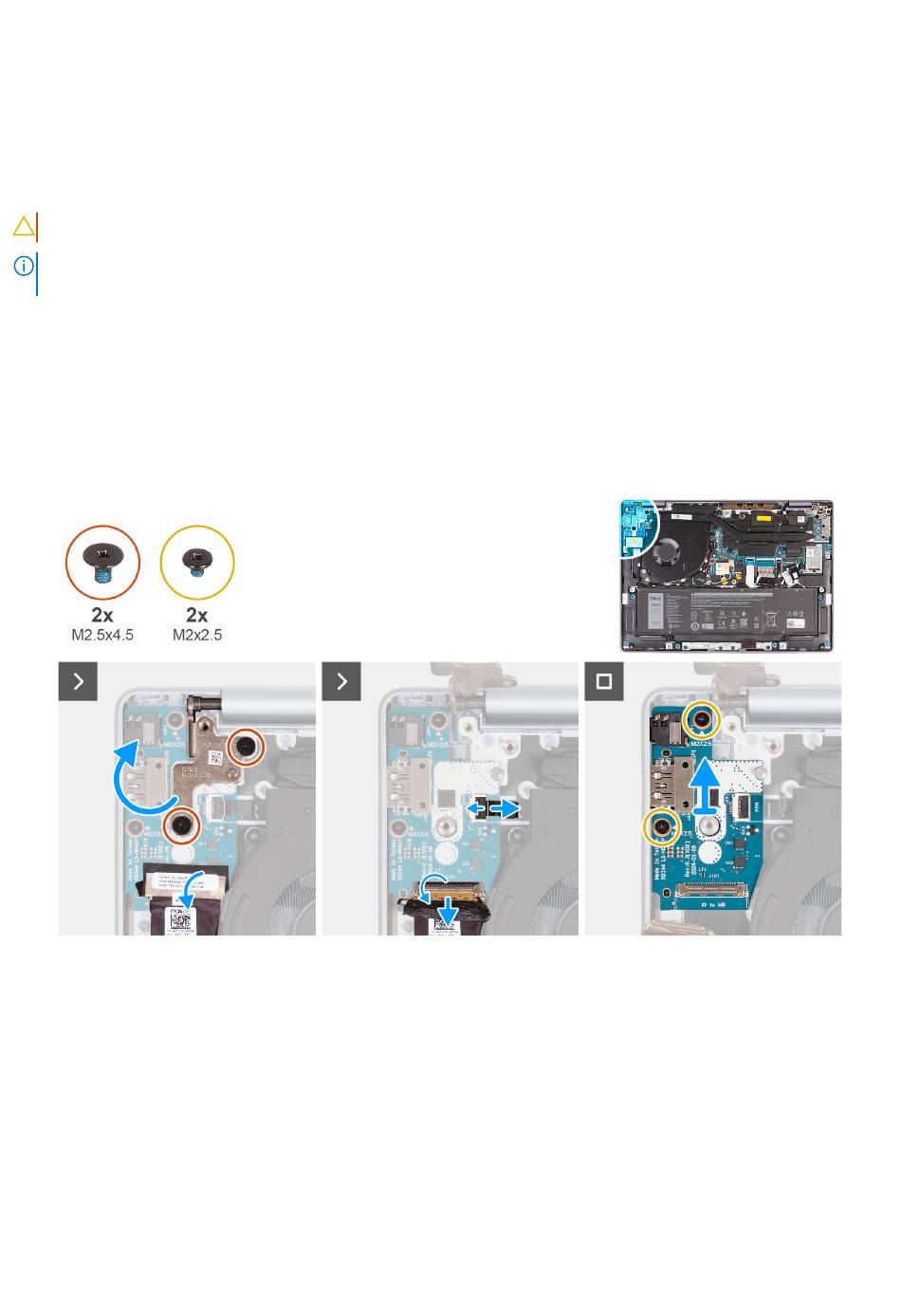

De volgende afbeeldingen geven de locatie van de I/O-kaart aan en bieden een visuele weergave van de verwijderingsprocedure.
Afbeelding 82. De I/O-kaart verwijderen (voor computers die worden geleverd met alleen WLAN-ondersteuning)
Stappen
1. Verwijder de twee schroeven (M2.5x4.5) waarmee het rechterbeeldschermscharnier aan de palmsteun- en toetsenbordeenheid is
bevestigd.
2. Til het rechterbeeldschermscharnier op en open het onder een hoek van 90 graden vanaf de polssteun- en toetsenbordeenheid.
3. Verwijder de tape die de kabel van de I/O-kaart aan de connector (JIO1) op de I/O-kaart bevestigt.
4. Open de vergrendeling en koppel de kabel van de I/O-kaart los van de connector (JIO1) op de I/O-kaart.
5. Voor computers waarop een vingerafdruklezer is geïnstalleerd opent u de vergrendeling en koppelt u de kabel van de vingerafdruklezer
los van de connector (JFP1) op de I/O-kaart.
6. Verwijder de twee schroeven (M2x2.5) waarmee de I/O-kaart op de polssteun- en toetsenbordeenheid wordt bevestigd.
7. Schuif en til de I/O-kaart voorzichtig onder een hoek op, beweeg deze weg van de poortslots en verwijder deze vervolgens uit de
palmsteun- en toetsenbordeenheid.
