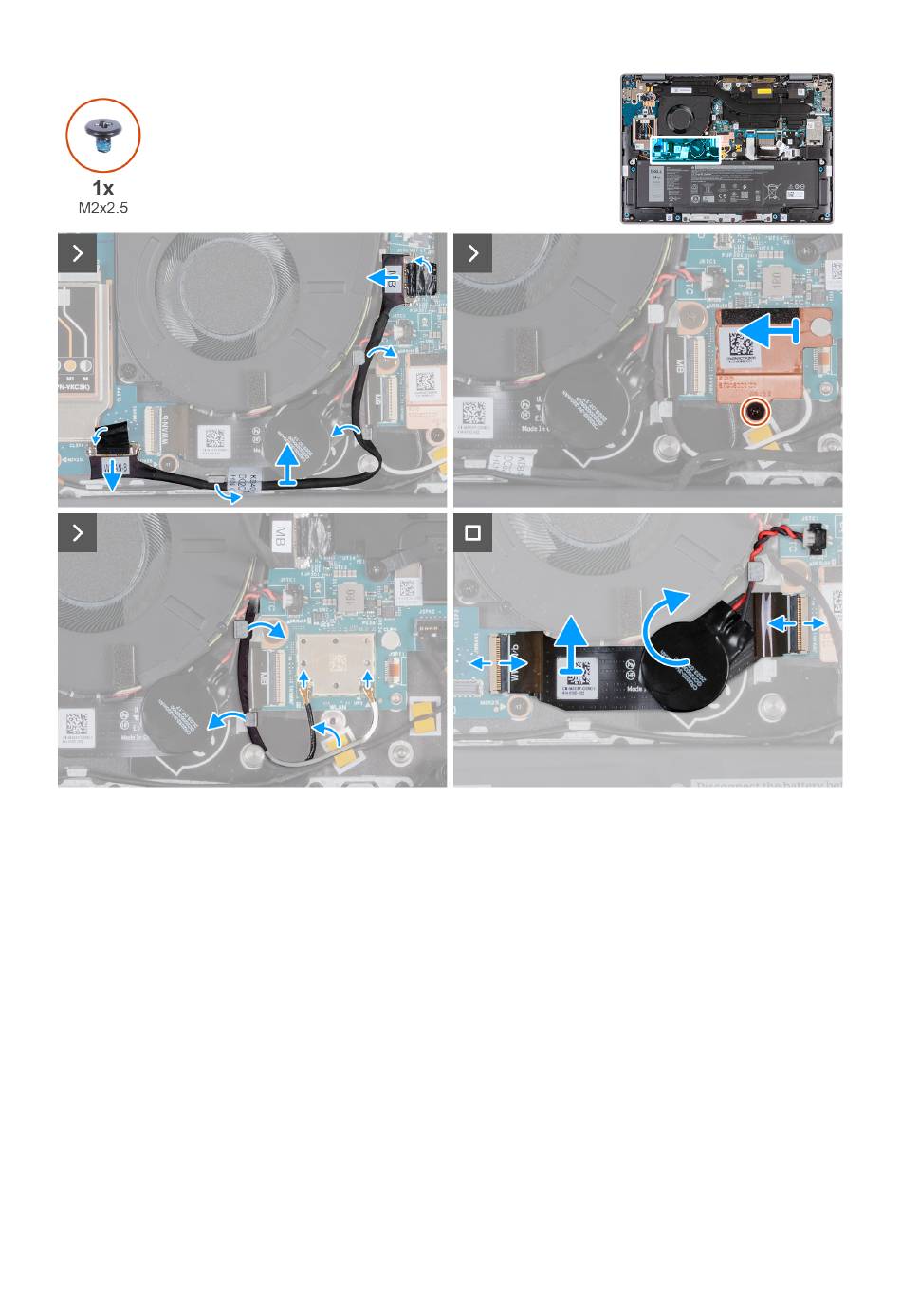

Afbeelding 56. De FPC-kabel van de I/O-kaart verwijderen
Stappen
1. Gebruik het treklipje om de kabel van de I/O-kaart los te koppelen van de connector (JIO1) op de systeemkaart.
2. Verwijder de kabel van de luidsprekerkaart uit de kabelgeleiders op de polssteun- en toetsenbordeenheid.
3. Verwijder de schroef (M2x2.5) waarmee het thermische schild van de WLAN-kaart op de systeemkaart is bevestigd.
4. Schuif het thermische schild van de WLAN-kaart naar links en til het schild van de systeemkaart.
5. Koppel de WLAN-antennekabels los van de connectoren (B en W) op de WLAN-antennemodule.
6. Verwijder de WLAN-antennekabels uit de kabelgeleiders op de polssteun- en toetsenbordeenheid.
7. Verwijder de FPC-kabel van de I/O-kaart uit de kabelgeleider onder de knoopcelbatterij.
8. Maak de knoopcelbatterij los van de FPC-kabel van de I/O-kaart.
9. Open de vergrendeling en koppel de FPC-kabel van de I/O-kaart los van de connector (JWWAN1) op de I/O-kaart.
10. Open de vergrendeling en koppel het andere uiteinde van de FPC-kabel van de I/O-kaart los van de connector (JWWAN1) op de
systeemkaart.
11. Til de FPC-beugel van de I/O-kaart van de computer.
80
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
