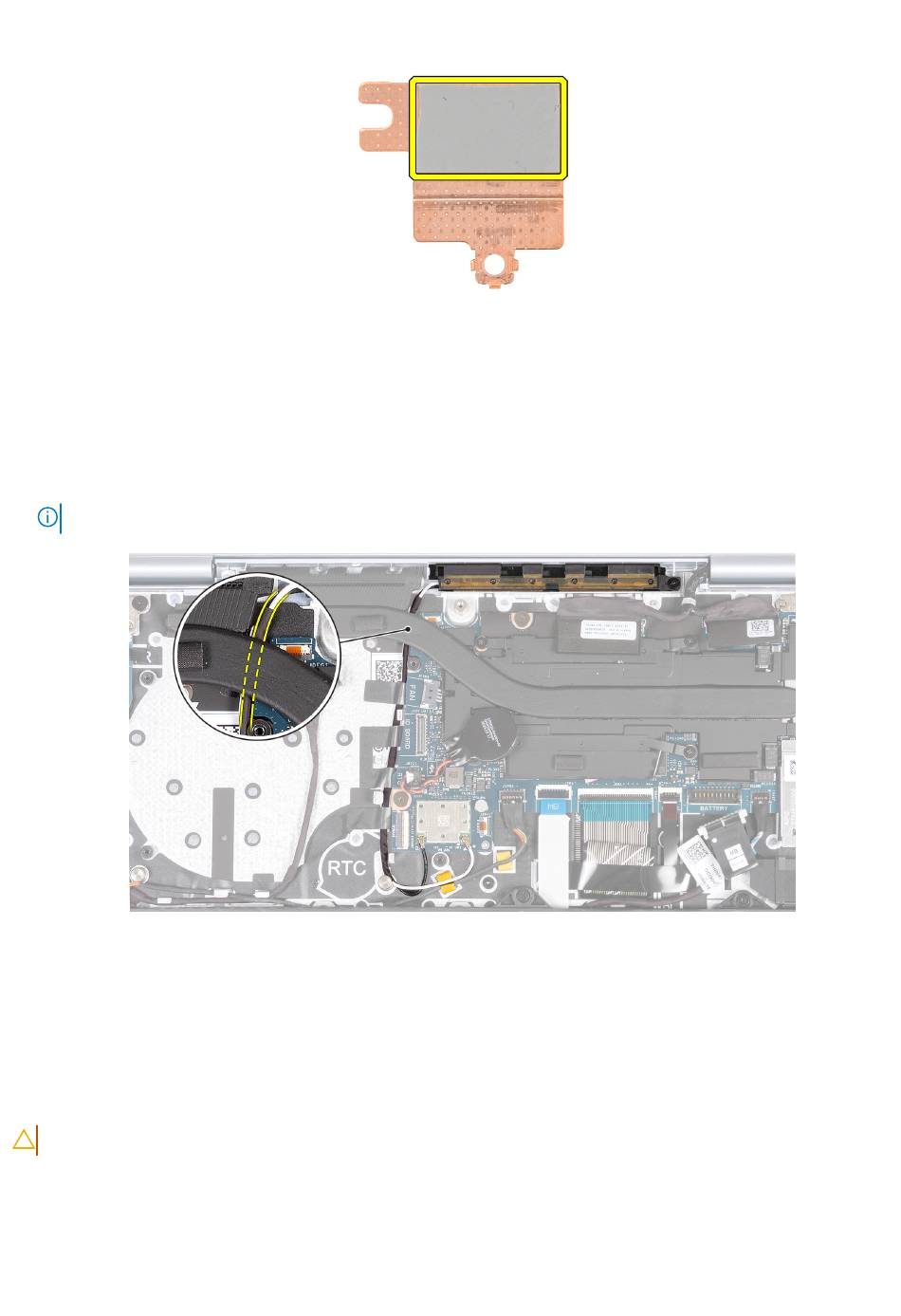

Afbeelding 59. Thermische pad onder het thermische schild van de WLAN-kaart
3. Koppel de WLAN-antennekabels los van de connectoren (B en W) op de WLAN-module.
4. Koppel de I/O-kabel (MB) los van de connector (JIO1) op de systeemkaart.
5. Verwijder de knoopcelbatterij en verplaats deze, samen met de kabel, via de kabelgeleiders op de polssteun- en toetsenbordeenheid.
6. Verwijder de mylar waarmee de WLAN-antennekabels aan de polssteun- en toetsenbordeenheid worden bevestigd.
7. Verwijder de schroef (M2x2.5) waarmee de WLAN-antennemodule aan de polssteun- en toetsenbordeenheid wordt bevestigd.
8. Verwijder de WLAN-antennekabels uit de kabelgeleiders op de polssteun- en toetsenbordeenheid.
OPMERKING:
Zorg ervoor dat u de antennekabels uit de kabelgeleiders onder de koelplaat verwijdert.
Afbeelding 60. WLAN-antennekabels verwijderen
9. Til de WLAN-antennemodule weg van de polssteun- en toetsenbordeenheid en zorg ervoor dat u de WLAN-antennekabels door de
kabelgeleider onder de koelplaat leidt.
De WLAN-antennemodule plaatsen (voor computers die worden
geleverd met alleen WLAN-ondersteuning)
WAARSCHUWING:
De informatie in deze installatiesectie is alleen bedoeld voor geautoriseerde servicetechnici.
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
84
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
