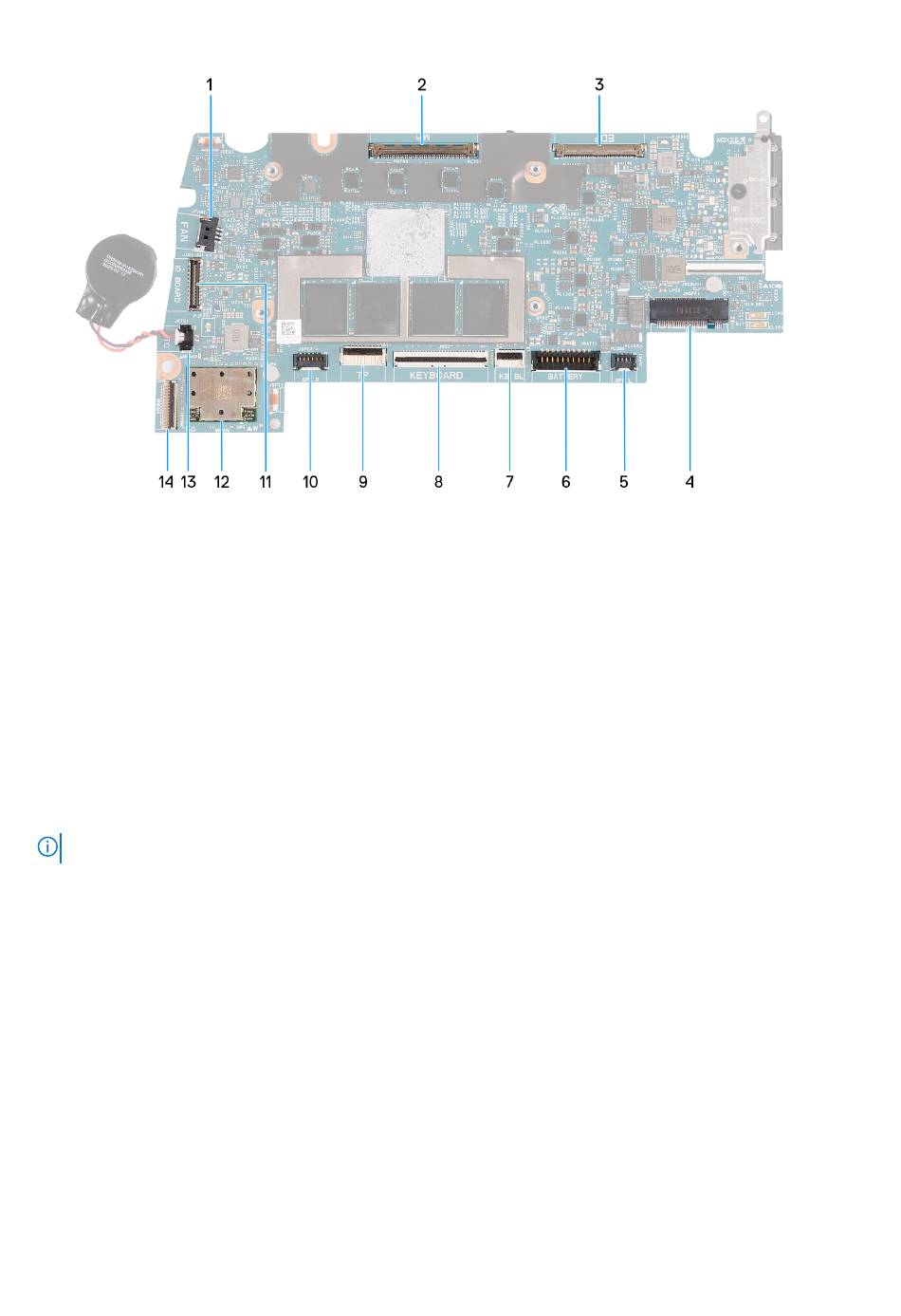

Afbeelding 96. Systeemkaartconnectoren
1. Connector van ventilatorkabel (JFAN1)
2. Connector van camerakabel (MIPI)
3. Connector van beeldschermkabel (EDP)
4. Slot van solid-state drive (SSD)
5. Connector van linkerluidsprekerkabel (JSPK1)
6. Connector van batterijkabel (JBATT1)
7. Connector van kabel van toetsenbordverlichting (JKBBL1)
8. Connector van toetsenbordkabel (JKB1)
9. Connector van kabel voor touchpad (JTP1)
10. Connector van rechterluidsprekerkabel (JSPK2)
11. Connector van kabel van I/O-kaart (JIO1)
12. WLAN-module
13. Connector van knoopcelbatterij (JRTC1)
OPMERKING:
De vervangende systeemkaart wordt geleverd met de knoopcelbatterij aangesloten.
14. Connector voor FPC-kabel van I/O-kaart (JWWAN1)
De volgende afbeeldingen geven de locatie van de systeemkaart aan en bieden een visuele weergave van de verwijderingsprocedure.
