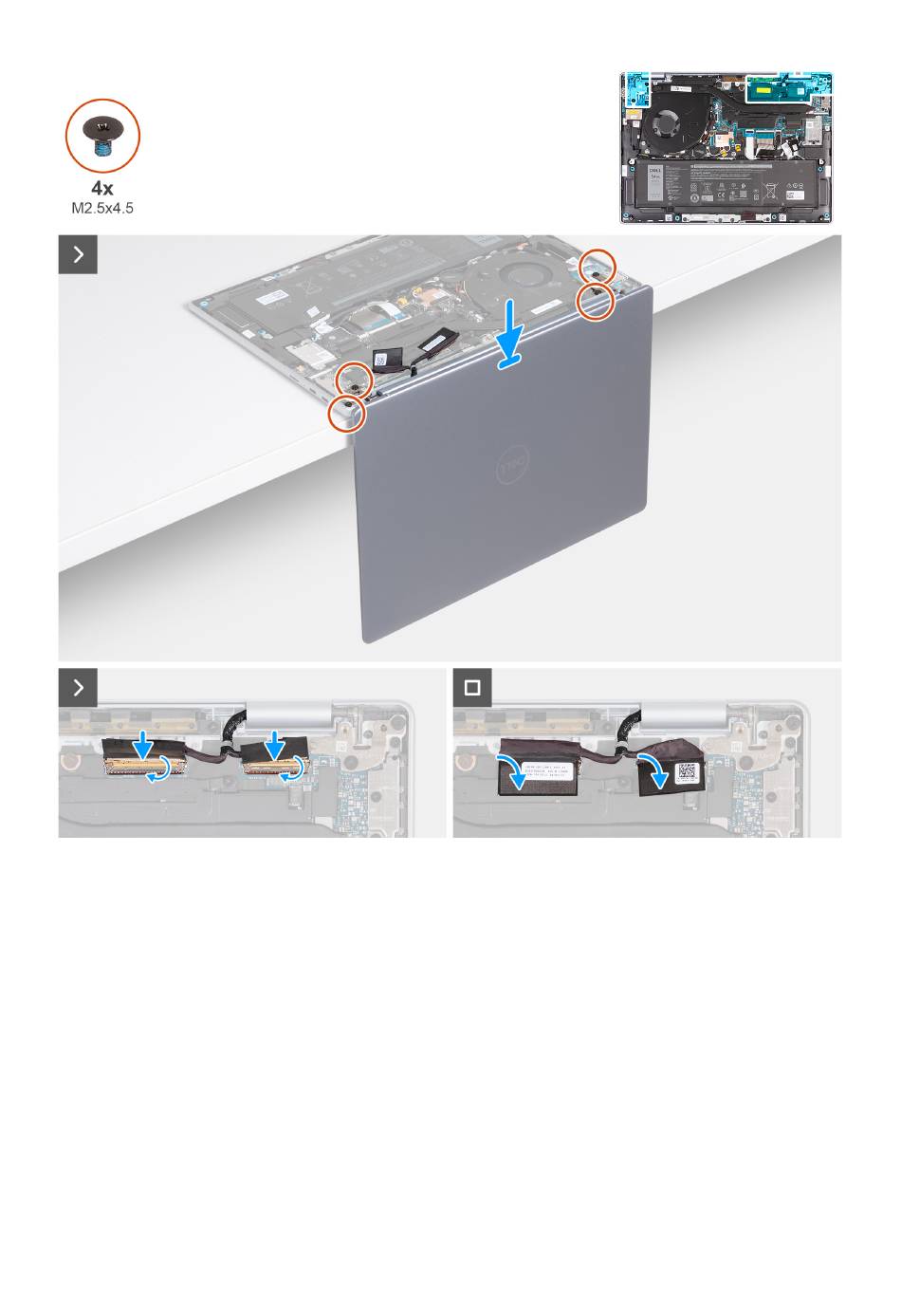

Afbeelding 76. De beeldschermeenheid plaatsen (voor computers die worden geleverd met alleen WLAN-ondersteuning)
Stappen
1. Plaats de palmsteun- en toetsenbordeenheid op de rand van een platte tafel.
2. Open de scharnieren van de beeldschermeenheid onder een hoek van 90 graden.
3. Lijn de schroefgaten op de beeldschermscharnieren uit met de schroefgaten op de palmsteun- en toetsenbordeenheid.
4. Plaats de vier schroeven (M2.5x4.5) terug om het linker- en rechterbeeldschermscharnier aan de polssteun- en toetsenbordeenheid te
bevestigen.
5. Sluit de beeldschermkabel aan op de connector (EDP) op de systeemkaart.
6. Sluit de vergrendeling en bevestig de mylar op de beeldschermconnector (EDP) op de systeemkaart.
7. Sluit de camerakabel aan op de cameraconnector (MIPI) op de systeemkaart.
8. Sluit de vergrendeling en bevestig de mylar op de cameraconnector (MIPI) op de systeemkaart.
Vervolgstappen
1. Installeer de onderplaat.
2. Volg de procedure in
Nadat u in de computer hebt
gewerkt.
98
FRU's (op locatie te vervangen onderdelen) verwijderen en installeren
