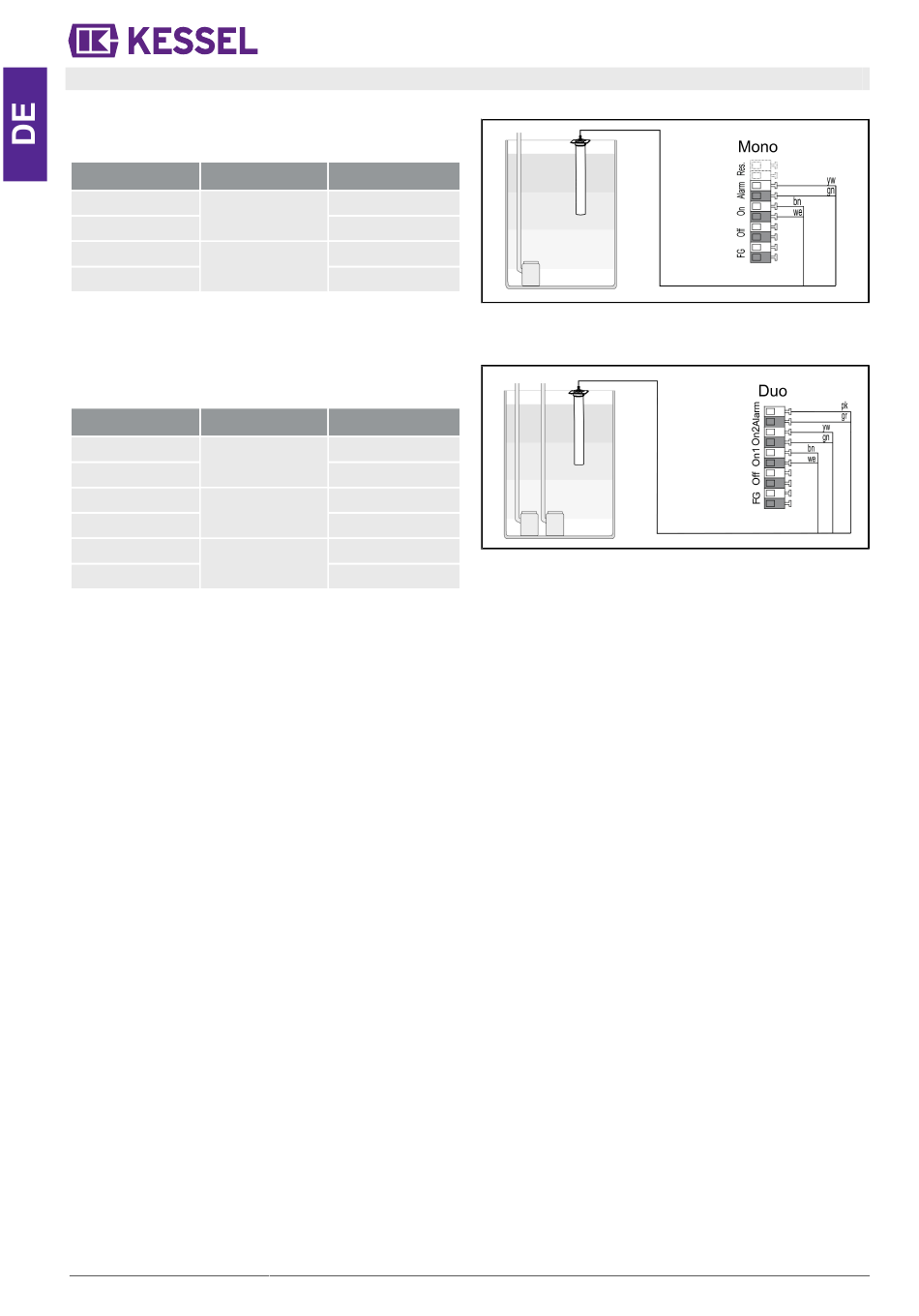

4.5.1.2 Membrandruckschalter anschließen
Membrandruckschalter Mono-Anlagen
Die Leitungsenden der Membrandruckschalter an Klemmen
(siehe "Abb. 4: Membrandruckschalter Mono") anschließen.
Aderfarbe
Bez. auf Platine
gelb
Alarm
grün
braun
EIN
weiß
Membrandruckschalter Duo-Anlagen
Die Leitungsenden der Membrandruckschalter an Klemmen
(siehe "Abb. 5: Membrandruckschalter Duo") anschließen.
Aderfarbe
Bez. auf Platine
rosa
Alarm
grau
gelb
Ein2
grün
braun
Ein1
weiß
12 / 140
Klemmenfarbe
weiß
blau
weiß
blau
Klemmenfarbe
weiß
blau
weiß
blau
weiß
blau
Abb. 4: Membrandruckschalter Mono
Abb. 5: Membrandruckschalter Duo
