4.5
Collegamento della sensoristica e del comando
Una visione d'insieme dei collegamenti della scheda si trova alla fine di questo capitolo.
4.5.1
Sensori senza requisito ATEX
Sensore di pressione
Se dovesse essere impiegato un sensore di pressione per la
determinazione del livello di riempimento, questo andrà col-
legato come segue.

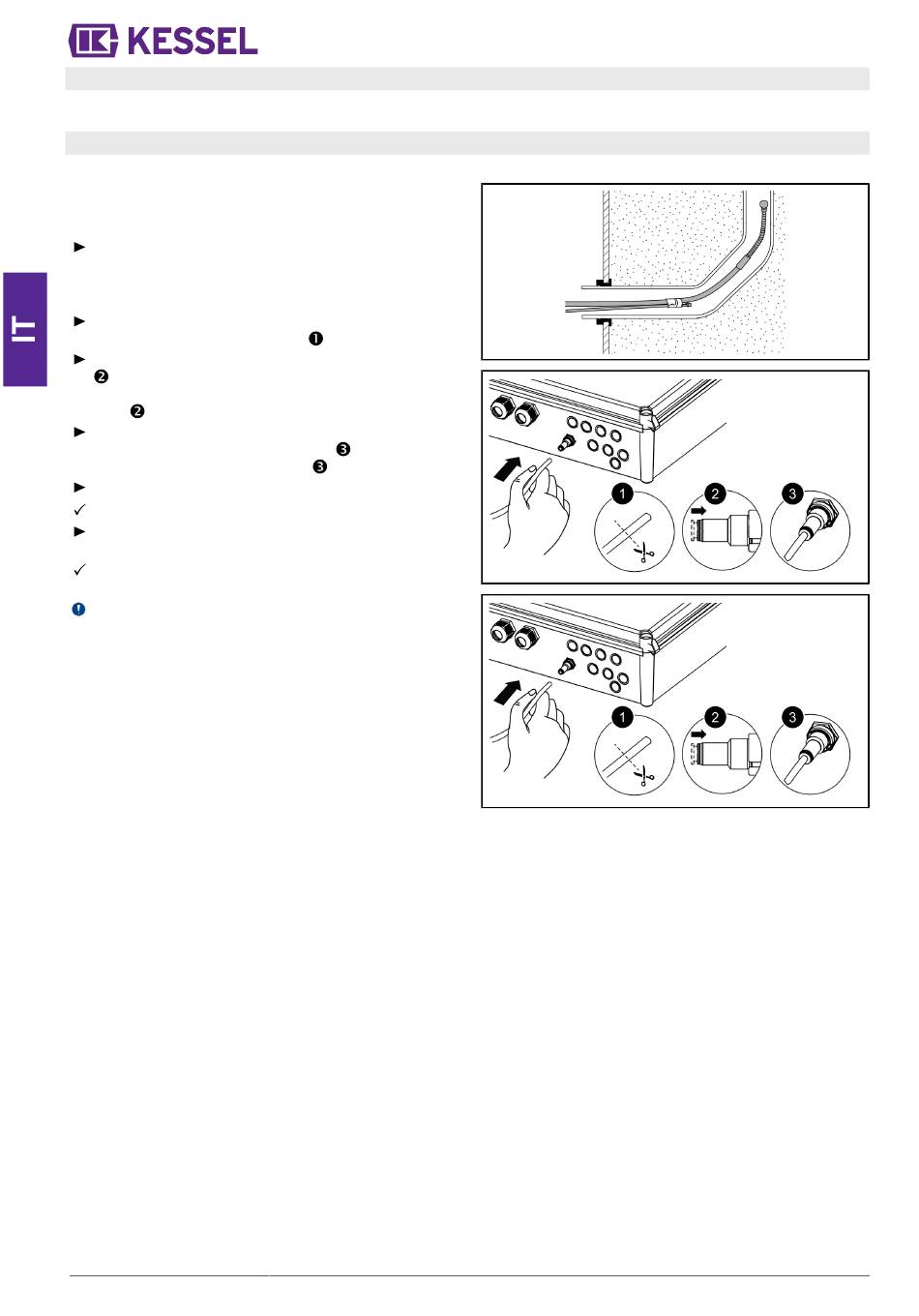

Far passare il tubo flessibile di mandata attraverso il tubo
per cavi con l'aiuto di una sonda, fissando alla sonda l'e-
stremità del tubo flessibile con un raccordo di chiusura a
vite.
Tagliare con precisione l'estremità del tubo di mandata
con il raccordo di chiusura a vite.
Spingere dentro l'anello di sblocco blu e tenerlo premuto.
Ove non disponibile, spingere il tubo flessibile di
mandata sul nipplo di collegamento del condotto di man-
data.
Spingere dentro l'estremità del tubo di mandata fino
all'arresto nel pezzo di collegamento.
nibile, serrare il dado di fissaggio.
Lasciare andare l'anello di sblocco.
Il tubo flessibile di mandata è collegato ermeticamente.
Controllare se il collegamento è saldo tirando legger-
mente il tubo flessibile di mandata.
Posare sempre il tubo flessibile di mandata con una pen-
denza crescente.
In presenza di lunghezze superiori a 10 m o di contro-
pendenza del tubo di mandata, impiegare un kit del com-
pressore per il gorgogliamento dell'aria (codice articolo
28048).
78 / 140
Ove non dispo-
Istruzioni per l'installazione e l'uso
010-532
