4.5
Raccordement des capteurs et de la commande
Un aperçu des raccords de la platine figure à la fin du présent document.
4.5.1
Capteurs sans requête ATEX

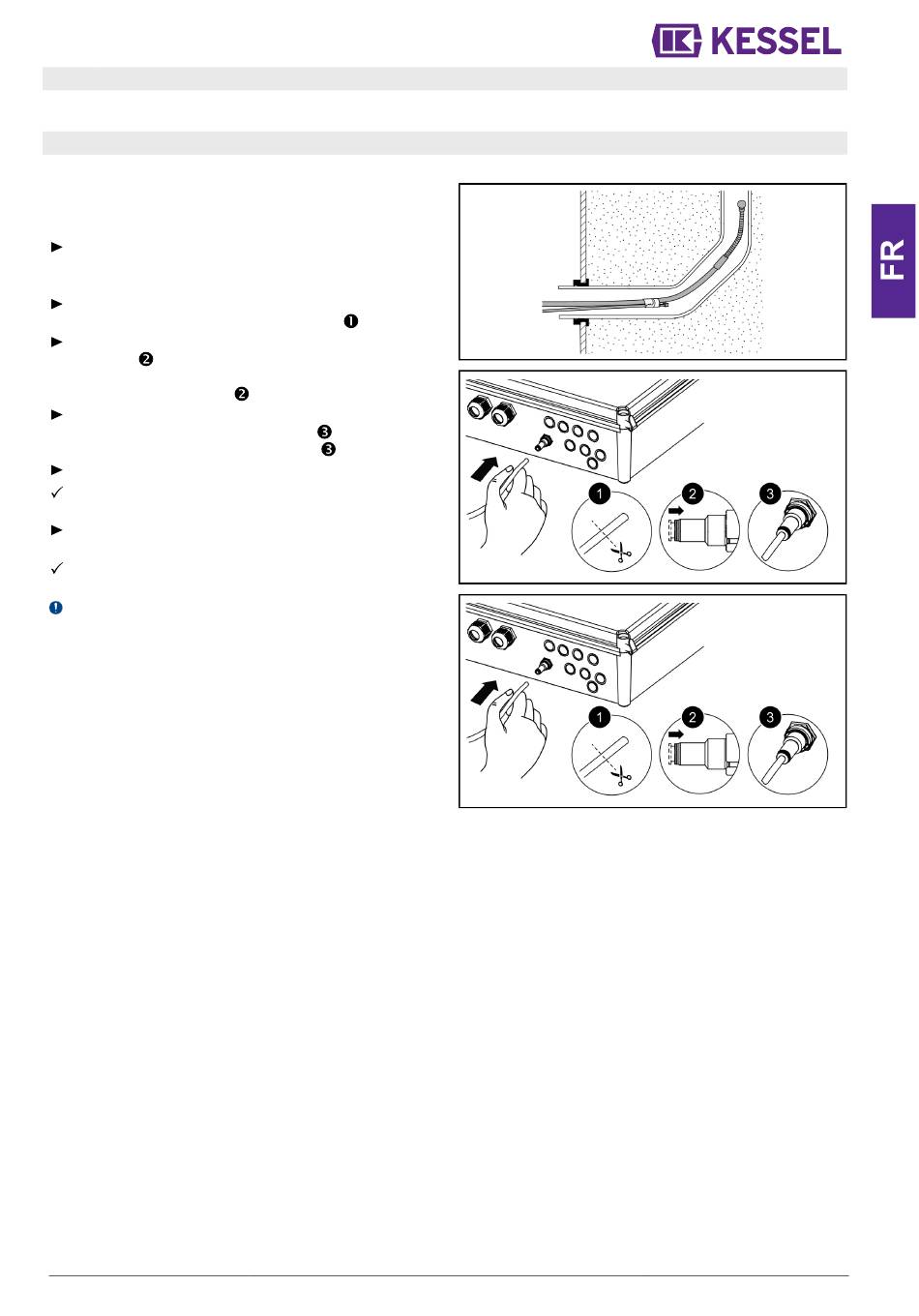

Capteur de pression
S'il est prévu d'utiliser un capteur de pression pour détermi-
ner le niveau, procéder au raccordement comme indiqué ci-
après.
Faire passer le tuyau de refoulement dans le fourreau
pour câbles en se servant d'un tire-câble pour fixer l'ex-
trémité du tuyau muni du capuchon d'obturation.
Ensuite couper l'extrémité du tuyau de refoulement munie
de sa protection à la longueur nécessaire.
Insérer la bague de déverrouillage bleue et la maintenir
enfoncée.
En son absence, glisser le tuyau de refou-
lement sur le raccord d'accouplement du raccord de la
conduite de refoulement.
Insérer l'extrémité du tuyau de refoulement jusqu'en
butée dans la pièce de raccordement.
pas, le fixer avec un écrou de serrage.
Relâcher la bague de déverrouillage.
Le tuyau de refoulement est raccordé de manière
étanche à l'air.
Vérifier si le raccord est bien en place en tirant légère-
ment sur le tuyau de refoulement.
Veiller à la pose ascendante en continu du tuyau de
refoulement.
En cas de longueurs de plus de 10 mètres ou de la pose
du tuyau de refoulement en contre-pente, il est recom-
mandé d'utiliser un kit compresseur de barbotage à l'air
(voir réf. 28048).
010-532
S'il n'y en a
Instructions de pose et d'utilisation
55 / 140
