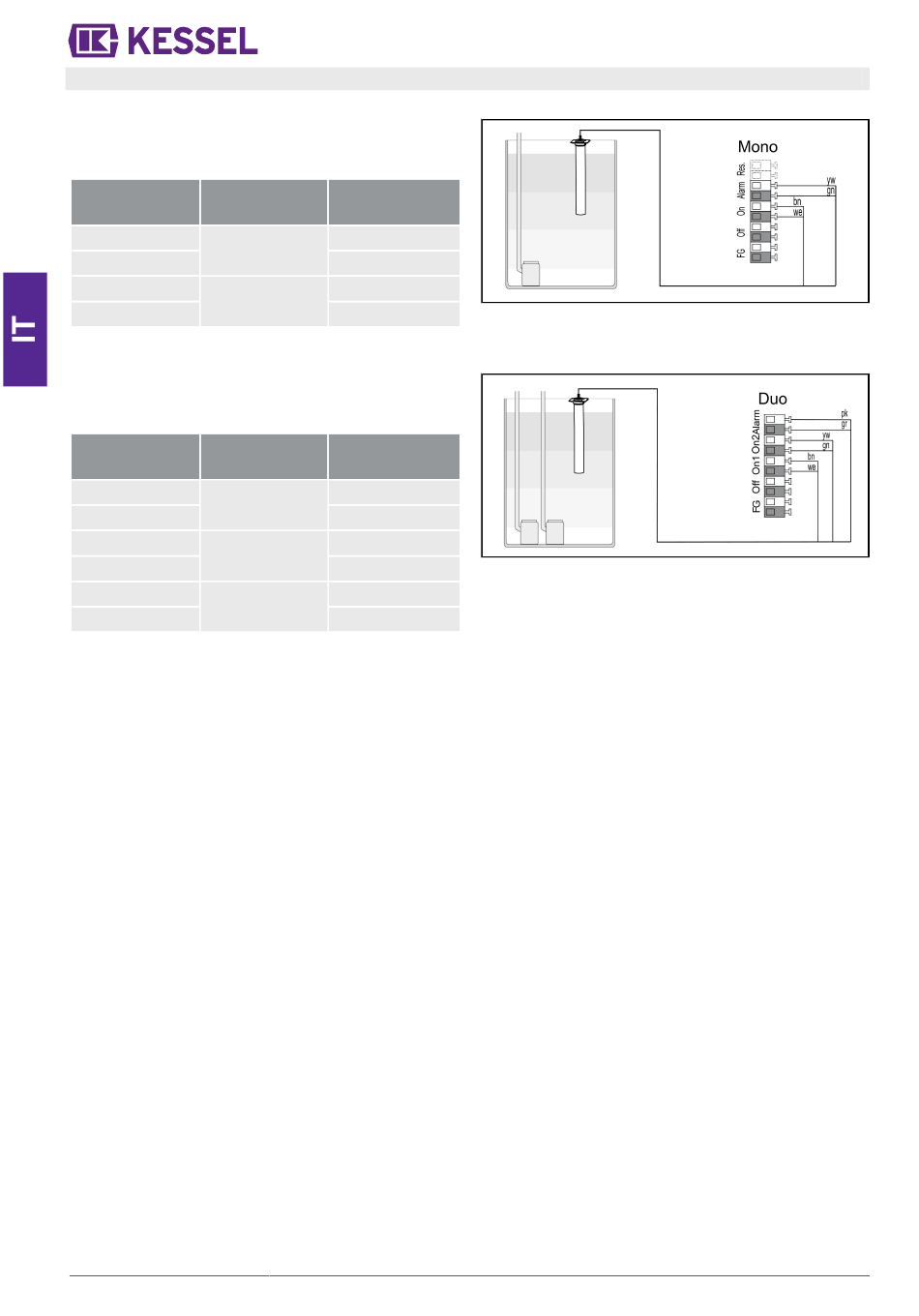

4.5.1.2 Collegamento del pressostato a membrana
Pressostato a membrana per impianti Mono
Collegare le estremità della linea del pressostato a mem-
brana ai morsetti (vd. "fig. 4: Pressostato a membrana
Mono").
Colore filo
Denominazione
sulla scheda
Giallo
Allarme
Verde
Marrone
ON
Bianco
Pressostato a membrana per impianti Duo
Collegare le estremità della linea del pressostato a mem-
brana ai morsetti (vd. "fig. 5: Pressostato a membrana
Duo").
Colore filo
Denominazione
sulla scheda
Rosa
Allarme
Grigio
Giallo
ON2
Verde
Marrone
ON1
Bianco
80 / 140
Colore morsetto
Bianco
Blu
Bianco
Blu
Colore morsetto
Bianco
Blu
Bianco
Blu
Bianco
Blu
Istruzioni per l'installazione e l'uso
Fig. 4: Pressostato a membrana Mono
Fig. 5: Pressostato a membrana Duo
010-532
