Flowmeter Proline 200 PROFINET met Ethernet-APL
7
Voorbeeld
8
Voorbeeld
Aansluitkabel (standaard, versterkt)
8.

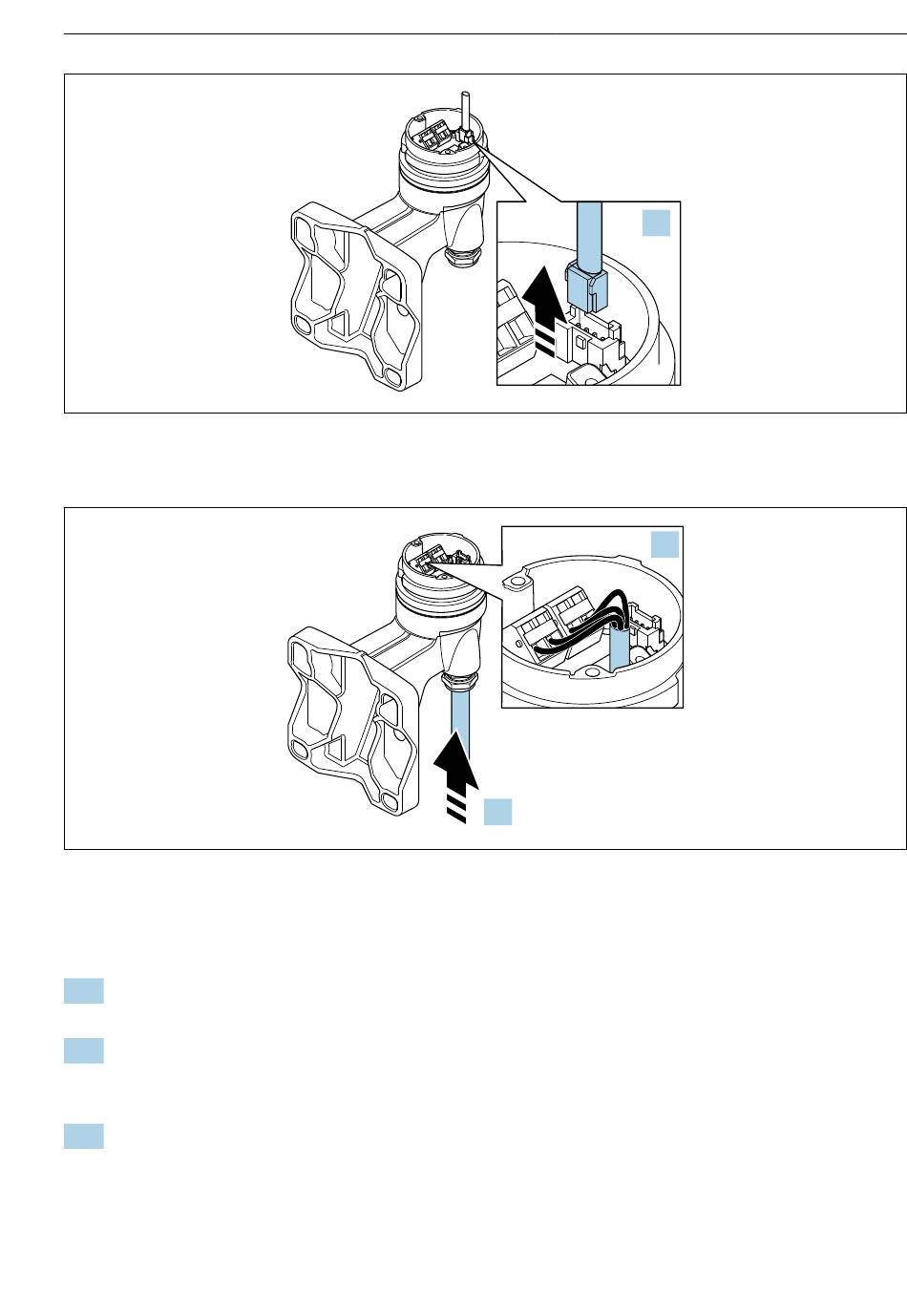

Maak de signaalkabel los van de verbindingsprintkaart van de wandbehuizing door
indrukken van de borgclip op de connector. Verwijder de transmitterbehuizing.
9.
Installeer de verbindingskabel door de kabelwartel in de aansluitbehuizing (gebruik het
korte gestripte uiteinde van de verbindingskabel bij gebruik van een verbindingskabel
zonder een M12-connector).
10. Sluit de verbindingskabel aan:
Klem 1 = bruine ader
Klem 2 = witte ader
Klem 3 = gele ader
Klem 4 = groene ader
Endress+Hauser
8.
10.
9.
Elektrische aansluiting
A0034176
A0034177
