6.1. MONTAGE TEGEN DE MUUR
Raadpleeg voor de positionering van het
spruitstuk de verantwoordelijke ontwerper
van het centrale gassysteem. Monteer het
spruitstuk op een hoogte die geschikt is
voor cilinders of cilinderbundels.
De gaten voor het monteren van het

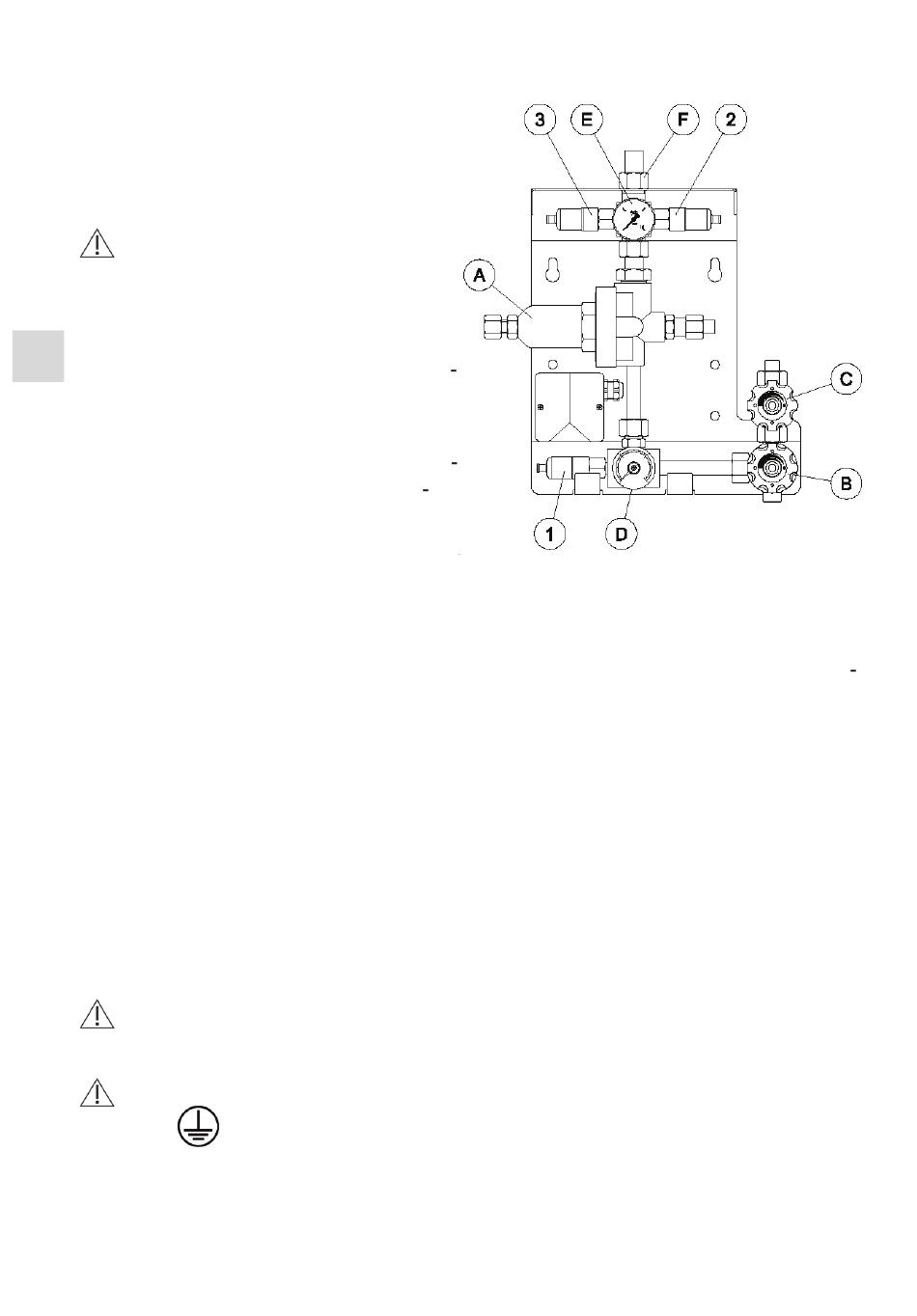

spruitstuk worden getoond in fi guur 3.
Denk eraan dat alleen de bovenste
schroef het volledige gewicht van het
spruitstuk draagt. De grootte van de ge-
bruike schroeven moet zijn afgestemd op
de totale belasting.
NL
6.2. AANSLUITING UITLAATVER
BINDING
Soldering pijp met diameter 15 mm.
6.3. AANSLUITING VEILIGHEIDS
KLEP EN ONTLUCHTINGSUIT
LATEN
Soldering pijpen met diameter 10 mm. De
Fig. 1
pijpen, komend vanaf de veiligheidsklep
en de ontluchting, kunnen (met behulp van
een T-koppelstuk) aan elkaar worden gesoldeerd en hebben een gezamenlijke uitlaat buiten
het gebouw.
6.4. AANSLUITING UITLAATPIJPEN / HOGEDRUKSLANGEN / VERZAME
LAFTAKKING
Schroef uitlaatpijp / hogedrukslang vanaf cilinders of cilinderbundels / verzamelaftakking op de
inlaatverbinding op het spruitstuk. Vergewis u ervan dat de afsluitklep (B) en de ontluchtings-
klep (C) zich in de gesloten stand bevinden.
Open LANGZAAM één cilinder van de rij.
Controleer de verbinding tussen de uitlaatpijp en de inlaatverbinding op lekkages met behulp
van een 0,5% teepol/water-oplossing.
Zijn er geen lekkages, open dan langzaam de overige cilinders van die rij.
Opmerking: als er een lekkage optreedt tussen de uitlaatpijp/hogedrukslang/verzamelaftak-
king en de inlaatverbinding, dient u te controleren of er een afdichtring niet correct is aange-
bracht of ontbreekt.
6.5. AANSLUITING OP DE ENERGIEBRON EN OP HET ALARMSYSTEEM
Alle werkzaamheden aan elektrische bedrading moeten worden uitgevoerd door een ge-
schoolde monteur die over een vergunning beschikt conform nationale normen.
Neem de gebruiksaanwijzing voor het gasalarmsysteem in acht (zoals de Gasalarm).
Het product moet worden geaard door middel van de ankerbout bij het etiket aardlekbevei-
liging.
