5. BESCHREIBUNG DES PRODUKTES
5.1. MM90 STANDBY MIT DRUCKSCHALTERN
DE

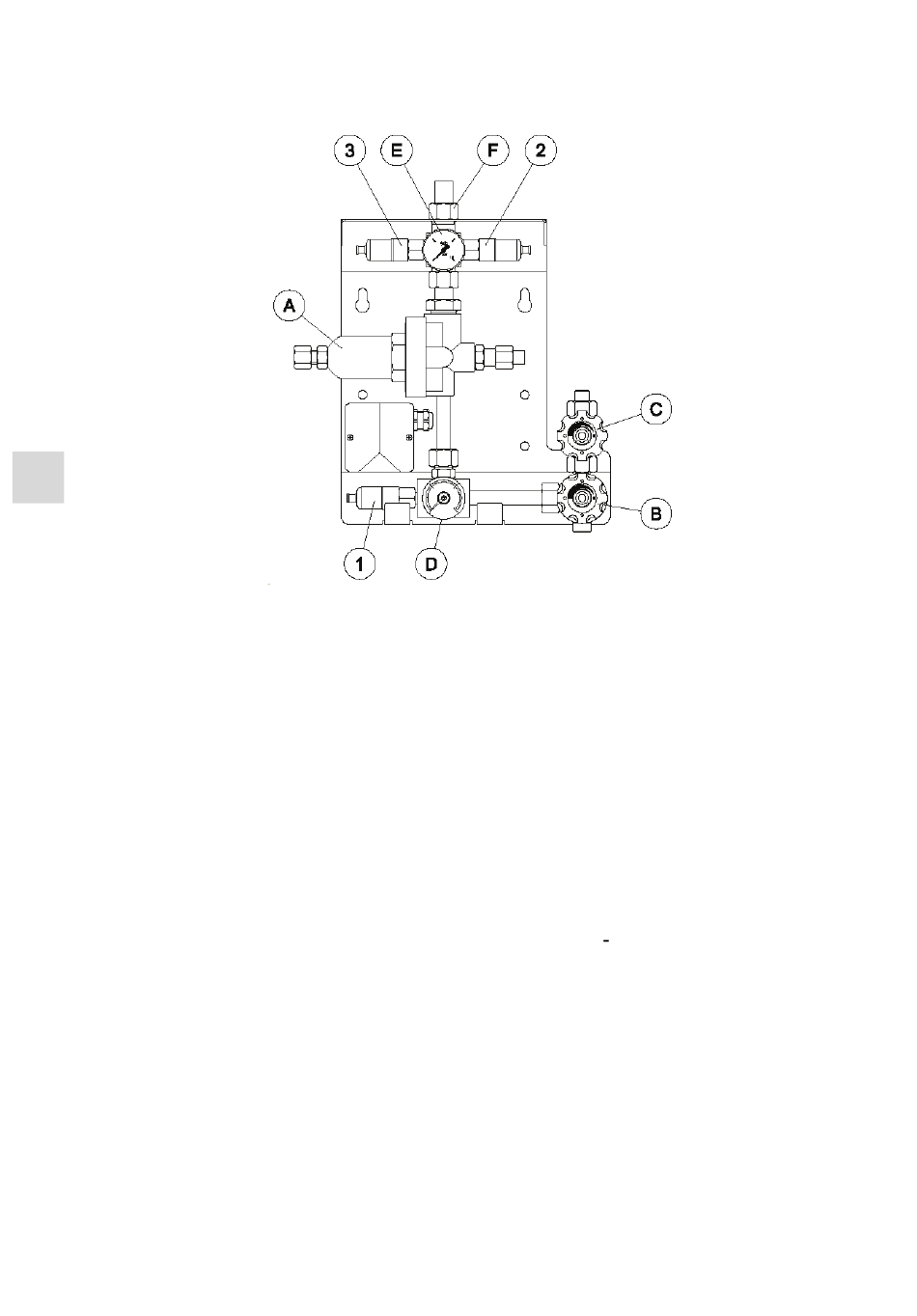

Abb. 1
Die Entspannungsstation MM90 STANDBY, für welche diese Bedienungsanleitung bestimmt
ist, soll als dritte Verteilungsquelle des zentralen Versorgungssystems dienen. Die Entspan-
nungsstation liefert Gas, wenn der Nenndruck des Versorgungssystems unter den einges-
tellten Grenzwert sinkt. Es handelt sich somit um ein Reservequelle.
Die Station besteht aus dem Druckminderungsventil A, dem Eingangssperrventil B und dem
Entlüftungsventil C. Das Druckmanometer D befi ndet sich auf der Eingangsseite in Strömung-
srichtung des Gases hinter dem Sperrventil B. Es zeigt den Gasvorrat in der Flasche an. Ein
zusätzliches Manometer E befi ndet sich am Ausgang F zur Anzeige des Ausgangsdrucks. Der
Druckschalter Nr. 1 befi ndet sich am Eingang in Strömungsrichtung hinter dem Sperrventil B
und dient der Anzeige der leeren Flaschen. Die am Ausgang F installierten Druckschalter zei-
gen den hohen Ausgangsdruck Nr. 2 („H") und den niedrigen Ausgangsdruck Nr. 3 („L") an. Die
Druckschalter müssen an das Alarm-Paneel (Gasalarm - siehe Kapitel Zubehör) oder an das
zentrale Monitoringsystem zur Auslösung eines visuellen und akustischen Signals bei einer
Statusänderung der Entspannungsstation angeschlossen sein.
5.2. MM90 STANDBY MIT DRUCKSENSOREN 4 20 MA
Die Entspannungsstation MM90 STANDBY, für welche diese Bedienungsanleitung bestimmt
ist, soll als dritte Verteilungsquelle des zentralen Versorgungssystems dienen. Die Entspan-
nungsstation liefert Gas, wenn der Nenndruck des Versorgungssystems unter den einges-
tellten Grenzwert sinkt. Es handelt sich somit um ein Reservequelle. Die Station besteht aus
dem Druckminderungsventil A, dem Eingangssperrventil B und dem Entlüftungsventil C. Das
Druckmanometer D befi ndet sich auf der Eingangsseite in Strömungsrichtung des Gases hinter
dem Sperrventil B. Es zeigt den Gasvorrat in der Flasche an. Ein zusätzliches Manometer E
befi ndet sich am Ausgang F zur Anzeige des Ausgangsdrucks. Der Drucksensor Nr. 1 befi ndet
sich am Eingang in Strömungsrichtung hinter dem Sperrventil B und dient der Anzeige der
leeren Flaschen. Der am Ausgang F installierte Drucksensor Nr. 2 zeigt den hohen und nied-
rigen Ausgangsdruck an. Die Drucksensoren müssen an das Alarm-Paneel (Gasalarm - siehe
Kapitel Zubehör) oder an das zentrale Monitoringsystem zur Auslösung eines visuellen und
akustischen Signals bei einer Statusänderung der Entspannungsstation angeschlossen sein.
52/84
